高精度数显测量指示表结构设计

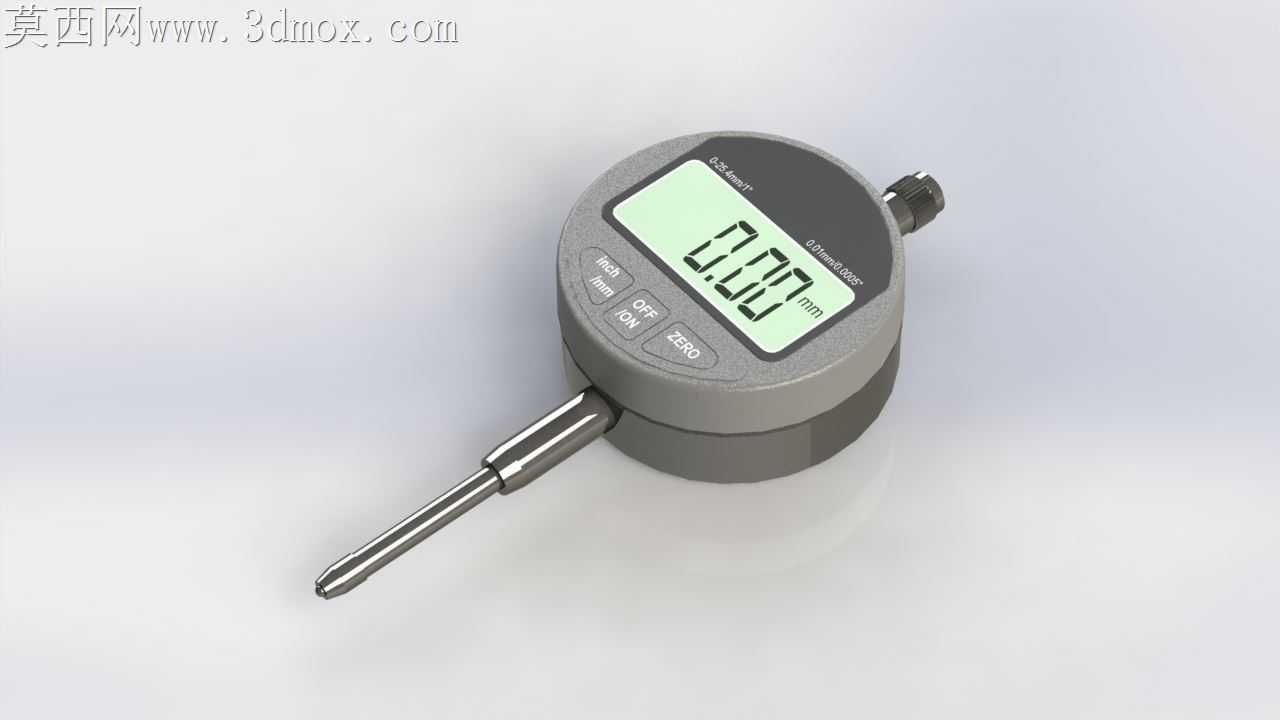

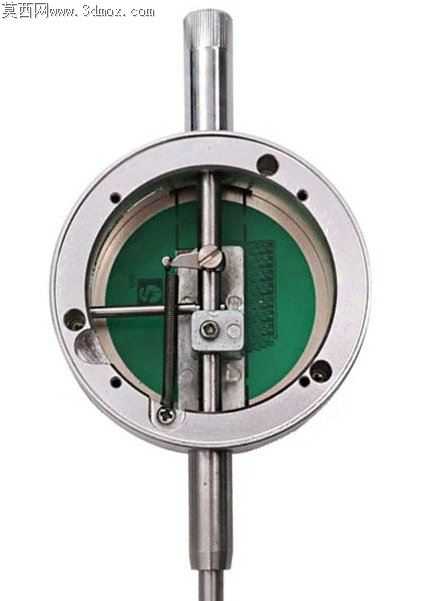

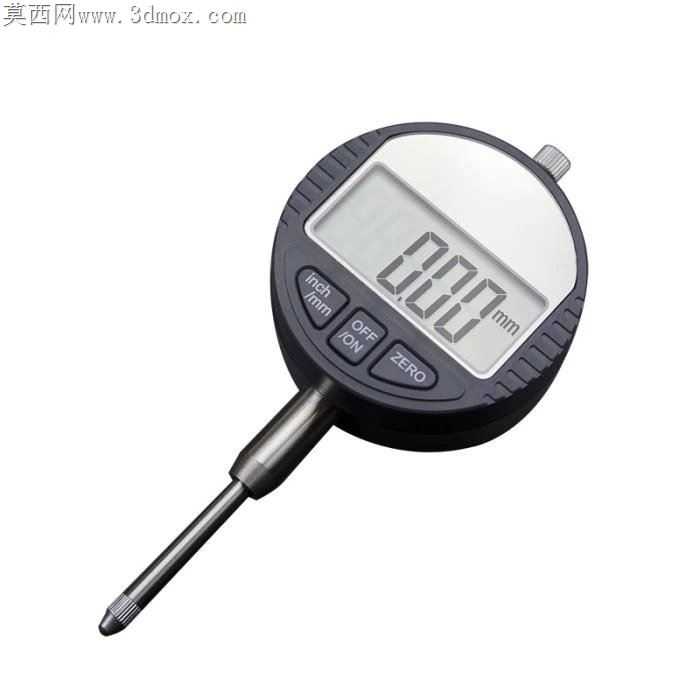

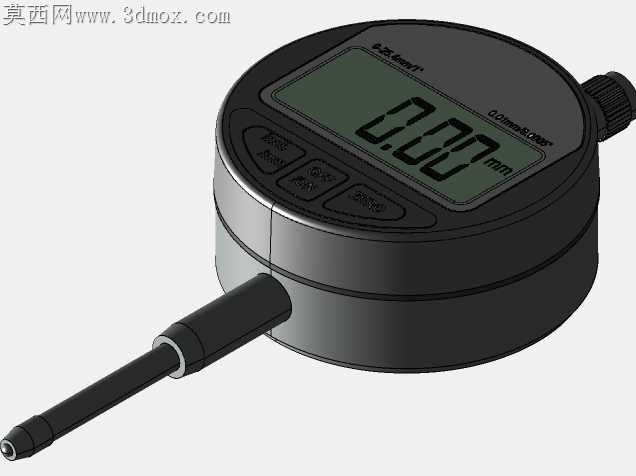

车间里常用的机械式百分表，用久了总会出现测杆卡滞、读数视差偏大的问题，尤其是在批量零件的形位公差检测环节，操作人员低头读表的视差误差，往往能吃掉近三分之一的公差带，这款数显指示表的结构设计，恰恰是冲着这些现场痛点做的优化。测杆部分没有沿用传统的光杆配合铜套结构，而是在测杆中段加了两道微型防尘密封圈，配合表面做了类金刚石涂层处理，日常加工环境里的铁屑、切削液雾很难渗进内部的导向间隙，之前老款表用三个月就出现的测杆发涩问题，在这套结构里能把无故障往复行程拉到百万次级。表壳的接缝处做了错位止口设计，不是简单的平面对接，上壳和下壳的配合面留了0.15mm的叠边，装配时在叠边处打一圈硅橡胶密封胶，就能达到IP54的防护等级，哪怕是在磨床旁边满是磨削液飞沫的工位上用，也不会出现液体渗进电路板导致数显跳数的情况。按键区域的硅胶帽做了加厚的翻边结构，翻边刚好卡在表壳的按键孔内侧，不用额外打胶就能实现按键处的密封，按压力度控制在1.2N到1.8N之间，操作人员戴薄劳保手套也能准确触发功能，不会出现按不动或者误触的问题。显示屏的安装位置特意做了5度的仰角倾斜，不是完全平贴在表壳正面，操作人员站在常规检测站位上，视线刚好和显示屏垂直，不用刻意低头调整角度就能读准数值，从根源上消除了视差带来的读数误差。测头的连接螺纹用了标准的M2.5通用接口，和市面上所有常规百分表可换测头完全兼容，车间里现有的测头配件不用额外更换就能直接用，不会出现配件不通用导致的成本浪费。内部的位移传感器没有直接硬连接在表壳骨架上，而是通过两个微型橡胶减震垫做了悬浮固定，日常测量时测杆的冲击、工作台的微小震动，都会被减震垫滤掉，不会出现数值跳变的情况，哪怕是在附近有冲床运行的车间环境里，显示数值也能保持稳定。电池仓的仓盖做了防丢卡扣设计，打开仓盖换电池的时候，仓盖不会完全从表体上脱落，避免车间里换电池时不小心把仓盖掉进铁屑堆里找不到的麻烦，仓盖内侧还留了防水胶圈，换完电池扣紧之后就能保持整体的防护性能。
