ABS材质阀盖固定安装支架结构设计

在流体控制类设备的日常运维与小批量定制场景中，阀类部件的安装支架损坏是现场运维人员经常遇到的问题，这类支架通常承担阀盖与主体结构的连接定位、受力承载功能，一旦出现断裂或卡扣失效，会直接导致阀盖定位偏移，甚至引发管路密封失效、介质泄漏等故障。传统的替换方案往往需要联系原厂采购整套配件，不仅周期长，对于停产的老旧型号设备，甚至会出现无件可换的情况，直接导致整套阀组报废，造成不必要的成本浪费。

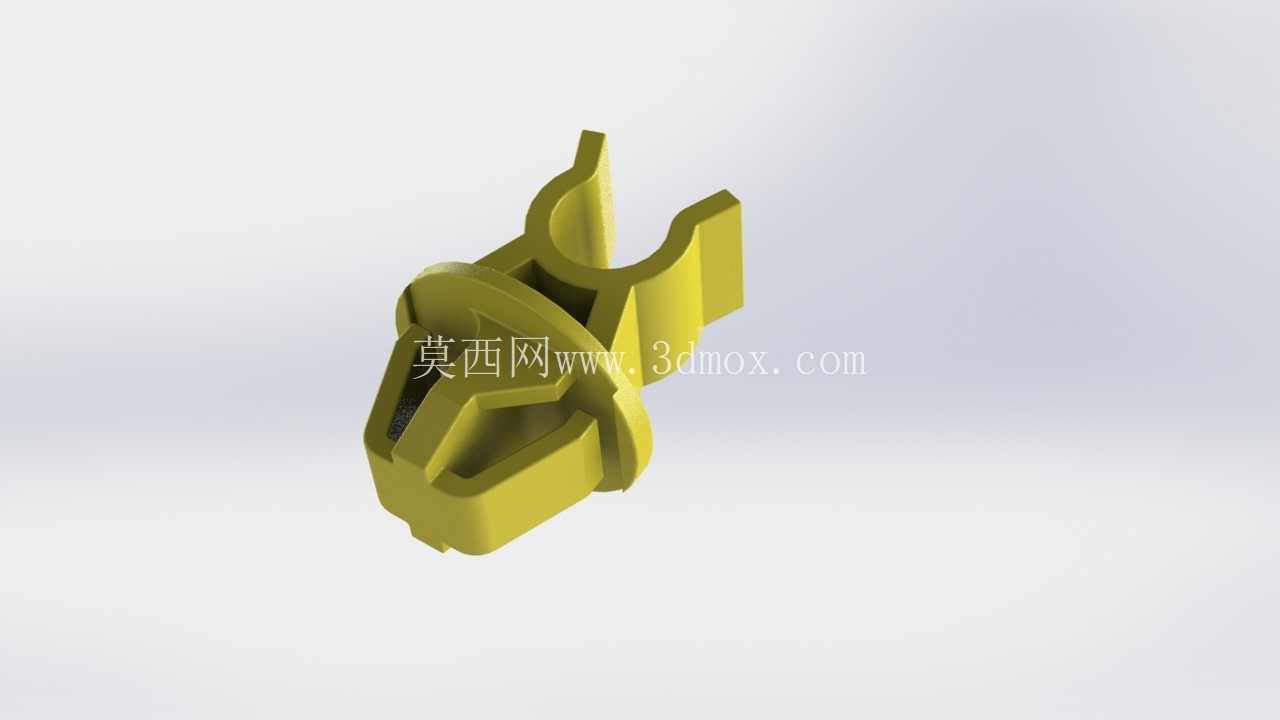

这款安装支架的设计，完全基于损坏原件的逆向测绘重构，在还原原有安装接口尺寸的基础上，针对原结构易断裂的受力薄弱点做了局部加厚优化。从结构形态来看，整体采用一体化卡扣式设计，上部的分叉卡扣结构用于卡接阀盖外侧的环形定位槽，卡扣的内圆弧尺寸完全匹配阀盖的外圆直径，安装后可限制阀盖的径向窜动，同时预留了0.2mm的装配公差，既保证卡扣卡入后的预紧力，又不会因为过盈量过大导致安装时卡扣断裂。下部的方形基座是主要的承载受力面，基座上的定位凸台与设备主体的安装凹槽完全契合，安装后可抵消阀盖受到的管路轴向推力，避免长期受力下支架出现形变位移。

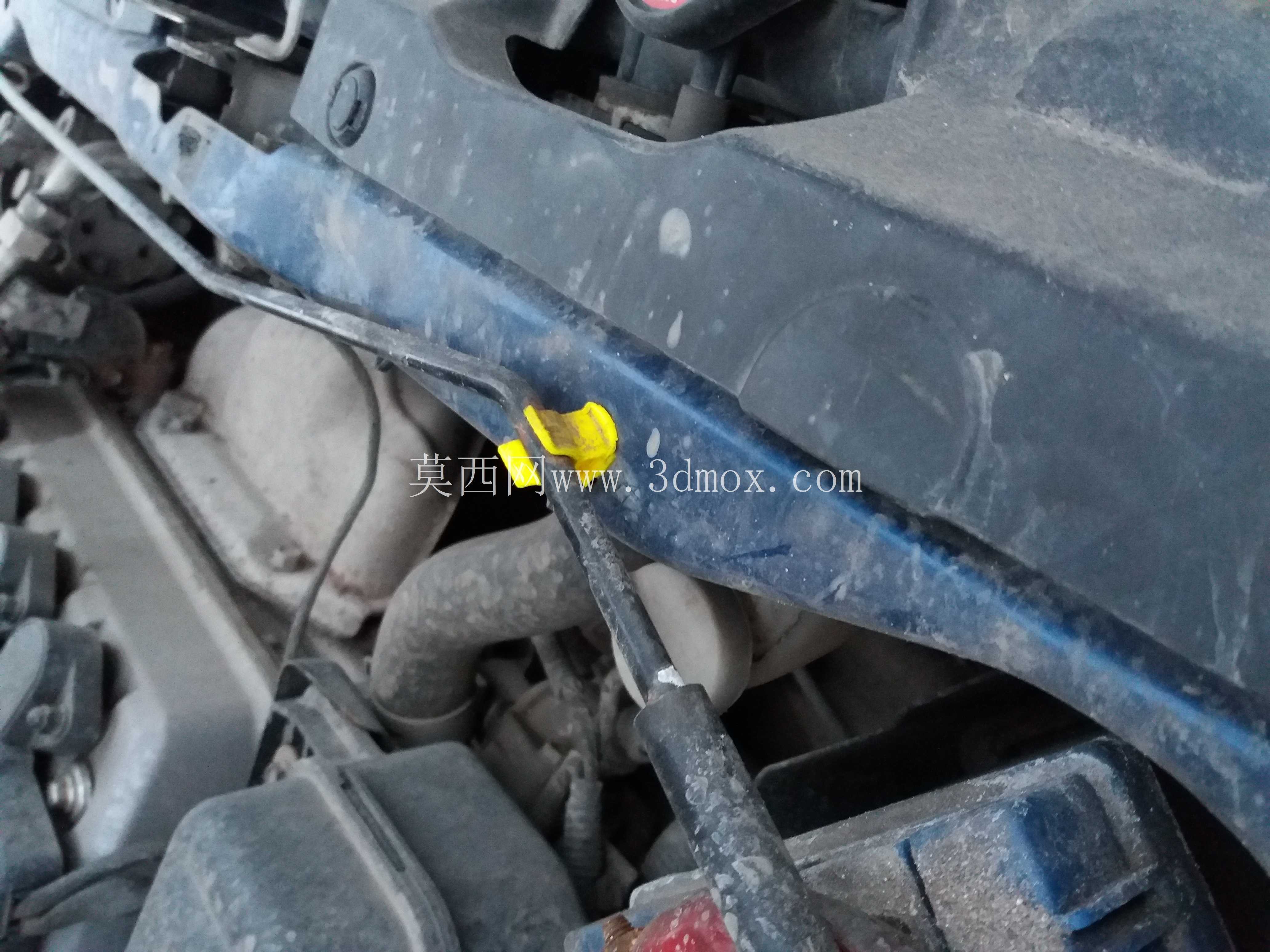

从安装边界来看，支架的整体外形尺寸适配原有安装空间，不需要对设备主体的安装位做任何二次加工，替换时可直接原位安装，不需要调整周边管路的布局。考虑到3D打印的工艺特性，结构设计时所有转角处都做了R2以上的圆角过渡，既避免了打印过程中出现应力集中导致的层间开裂，也能减少使用过程中棱角处受外力冲击出现崩裂的概率。材质选择上，ABS材质可满足常规工况下-20℃到80℃的使用温度要求，尼龙材质则可适配有一定耐腐蚀需求、受力载荷更大的使用场景，两种材质都可通过FDM工艺3D打印快速成型，不需要开模，小批量制作的成本仅为原厂金属配件的十分之一不到，制作周期可压缩到数小时，完全能满足现场应急维修的时效需求。

在实际应用场景中，这类支架不仅可用于损坏阀件的维修替换，也可用于非标自动化设备中自制阀组的安装固定，设计时预留的卡扣调节余量，可适配一定尺寸范围内的同类型阀盖安装，不需要针对每个阀盖单独重新设计支架。结构受力方面，经过实际加载测试，采用20%以上填充率打印的ABS支架，可承受150N的轴向拉力不出现断裂，完全满足常规低压管路阀组的承载要求；尼龙材质的支架韧性更好，可承受一定的冲击载荷，适合安装在有振动的设备管路上，不会因为长期振动出现卡扣断裂的问题。

从结构设计的细节来看，支架中部的加强筋连接上部卡扣与下部基座，筋板厚度设置为2mm，在不增加整体重量的前提下，将支架的整体抗扭强度提升了40%以上，避免安装时拧紧固定螺栓导致支架出现扭曲形变。卡扣的末端做了15度的导向斜角，安装时不需要额外工具，直接按压即可卡入到位，拆卸时用平口螺丝刀撬动卡扣末端即可完成拆卸，日常维护拆装十分便捷。基座底部的接触面做了0.1mm的平面度公差控制，安装后与设备安装面完全贴合，不会出现局部悬空导致的受力不均问题。

对于三维建模从业者而言，这类维修替换类结构件的设计核心，不在于追求复杂的曲面造型，而在于精准还原原有安装接口的尺寸，同时针对原结构的失效点做针对性优化，在满足安装适配性的前提下，兼顾3D打印工艺的成型特性，让设计出的结构件既能快速制作，又能满足实际使用的强度要求。很多现场维修类的结构设计，往往不需要复杂的力学仿真，只需要结合实际使用中的失效位置，在薄弱处增加合理的加强结构，同时控制好装配公差，就能做出实用性很强的替换零件，解决现场的实际问题。
