早期轻型履带装甲战车线框结构设计

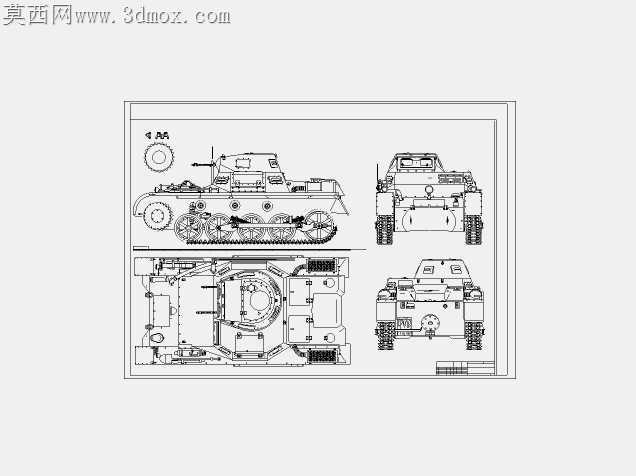

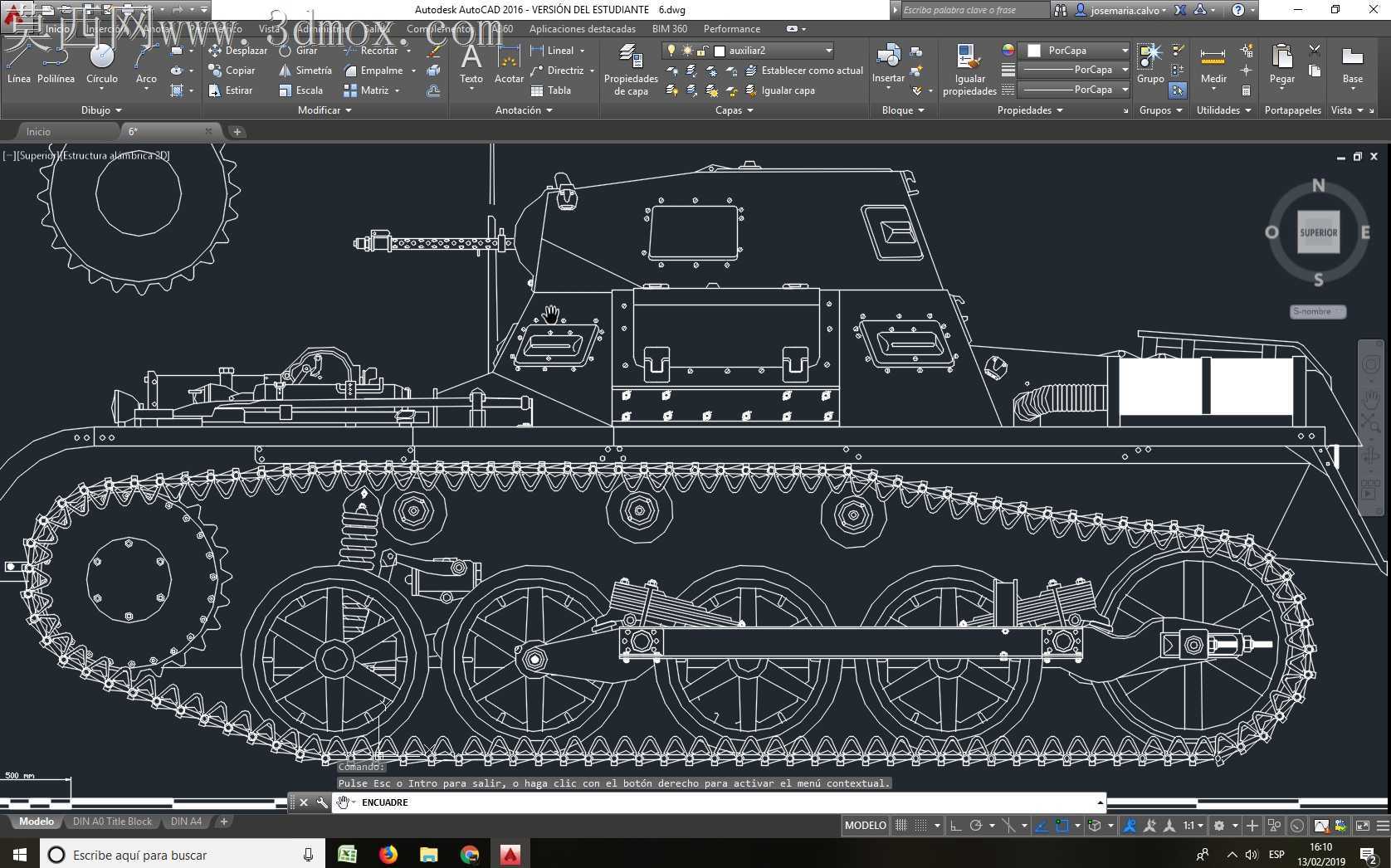

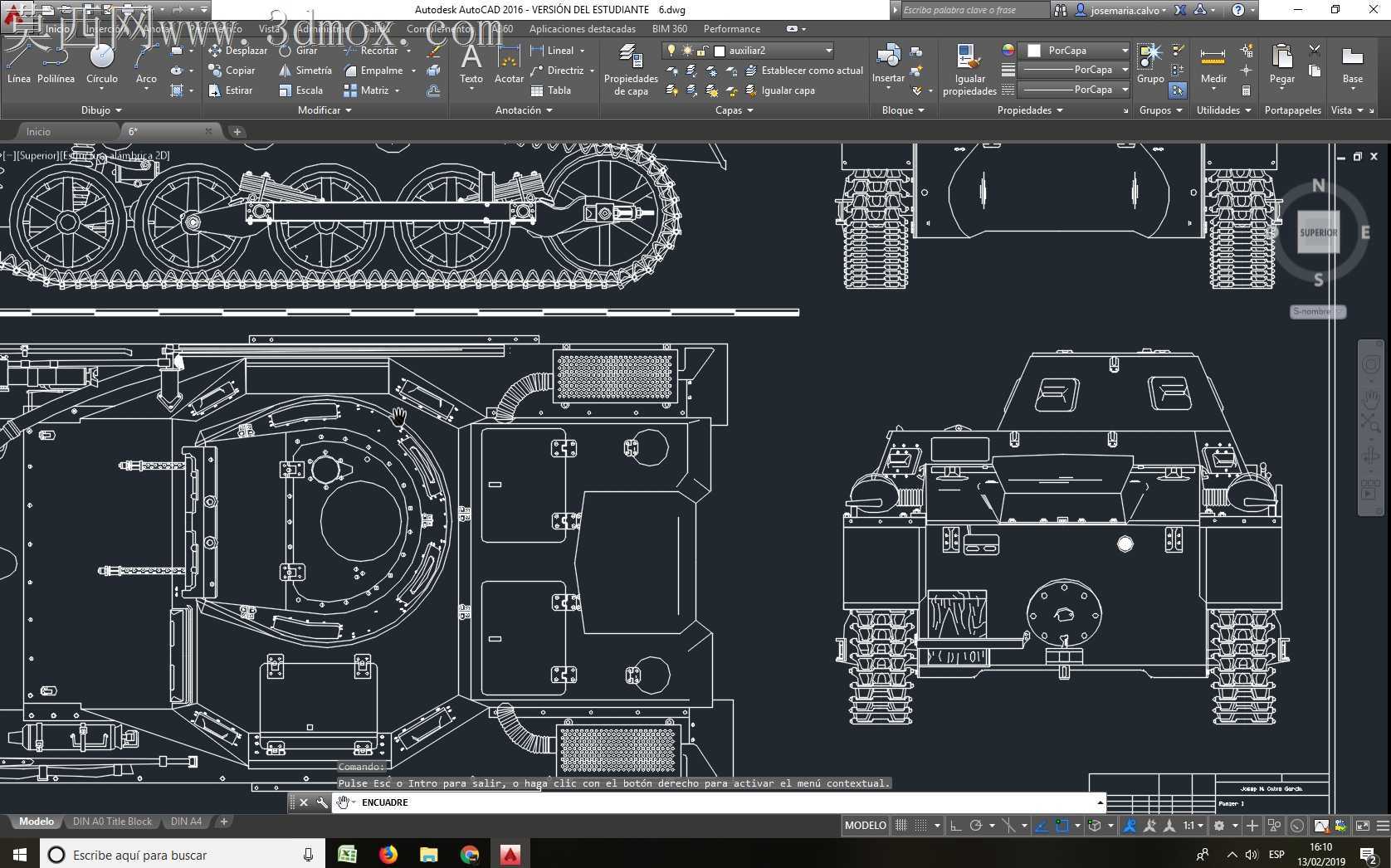

履带装甲车辆行走机构的加工适配，最容易在小半径负重轮与履带板啮合间隙上出问题，早期轻型装甲的履带节距偏小，冲压成型的履带板挂胶位置如果和轮齿齿形匹配度不足，野外碎石路面行驶时很容易出现卡滞甚至脱轨故障。这套线框结构在绘制阶段就把每一个负重轮的齿槽轮廓、诱导轮的张紧行程余量、主动轮的拨齿角度都做了对应标注，没有沿用通用履带的标准齿形，而是针对这款薄装甲车体的整备重量，调整了轮齿的啮合接触面积，避免大扭矩输出时轮齿局部应力集中造成崩齿。车体上部的装甲板拼接位置，线稿里特意留出了焊接坡口的余量标注，铆接位置的孔位公差带也做了区分，车体侧面的观察窗、机枪座安装位的同轴度要求直接标注在对应轮廓线上，后续钣金加工时不需要二次核对安装基准，能减少装夹找正的时间。悬挂部分的螺旋弹簧和摇臂连接位置，线框里把销轴的配合间隙、弹簧预压缩后的行程限位都做了明确示意，不会出现加工后弹簧压缩量不足导致负重轮行程不够，越野时刚性撞击车体底部的问题。履带的张紧机构调节行程留足了冗余，就算履带板磨损后节距变大，也能通过调整诱导轮位置保证啮合紧度，不用频繁更换履带节。车体尾部的动力舱预留空间轮廓，和传动系统的连接法兰位置做了对齐标注，发动机安装支架的固定孔位和车体纵梁的位置完全对应，不会出现动力总成吊装时孔位错位需要现场扩孔的情况。装甲板的折弯圆角位置，线稿标注的半径完全匹配现有折弯机的刀具规格，不需要定制特殊刀具就能完成加工，每一块装甲板的轮廓线都做了共边处理，板材下料时能提高材料利用率，减少边角料浪费。行走机构的负重轮轮缘和履带内侧导向齿的间隙，控制在毫米级，既不会因为间隙过小夹入泥沙后磨坏轮缘，也不会因为间隙过大造成履带横向窜动。车体前部的牵引钩安装位置，和内部加强筋的位置完全重合，牵引时受力能直接传递到纵梁上，不会拉薄装甲板。
