BF109战机航空时钟仪表板结构

　　这款机载计时仪表板适配二战经典BF-109与ME-109系列战斗机的座舱布局，是战机飞行状态感知体系里的核心计时部件，在长距离转场、编队巡航、对地攻击计时、发动机工况时长统计以及空战机动时间把控场景中承担关键作用。早期螺旋桨战机没有集成化航电系统，飞行员需要依靠独立机械仪表同步掌握飞行时长、续航剩余时间、编队汇合时间节点，这款圆形仪表直接嵌入战机前座舱仪表板阵列，和空速表、高度表、航向仪并排布置，指针采用高对比度夜光涂层设计，在高空强光直射或者夜间无照明飞行场景下都能快速读时，外圈带防滑滚花的调校齿圈可以在座舱戴飞行手套的状态下直接拧动调校时间，不需要额外工具。从结构设计逻辑来看，整套仪表采用法兰式安装耳布局，

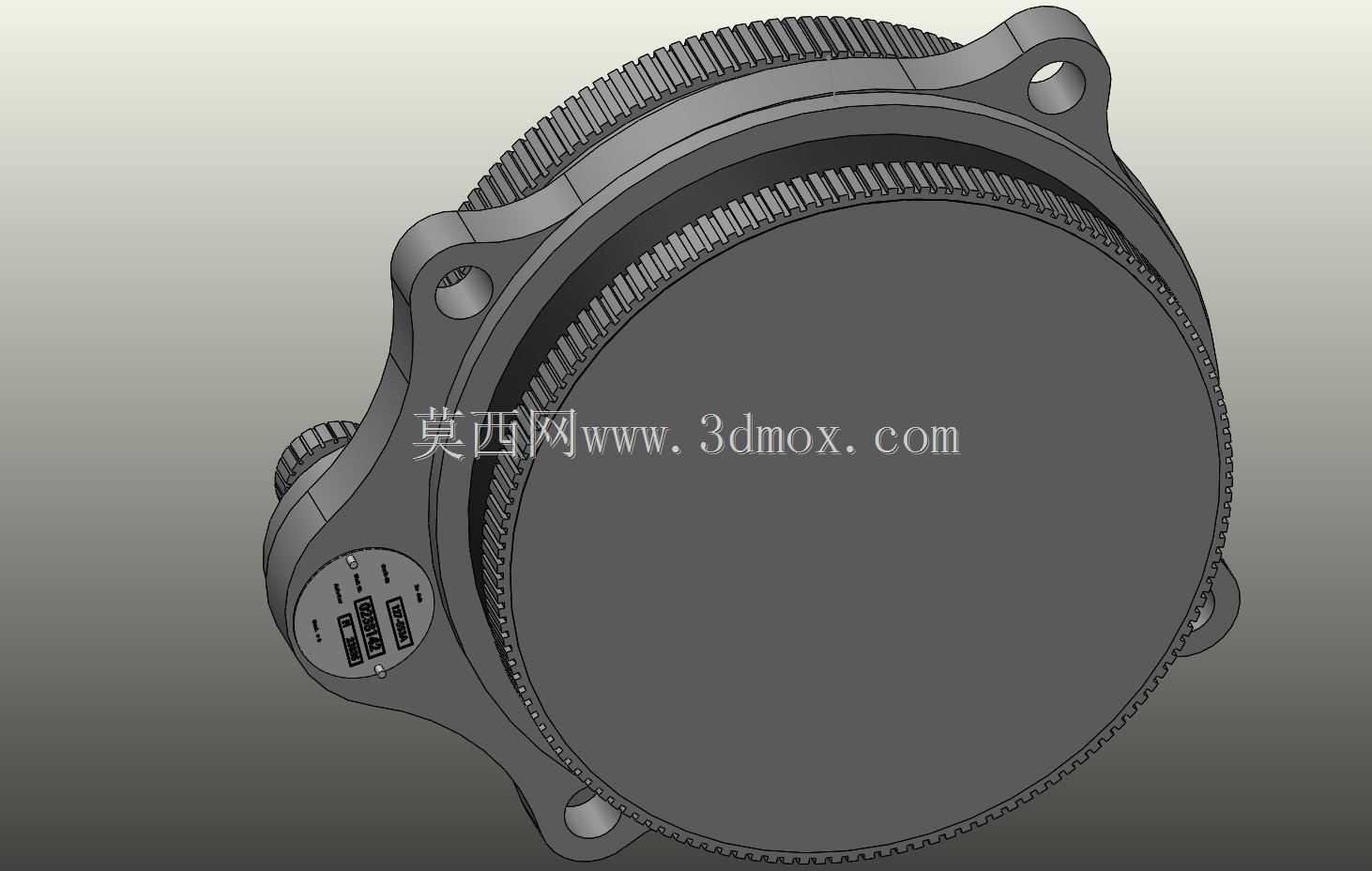

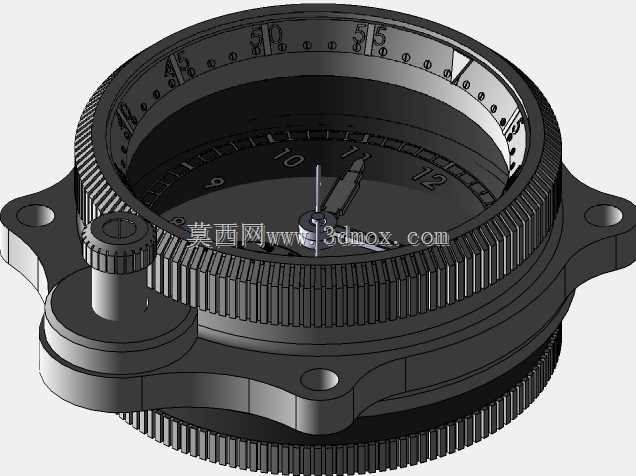

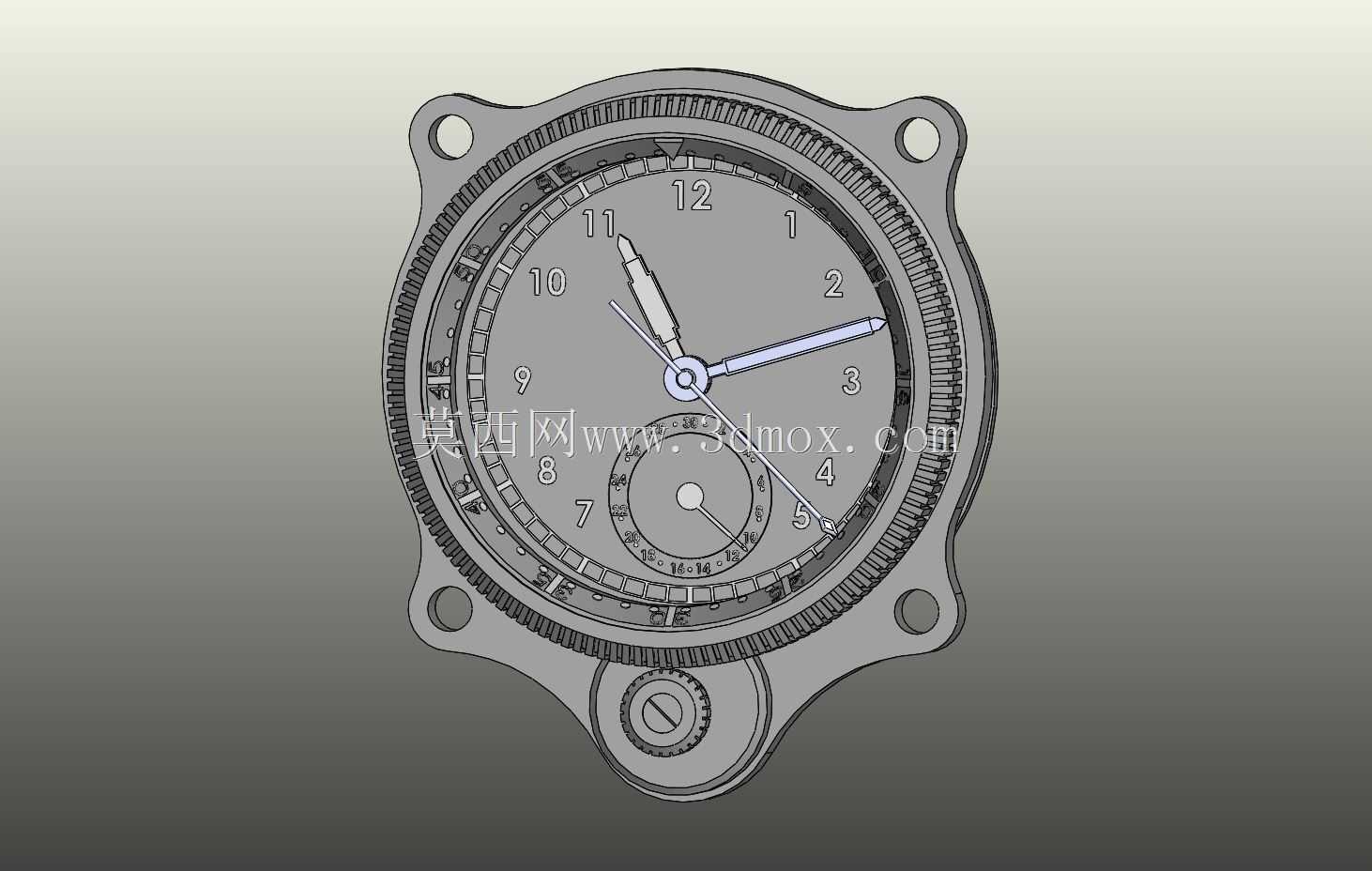

　　圆形主体四周延伸出四个带通孔的固定支耳，安装孔位完全匹配战机座舱仪表安装板的预留孔距，支耳和仪表主体之间做了加厚过渡圆角，能够承受战机大过载机动、机炮射击带来的持续振动，避免仪表壳体在高频振动下出现裂纹或者指针偏移。仪表正面的刻度盘采用分层布局，最外圈是0-12小时主刻度，分钟刻度沿内圈细密排布，下方独立小表盘为秒针计时盘，三根指针分别对应时针、分针、秒针，指针轴位置采用宝石轴承结构，降低机械传动磨损，延长机载环境下的无故障运行时长。仪表底部额外设置了一个小型旋钮式调校机构，旋钮外圈做了滚花防滑处理，飞行员不需要伸手到仪表背面，直接在正面就可以完成时间调校、指针归零操作，旋钮和壳体之间设置了密封胶圈，

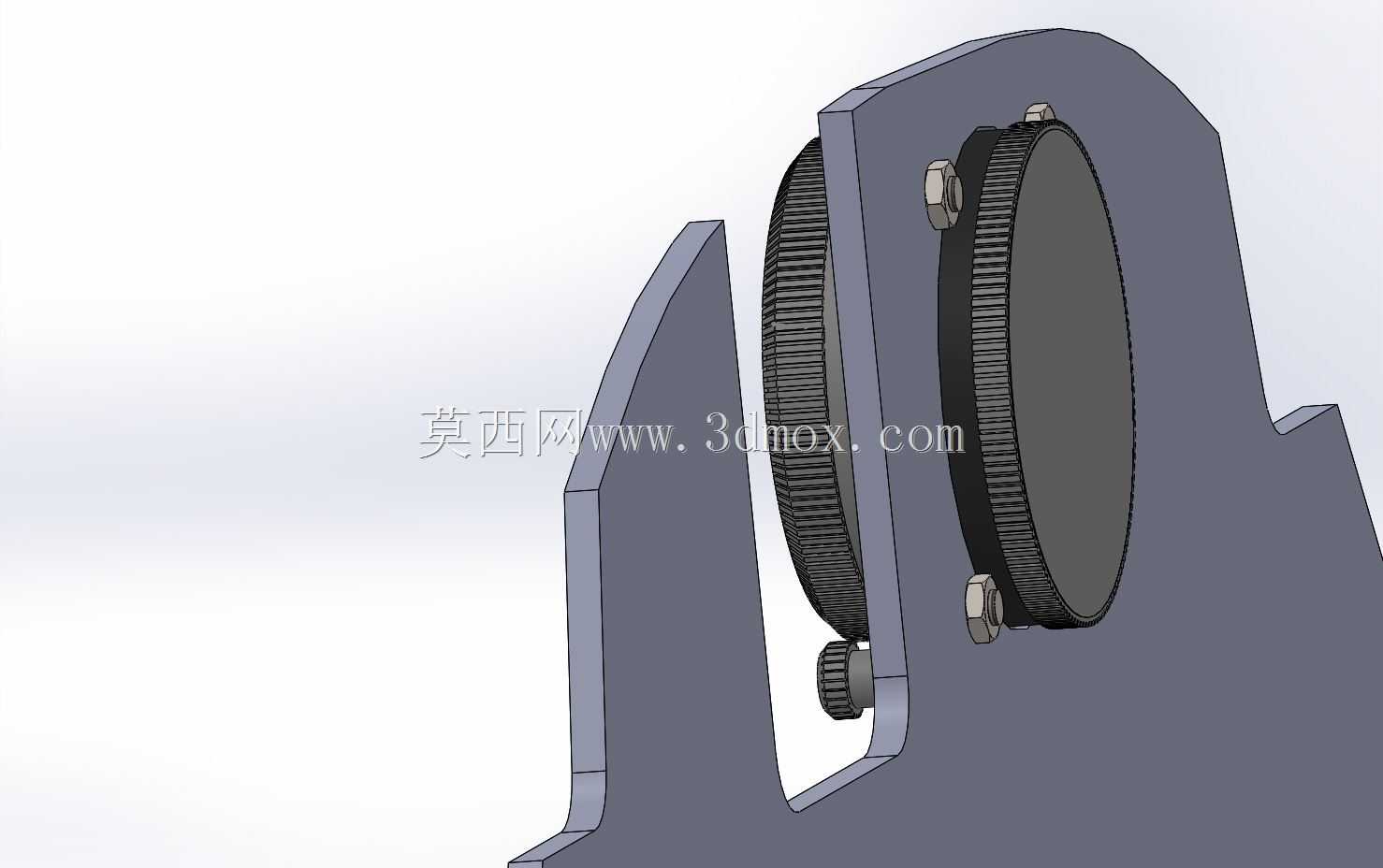

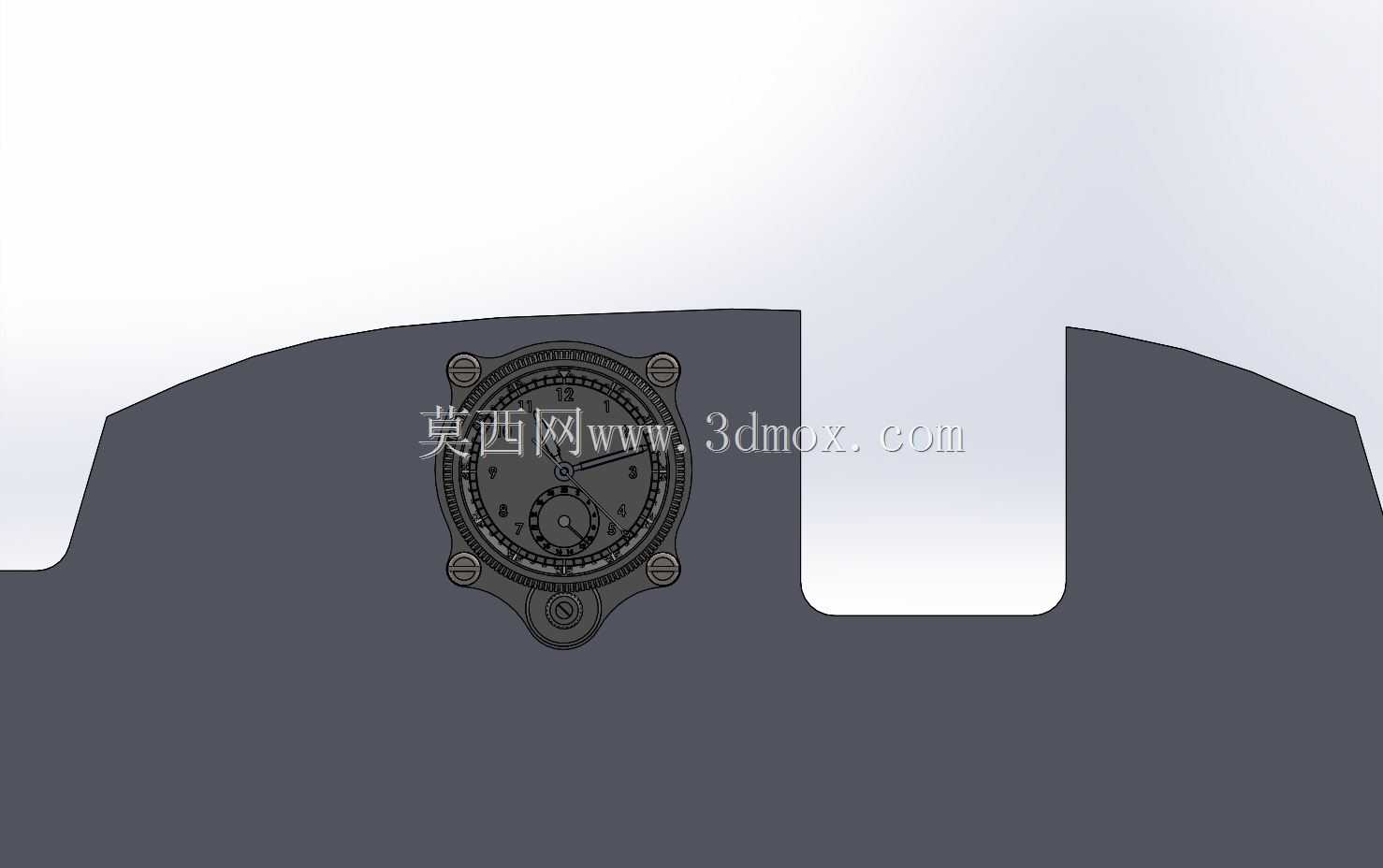

　　避免高空低温环境下座舱雾气进入仪表内部凝结成霜遮挡刻度。壳体轮廓完全按照机载仪表的安装边界设计，整体厚度控制在传统机械航电仪表的标准尺寸范围内，背面预留了机械机芯的安装腔位，不需要额外改造就可以直接装入标准机械时钟机芯，四周的固定支耳突出主体的距离经过精准核算，安装时仪表正面和座舱仪表板表面齐平，不会突出过多干扰飞行员操作操纵杆，也不会凹陷过深导致视线被仪表板边框遮挡。在实际装机使用中，这款仪表还要承受高空低温、低压、大过载的极端工况，壳体采用轻量化铝合金材质，整体重量控制在机载仪表的载荷要求范围内，不会给战机增加不必要的死重，壳体边缘的所有棱角都做了倒圆处理，避免飞行员紧急弹射时被尖锐棱角划伤。刻度盘的数字采用大字号冲压印刷工艺，

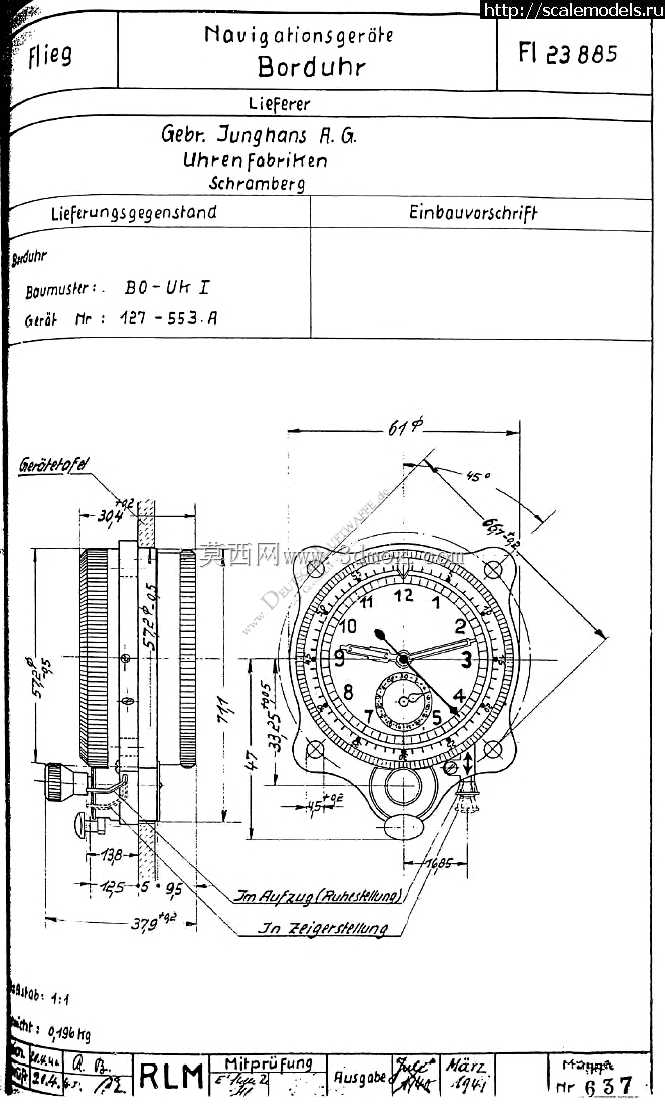

　　即使在战机剧烈机动产生的颠簸中，飞行员也能在0.2秒内快速读取时间数值，外圈的齿圈除了调校功能之外，还可以作为计时基准标记，飞行员转动齿圈将标记对准当前分针位置，就可以快速记录某一个战术动作的持续时长，不需要额外做笔记或者心算。整套结构的建模过程完全还原真实战机仪表的装配关系，四个安装支耳的通孔直径、支耳间距、壳体总直径、正面玻璃视窗的压边结构都按照实机测绘尺寸还原，小秒盘的布局、指针的粗细比例、底部旋钮的位置都和现存的BF-109战机原装仪表完全一致，既可以用于航空爱好者的战机复原项目，也可以作为座舱模拟器的配套配件，安装到复刻的战机座舱仪表台上，还原真实的二战战机座舱操作体验。仪表内部的传动结构预留了标准机械机芯的安装位，不需要二次修改结构就可以直接装入量产的航空机械时钟机芯，玻璃视窗采用压圈固定方式，压圈和壳体之间通过细牙螺纹连接，拆卸维护时只需要拧下压圈就可以更换表面玻璃或者清洁刻度盘，维护性完全符合战时前线机场的快速维修要求，地勤人员在野外机场不需要专用工具就可以完成仪表的拆装和更换。
