这套骨架结构对应固定翼无人机机身中段的承力框架总成,是整架飞行器从机头航电舱过渡到尾翼段的核心传力路径。在实际作业场景里,这类长航时平台常被用于航测巡线、边境巡查、农林监测与小区域遥感任务,机身骨架需要同时承担机翼升力传递、尾翼操纵载荷、设备舱挂载以及起降冲击等多向受力,因此框架的几何排布直接决定了整机的刚度分布与重量上限。

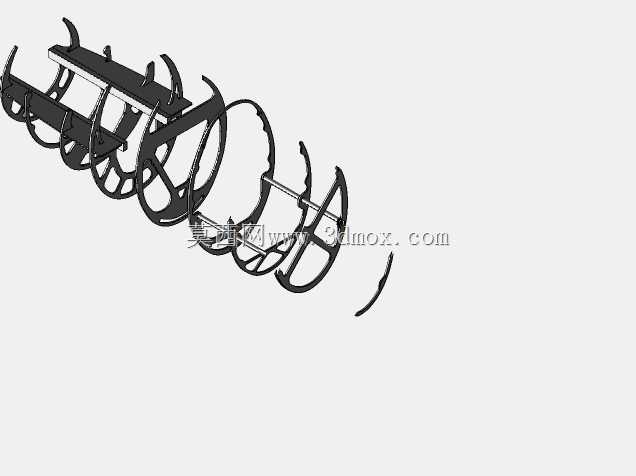

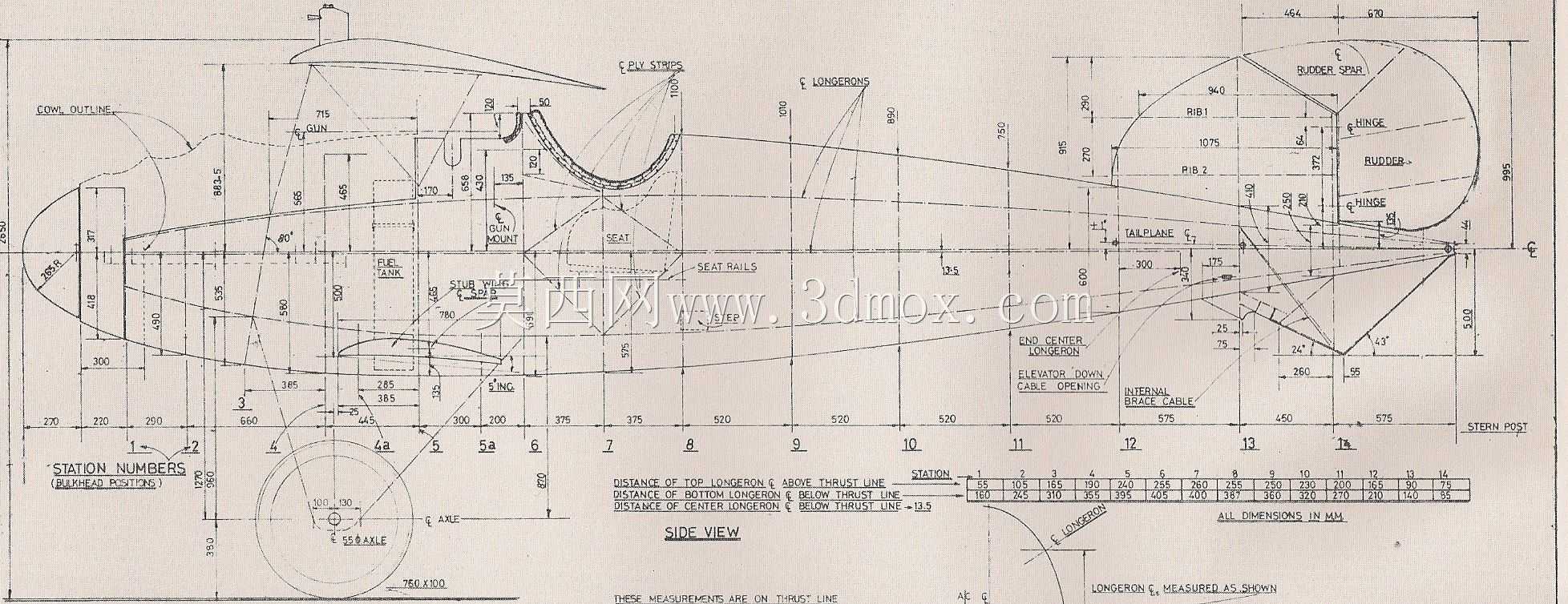

从结构形式看,模型采用多组环形隔框沿机身轴线串联布置的经典半硬壳思路。每一道环形框对应机身截面的一个控制点,框体轮廓随机身截面由粗到细连续收窄,前段隔框开口较大,用于容纳飞控、电池、数传等航电设备,后段隔框逐渐缩小并向尾梁过渡。相邻隔框之间通过纵向桁条连接,桁条沿机身母线方向铺设,把分散的环框箍成一个整体笼式承力体。这种环框加桁条的组合,在蒙皮敷设后能够形成稳定的薄壁盒段,弯曲载荷主要由上下桁条与蒙皮承担,剪切与扭转载荷则由环框和蒙皮协同传递。
设计上最值得注意的是隔框的镂空处理。框体并非实心环板,而是在保证缘条宽度的前提下,于腹板区域开出大面积异形减重孔,孔边保留放射状加强筋。这样处理的逻辑很直接:环框的抗弯能力主要取决于截面外缘的缘条,中部腹板对惯性矩贡献有限,却占据了相当比例的重量,把低应力区材料掏空,能在几乎不损失框面内刚度的情况下把单件重量压下来。加强筋的走向顺着框体受剪的主应力方向布置,避免开孔后出现局部屈曲,这也是复合材料或薄板钣金框常见的工程做法。
框架顶部预留了一条平直的纵向安装面,带若干连接孔位,这一平面通常作为机翼对接或设备舱盖板的基准面。机翼传力的集中载荷通过该界面引入机身,再经由两侧隔框扩散到整个骨架,因此顶部缘条在这一段做了局部加宽加厚处理,孔位周围也保留了足够的实体边距以承受螺栓挤压。机身下部对应位置则留出设备检修与电池装填的开口,开口边缘通过相邻隔框和附加桁条进行补强,防止大开口切断传力路径后引发刚度突变。
在安装边界方面,整串框架的外轮廓即机身理论外形的内包络,蒙皮或外壳需贴合隔框外缘型面铺贴,隔框外缘的台阶面用于给蒙皮提供定位与胶接/铆接面。各环框之间的间距并非均匀分布,而是在机翼对接区、尾梁起始段等载荷集中位置加密,在受力较小的中段适当放宽,这种变间距排布兼顾了重量与刚度。前后端框分别预留与机头舱、尾锥对接的连接界面,端框上的孔位决定了前后段装配的同轴度,建模时需要以机身轴线为基准统一约束。
从三维建模角度,这类骨架适合以骨架曲线驱动的方式构建:先建立机身轴线与各站位截面,再在每个站位生成环框草图,沿轴线放样出桁条路径,最后对隔框做抽壳与开孔特征。环框上的减重孔建议采用阵列加个别调整的方式,保证相邻框型面连贯。装配时需重点核对各框孔位的同轴度与顶部安装面的平面度,这些基准直接影响后续机翼、尾翼及设备的安装精度。整体结构在满足传力与设备布置需求的前提下,把轻量化和工艺可实现性做了较为务实的平衡。
