喷火战机燃油压力告警指示灯结构

　　该部件复刻自二战喷火式MK IX型战斗机座舱内的燃油压力红色告警指示装置，属于机载航电告警系统的终端人机交互部件，在整机燃油供给链路中承担压力异常状态的目视警示功能。当发动机驱动的燃油泵输出压力低于安全阈值、供油管路出现泄漏或者燃油滤清器发生堵塞时，连接在燃油主油路上的压力传感器会触发回路导通，点亮该装置中央的红色告警灯，向飞行员即时发出供油系统故障预警，避免发动机因供油不足出现空中停车的致命险情。

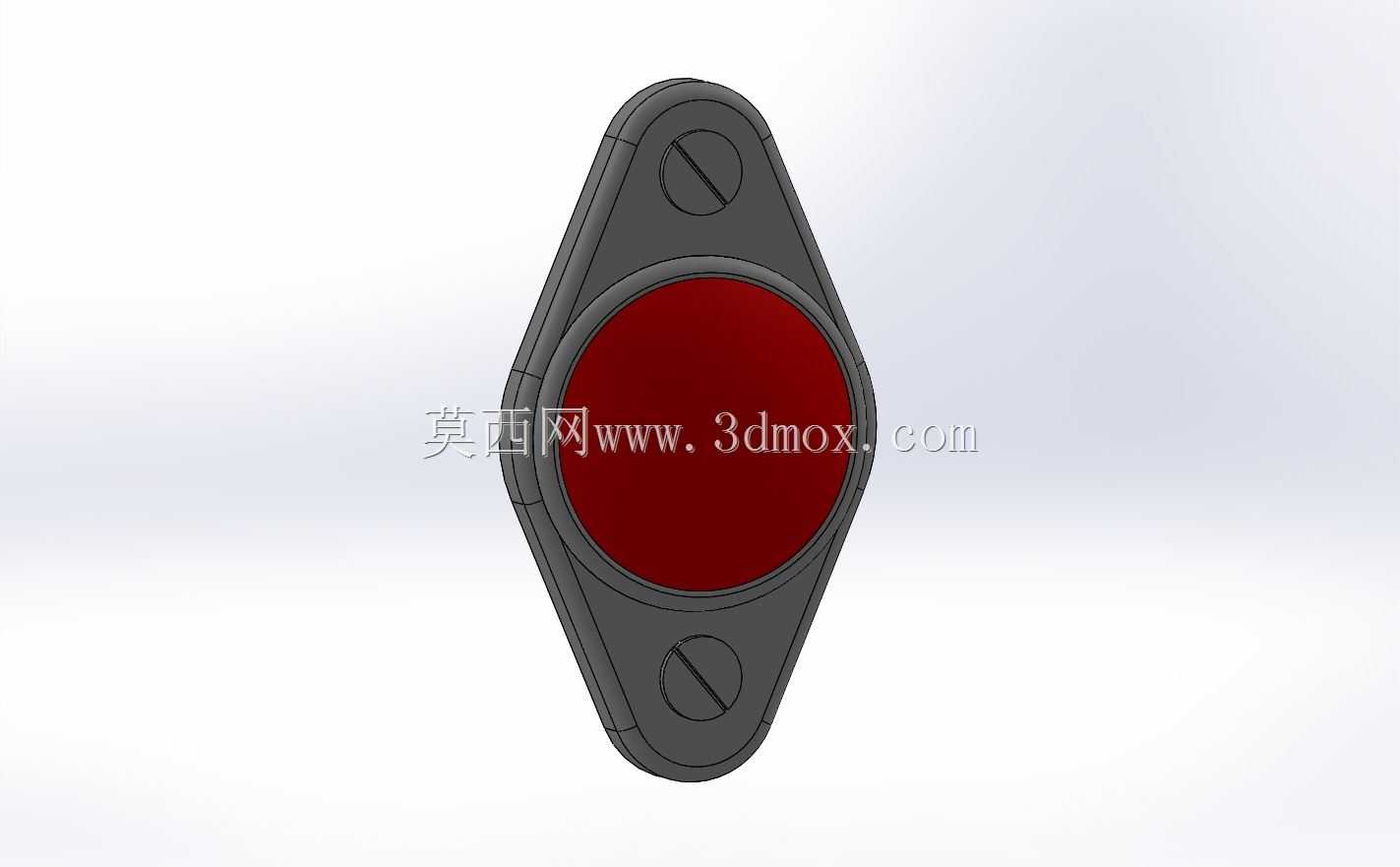

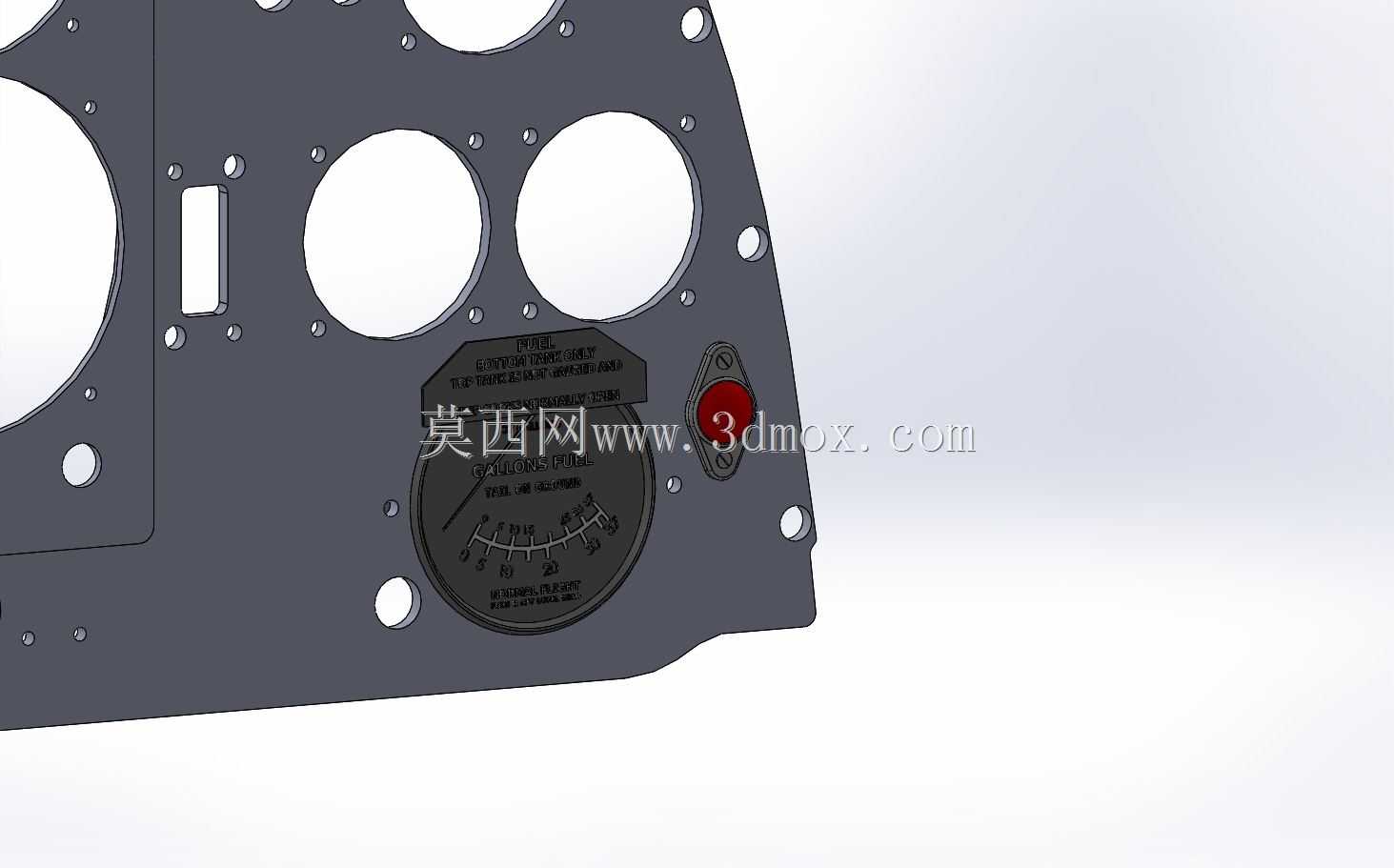

　　从实际装机使用场景来看，该告警灯安装在战斗机座舱主仪表板的飞行员正前方易观察区域，菱形的安装底座采用两点沉头螺丝紧固的方案，上下两个安装孔位沿菱形长轴对称分布，沉头孔设计可以让螺丝头部完全沉入底座表面，不会突出干涉飞行员操作周边的操纵杆与油门手柄。整体外轮廓采用两端收尖的菱形造型，这种造型并非出于外观装饰考虑：早期喷火战机仪表板内部安装空间极为局促，菱形布局可以在有限的面板开孔区域内，让两个固定螺丝的跨距达到最大化，相比同直径圆形底座的单孔或者三孔固定方案，两点对角线紧固的抗振动能力更强，在战机大过载机动、发动机持续高频振动的工况下，指示灯组件不会出现松脱移位。

　　结构设计上，底座采用航空铝合金铣削成型，表面做黑色阳极氧化处理，兼顾座舱内的低反光要求与防腐蚀需求，中央的红色灯盖采用半透明耐热红色玻璃材质，内部安装低压白炽告警灯泡，灯盖与底座之间设置有橡胶密封垫圈，能够阻挡座舱内的灰尘、高空飞行时的冷凝水汽进入灯体内部，避免灯泡触点出现短路氧化。灯体后侧预留有接线柱安装位，布线时可以直接沿仪表板后方的线束卡槽走向，和燃油压力传感器、机上24V直流供电回路串联，不需要额外加装固定支架。

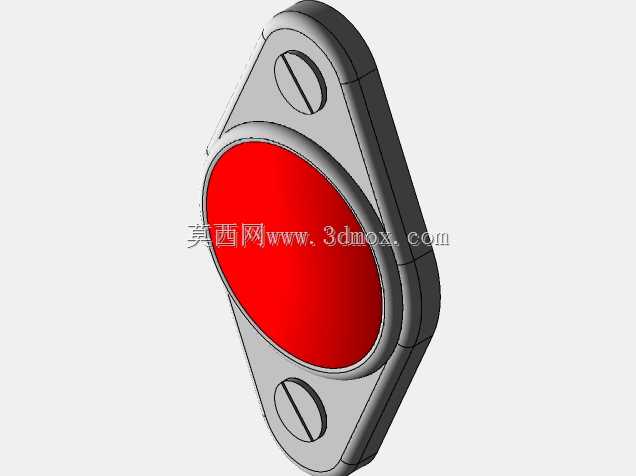

　　建模过程中首先绘制菱形底座的外轮廓草图，约束两个安装孔的中心距与菱形长轴长度匹配，对沉头孔位置做拔模处理还原实际机加工的沉孔角度，中央灯盖的回转曲面通过旋转特征生成，边缘做圆角过渡避免应力集中，底座表面的加强筋轮廓按照实际铸件的壁厚均匀分布，整体装配关系完全还原实机的装配逻辑，安装边界尺寸完全适配原版喷火战机仪表板的预留开孔，既可以用于航空复原项目的座舱复刻制作，也能作为机载告警类仪表结构设计的参考案例，帮助结构设计人员理解早期航空机载指示部件在紧凑空间、高振动工况下的设计取舍思路。
