喷火式战机加仑燃油指示表盘结构

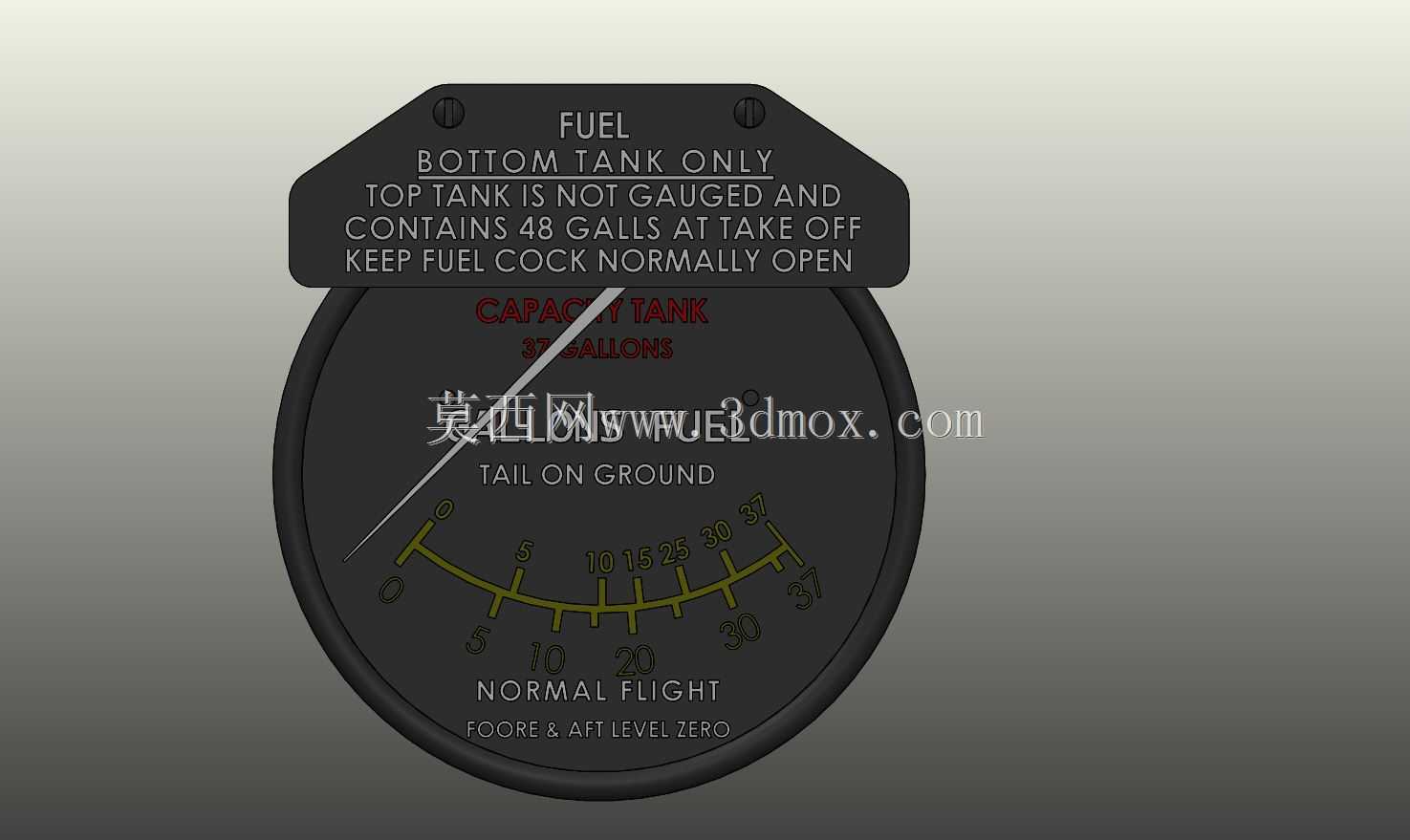

　　这款机载燃油量指示表盘复刻自二战喷火式MK IX型战斗机的座舱燃油计量组件，整体采用圆形表头配合顶部梯形铭牌的经典航空仪表布局，核心功能是向飞行员直观展示机身下部油箱的剩余燃油容积，表盘刻度以加仑为计量单位，量程覆盖0至37加仑区间，盘面明确标注上部油箱未设置液位传感结构、起飞状态下整机载油为48加仑的操作提示，同时印有正常飞行姿态下前后油箱液位归零基准的操作说明，顶部铭牌还标注了地面停放阶段需保持燃油旋塞常态开启的操作警示，完全还原战机座舱仪表的真实功能标识逻辑。

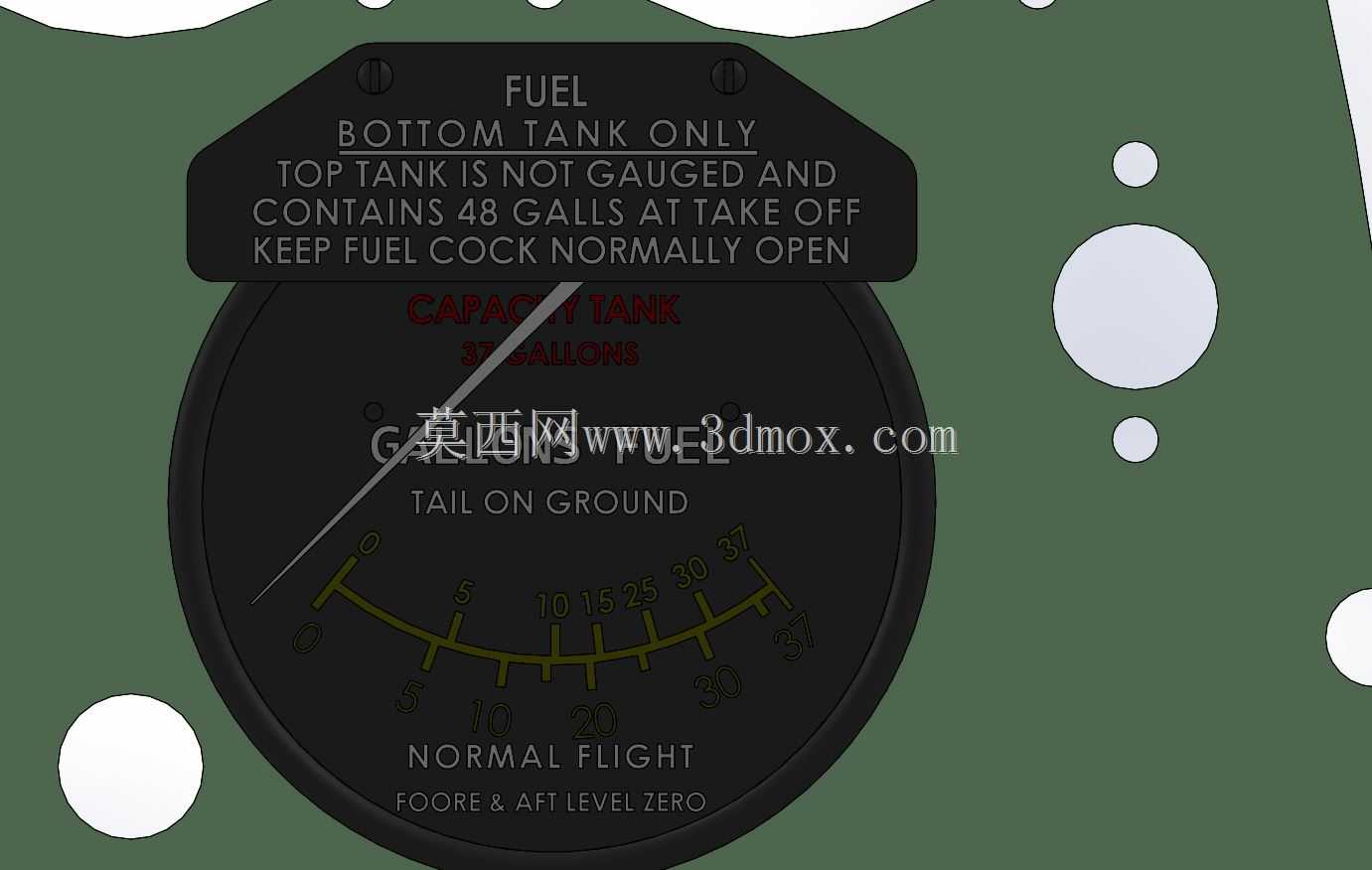

　　从实际装机场景来看，该类燃油表属于战机座舱仪表板的核心嵌入式监测部件，安装时圆形表头主体嵌入仪表板预留的圆形开孔内，顶部梯形铭牌压合在仪表板正面蒙皮外侧，通过铭牌两端的沉头紧固螺钉完成轴向锁止，安装边界需要预留表盘圆周的环形镀铬包边空间，后方需留出液位传感连杆、信号传动机构的排布余量，表盘正面的指针转轴、弧形刻度弧面需完全朝向飞行员坐姿视线方向，保证飞行过程中飞行员扫过座舱仪表时可快速读取剩余油量，无需额外调整观测角度。

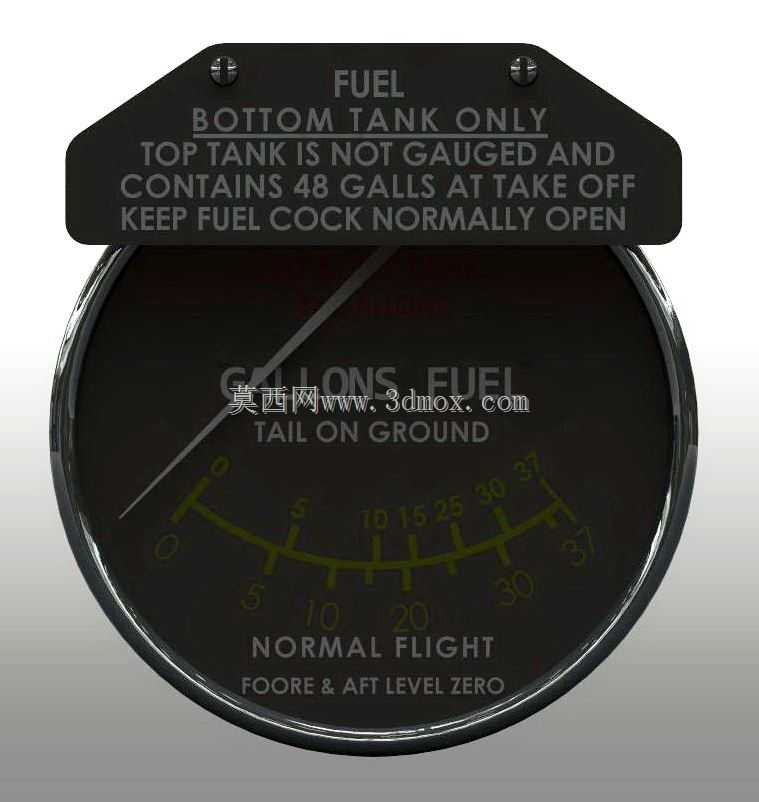

　　设计层面完全遵循早期机械式航空燃油表的工程逻辑，没有采用现代电子数显结构，依靠浮子式液位传感器带动软轴传动，直接驱动表盘中心的指针沿弧形刻度偏转，刻度排布顺着飞行员视线的自然扫动轨迹设置，0刻度位于表盘左下侧，最大量程刻度延伸至右上侧，黄色刻度标识在黑色哑光盘面上具备高辨识度，强光直射下也不会出现反光眩目问题，盘面所有提示文字采用凹刻填白工艺，长期使用不会因摩擦脱落。顶部的梯形铭牌并非单纯装饰件，其宽度超出圆形表头直径，既可以遮挡仪表开孔与表头之间的装配缝隙，也能将操作提示直接呈现在飞行员视线的最上方，不需要低头查阅飞行手册即可获取关键操作约束。

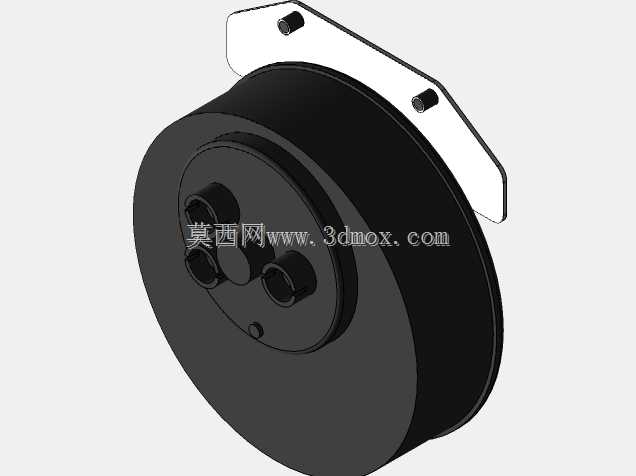

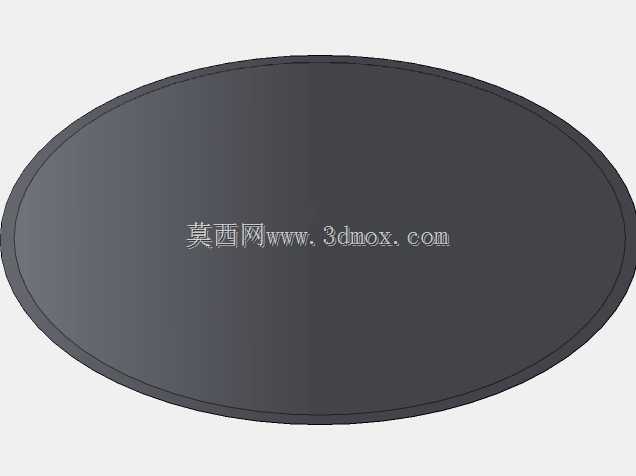

　　结构建模过程中，首先对圆形表头的金属包边做了等厚抽壳处理，镀铬外圈的圆角过渡严格匹配实物的冲压折弯弧度，避免出现尖锐棱边；黑色表盘基体采用哑光质感的材质设定，刻度线、文字标识按照实物的排版位置逐一刻画，指针做了薄壁金属件的厚度还原，没有做成无厚度的片体；顶部梯形铭牌的两个安装沉孔位置对应实物的螺钉装配点位，沉孔深度刚好容纳十字槽沉头螺钉的头部，保证螺钉安装后表面与铭牌平面齐平，不会突出干涉飞行员视线。

　　装机适配时，仪表板上的开孔直径需要略小于表头外圈的最大直径，依靠外圈的翻边结构卡在仪表板背面，顶部铭牌从正面压紧后形成双向限位，不需要额外增加复杂的固定支架，这种快装结构在战时机务维护场景下优势明显，地勤人员仅需拧下两颗固定螺钉即可快速拆下表头检修，不需要拆解周边其他仪表。表盘内部的刻度弧度经过专门校准，指针偏转角度与油箱内浮子的升降行程呈线性对应，在正常平飞姿态下，指针指向零位即代表前后油箱液位处于基准零位，飞行员可以根据刻度读数快速估算剩余续航时间，顶部标注的上部油箱无计量装置的提示，也能避免飞行员误判总燃油量，防止因油量估算错误引发空中停车风险。

　　整个组件的外形轮廓没有多余的突出结构，所有外露棱边都做了钝化处理，避免战机剧烈机动时人员磕碰受伤，黑色盘面的低反光设计也适配座舱内的复杂光照环境，无论是正午直射阳光还是夜间仪表照明下，刻度和指针都清晰可辨，完全满足螺旋桨战斗机在复杂飞行工况下的燃油监测需求。
