喷火式战机机身承力框架结构

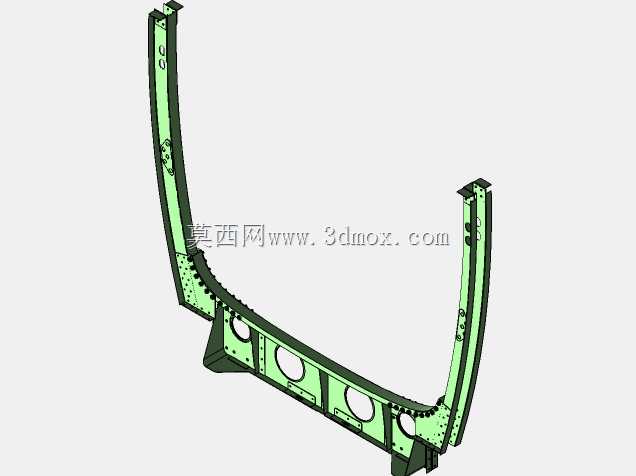

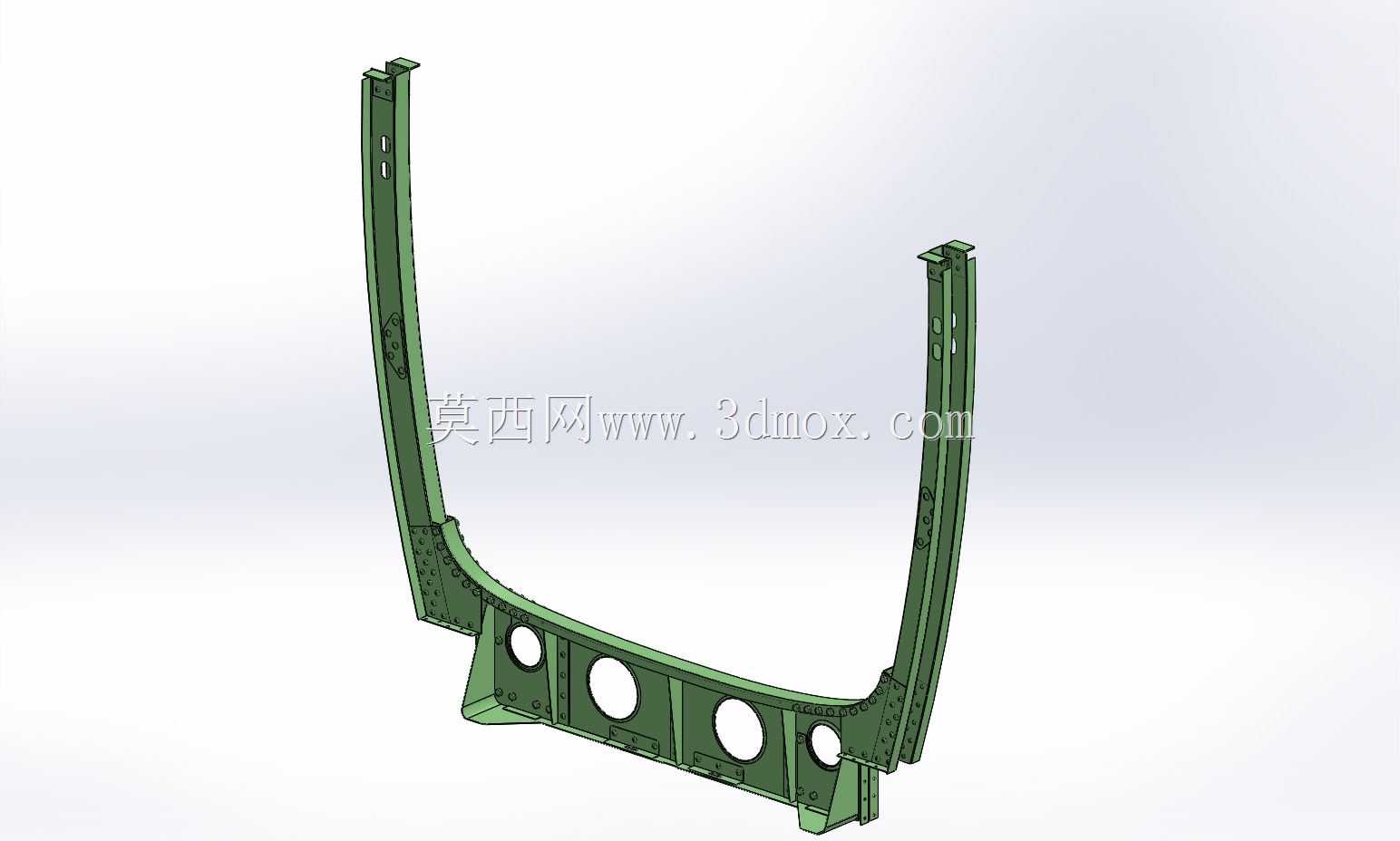

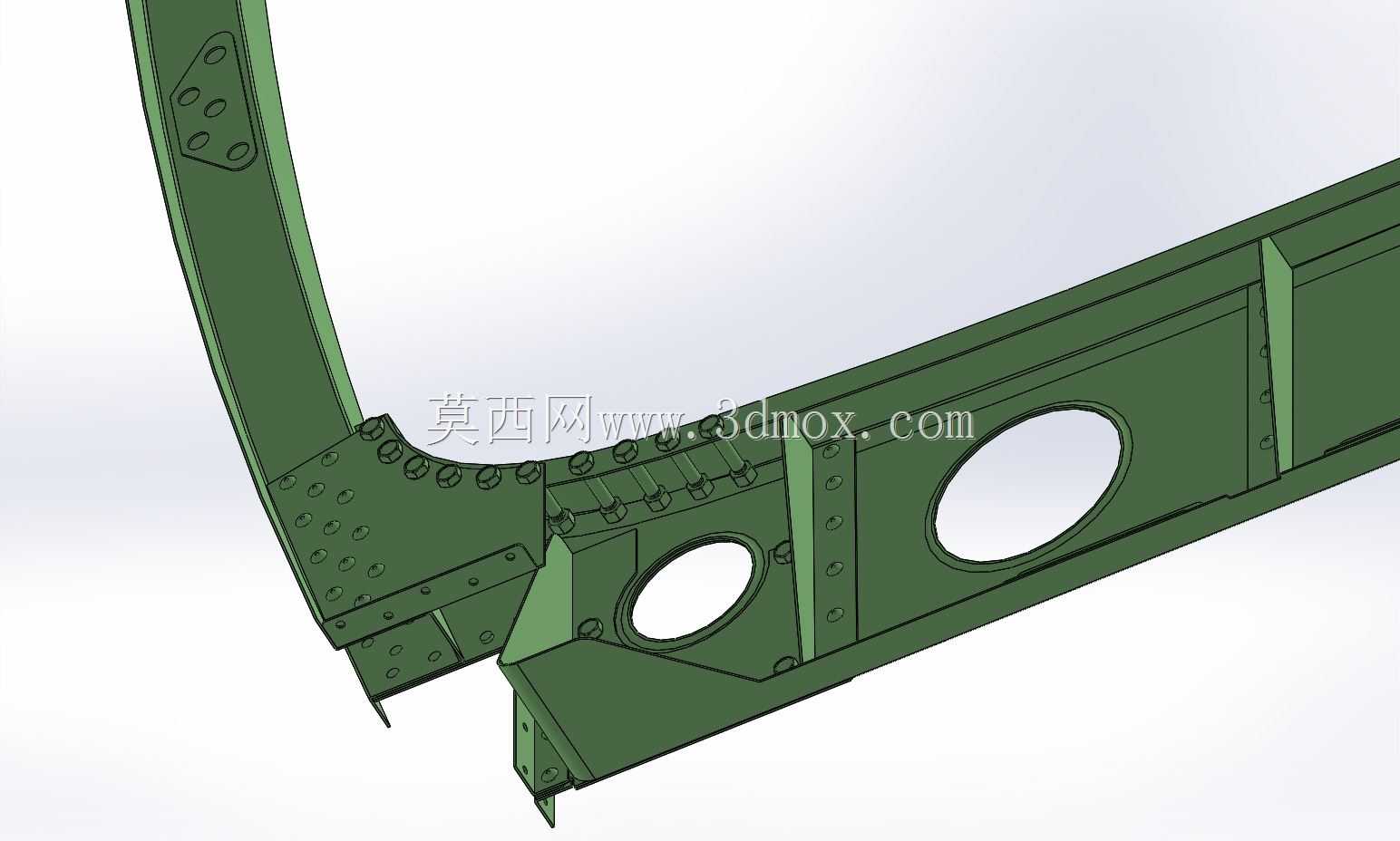

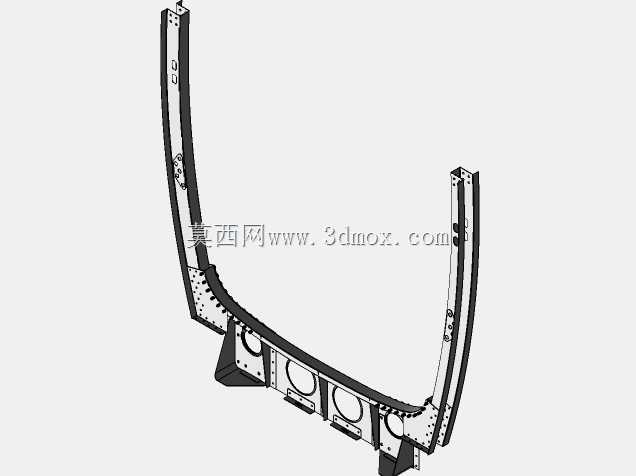

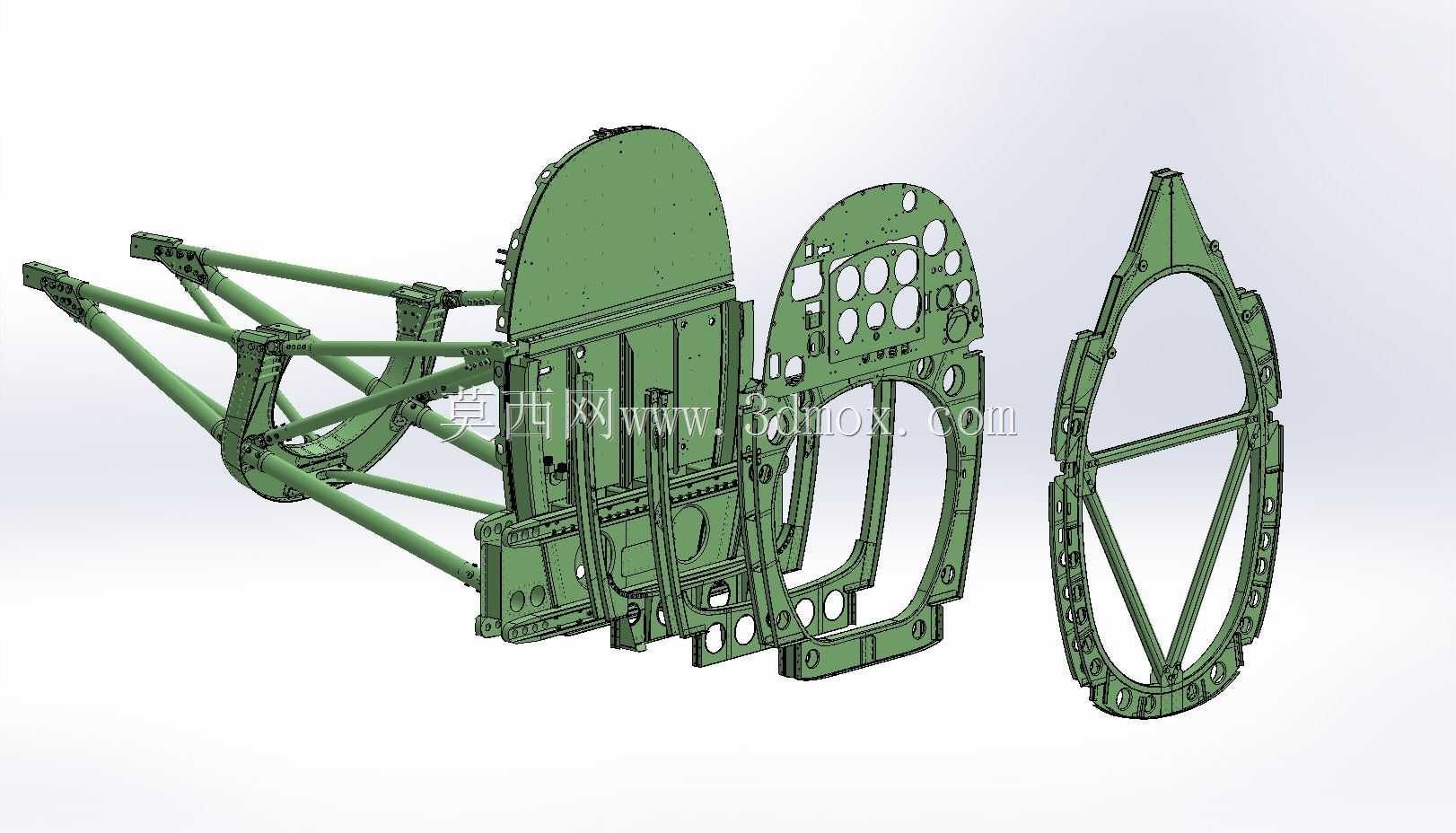

　　该框架属于老式螺旋桨战斗机机身前段的承力骨架构件，整体呈U形环抱布局，两侧为向上延伸的长桁式立臂，底部为带多个圆形减重开孔的横向承力梁，主要用于机身蒙皮、仪表板、发动机附件与操纵管路的安装定位。在整机装配场景中，这类框架布置在驾驶舱前方区域，两侧立臂沿机身曲面向上收拢，既承担机身纵向弯矩传递，又为前部设备提供刚性安装基准。

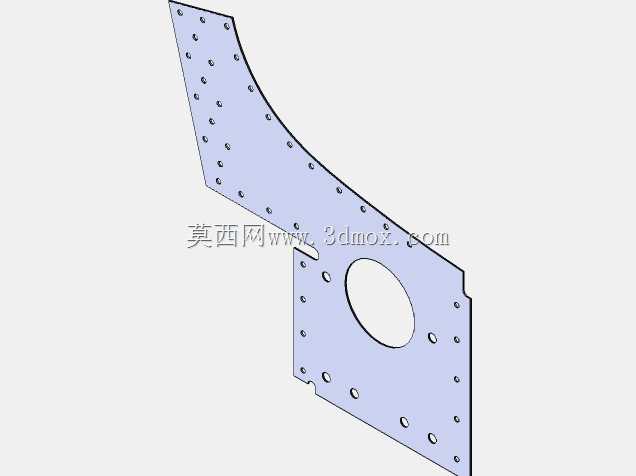

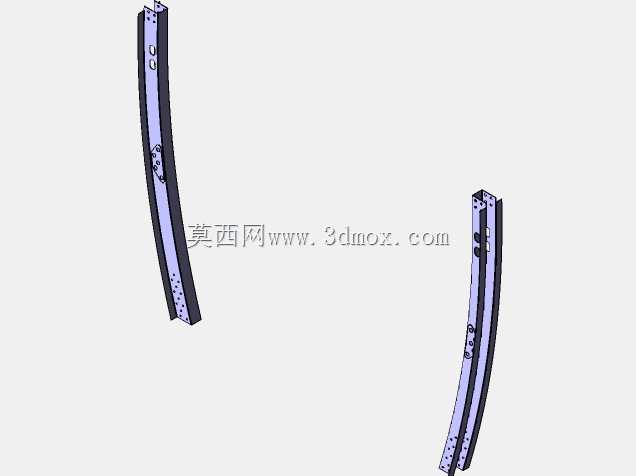

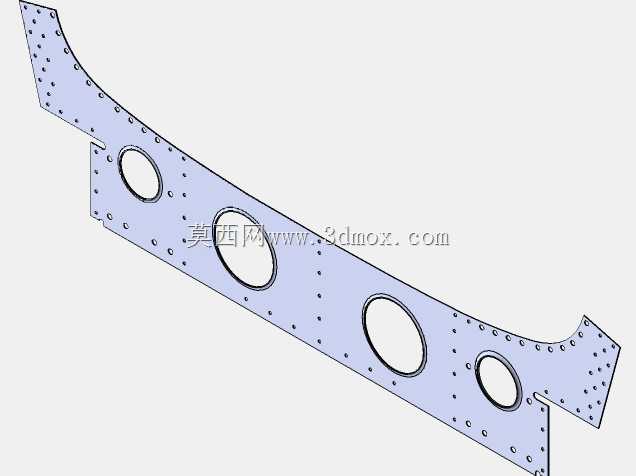

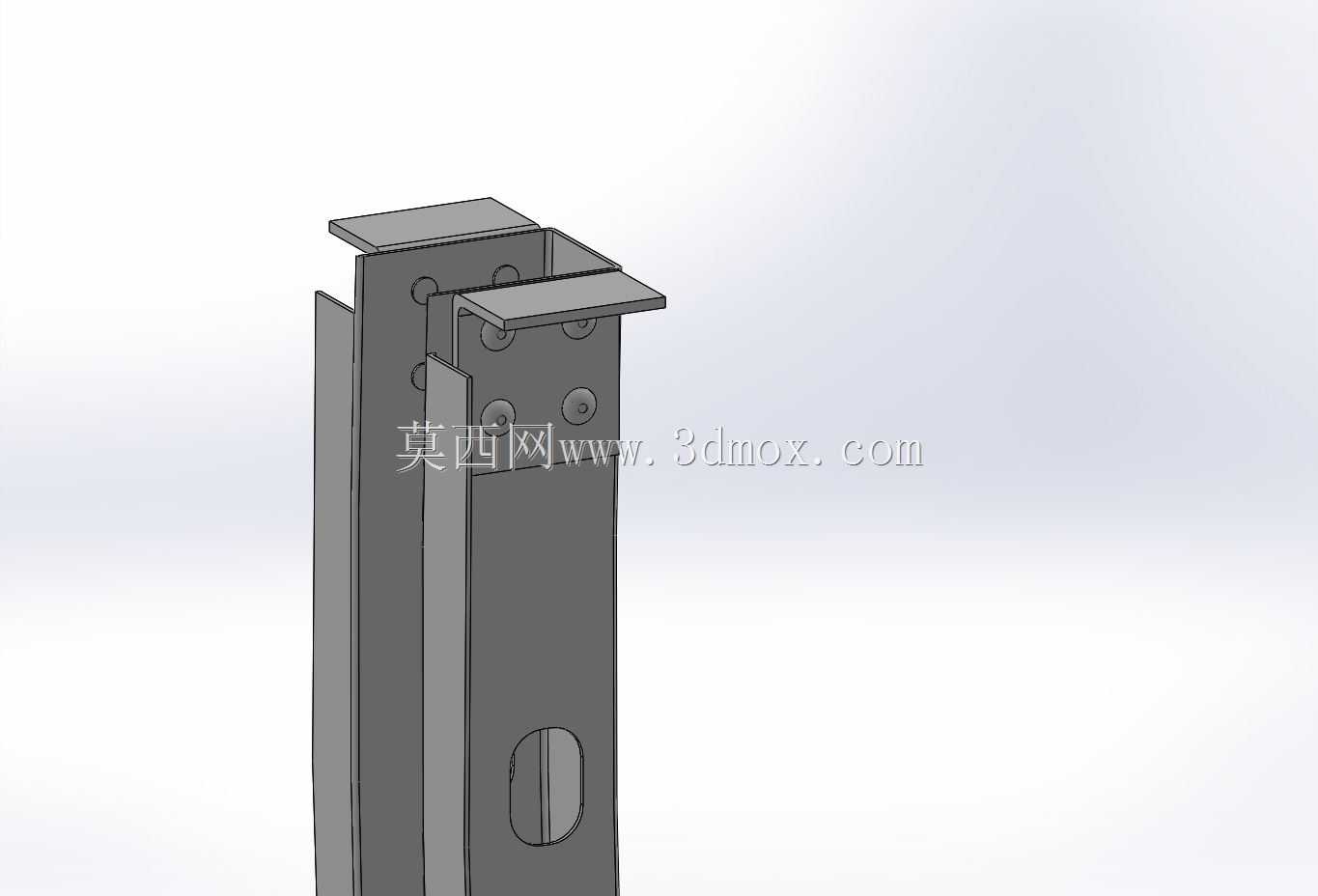

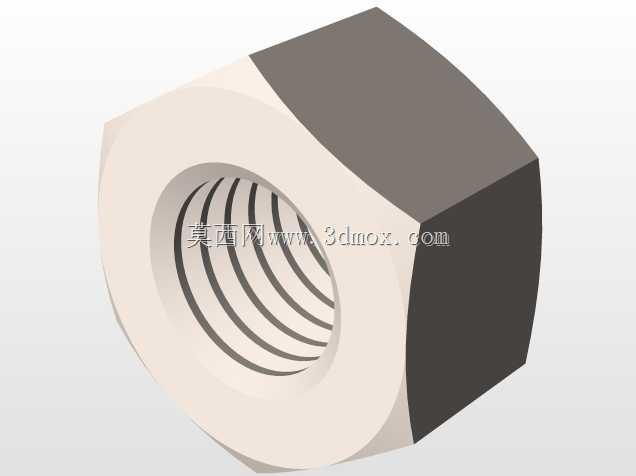

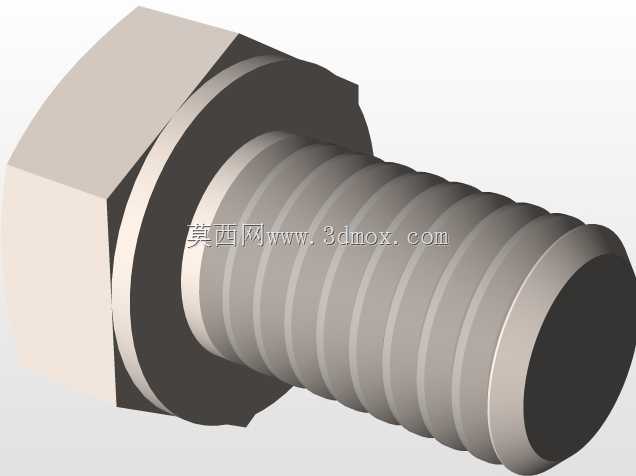

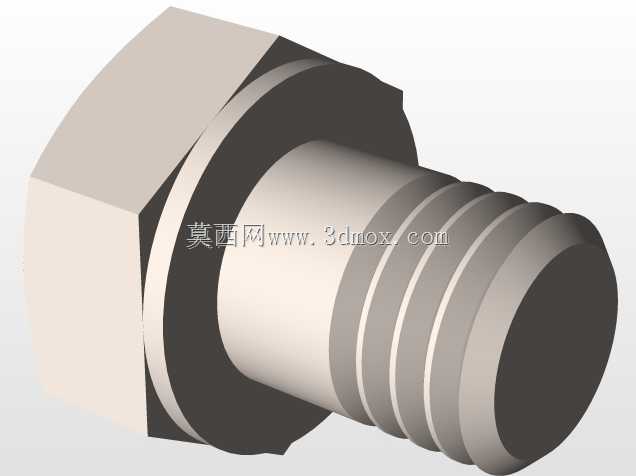

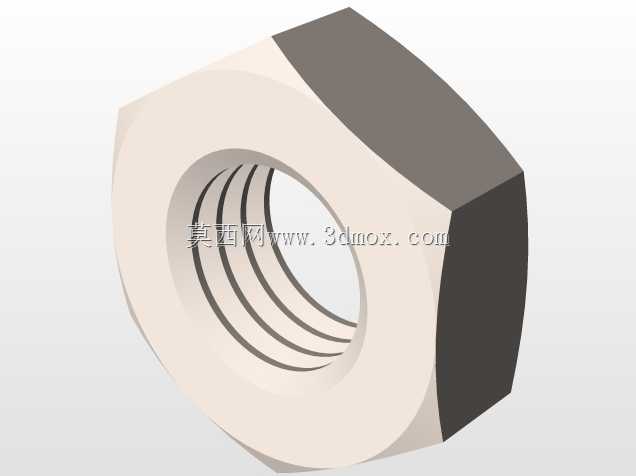

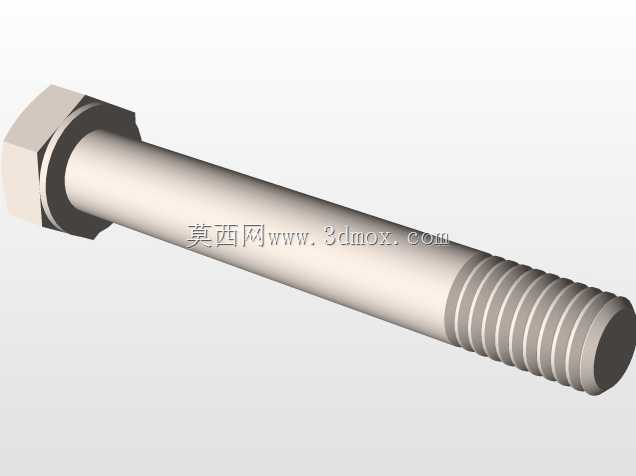

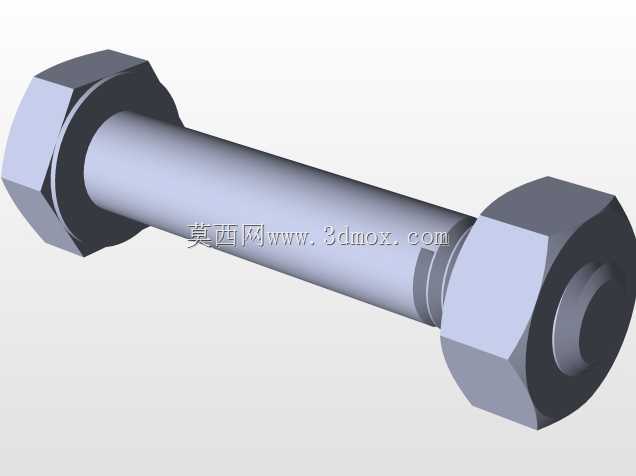

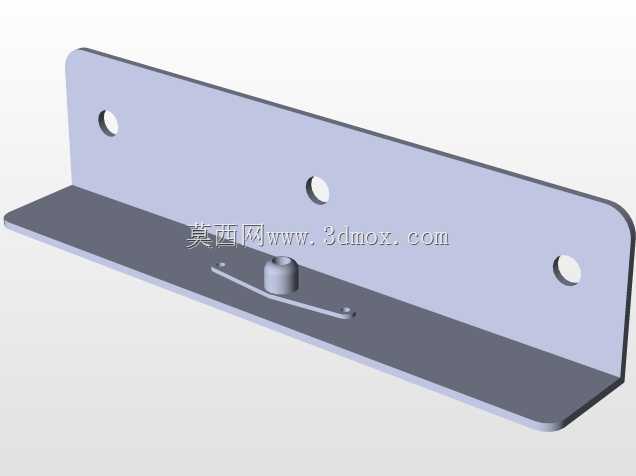

　　从结构受力思路看，底部横梁采用连续弯板加局部翻边的形式，四个圆形开孔并非随意开设：孔位沿梁的弯矩分布区间排布，在避开主应力路径的前提下切除低载荷区材料，孔缘保留足够边距以防止应力集中。立臂表面密布的小孔为铆钉孔，用于和机身蒙皮、角材及相邻隔框铆接成整体盒段；立臂端部的折弯缺口则是与上部长桁对接的定位止口，装配时可先卡入止口再施铆，减少架工装的夹紧点。

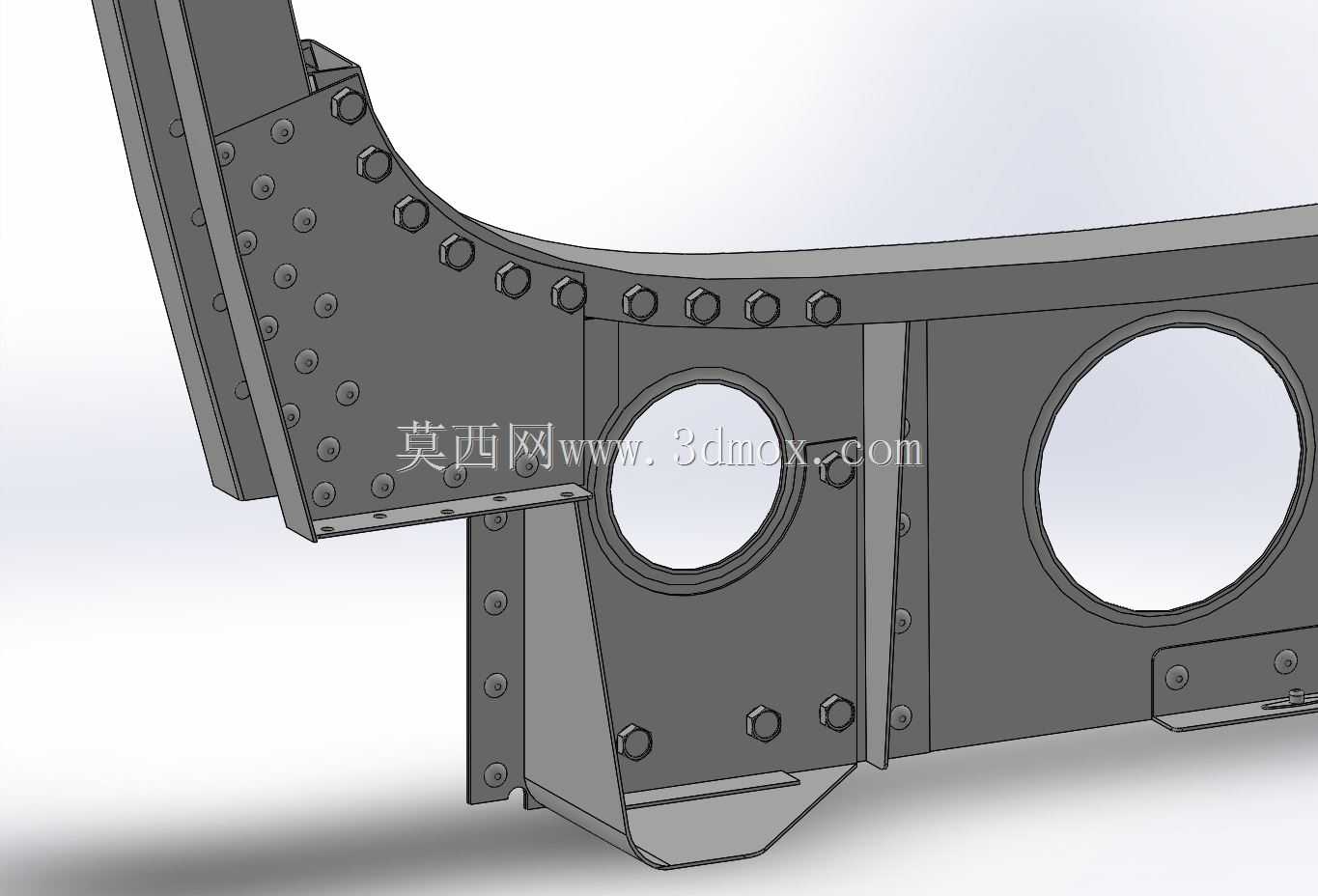

　　建模时需重点控制几处安装边界：两侧立臂的间距决定了前部设备舱的有效宽度，底部梁的圆弧过渡半径要与机身理论外形一致，否则蒙皮贴合后会出现局部凹陷；立臂上铆钉孔的孔距、边距需符合铆接结构规范，端距过小容易拉裂母材，边距过大则蒙皮压紧力不足。横梁与立臂交接的转角区是应力集中部位，模型中保留了加强三角筋和加厚凸台，用于扩散集中载荷并抑制铆接后的变形。

　　实际检修与改装场景中，这类框架常作为设备加装的基准面，照相枪、无线电架、罗盘支架等都通过底部梁的预留孔固定；因此孔位的同轴度、梁面平面度直接影响后续设备的安装精度。建模过程中先按机身理论曲面拉伸出骨架实体，再按隔框站位切出立臂轮廓，随后在低应力区布置减重孔，最后补充铆钉孔、折弯边和加强筋，能够保证结构既满足刚度要求，又控制整机重量。对于航空结构设计与逆向建模人员而言，该件完整呈现了薄壁承力框架在开孔减重、铆接装配、曲面贴合三方面的典型处理方式。
