二战战机座舱高度表航空仪表结构

　　该作品还原的是螺旋桨战斗机座舱内使用的机械式气压高度表，属于早期军机飞行仪表组中的核心指示部件，主要布置在飞行员正前方仪表板区域，用于在飞行过程中连续读取当前海拔高度，为爬升、巡航、编队、进近和对地任务提供高度基准。这类仪表在没有现代大气数据计算机的年代，依靠真空膜盒感知静压变化，通过齿轮连杆机构带动指针偏转，表盘以千米为主要刻度单位，外圈细分刻度配合长指针指示高度增量，下方小窗用于显示整千米量级的数值，红色标识块则对应军机常用的高度警戒或操作提示区间。

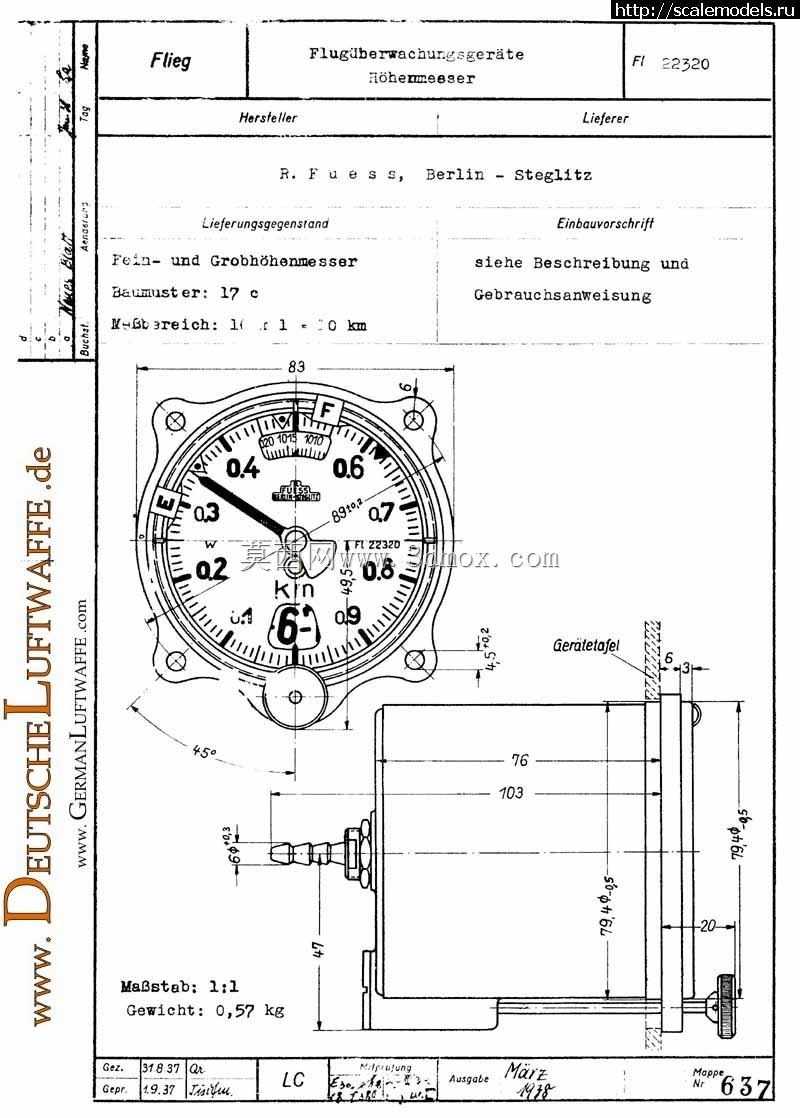

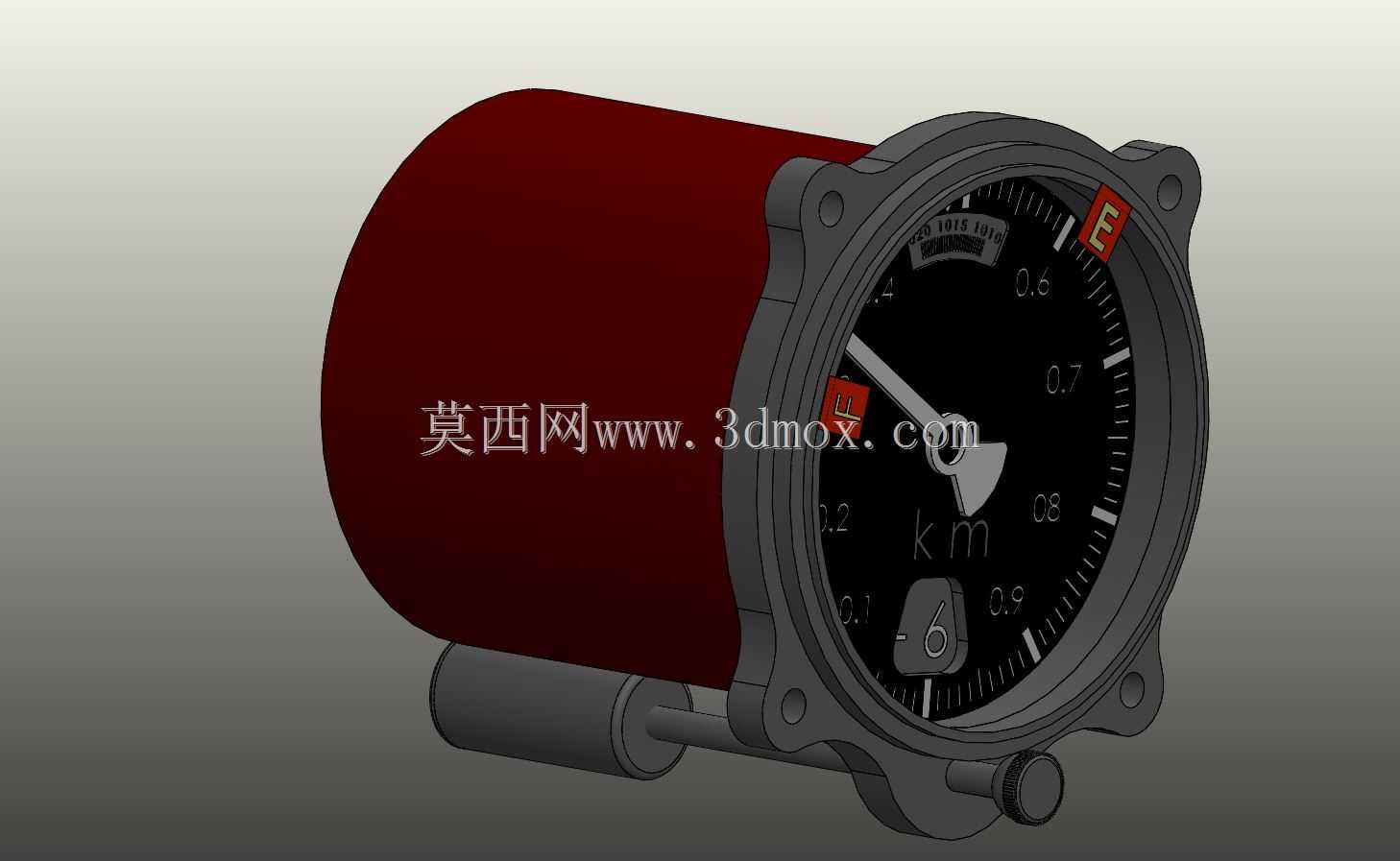

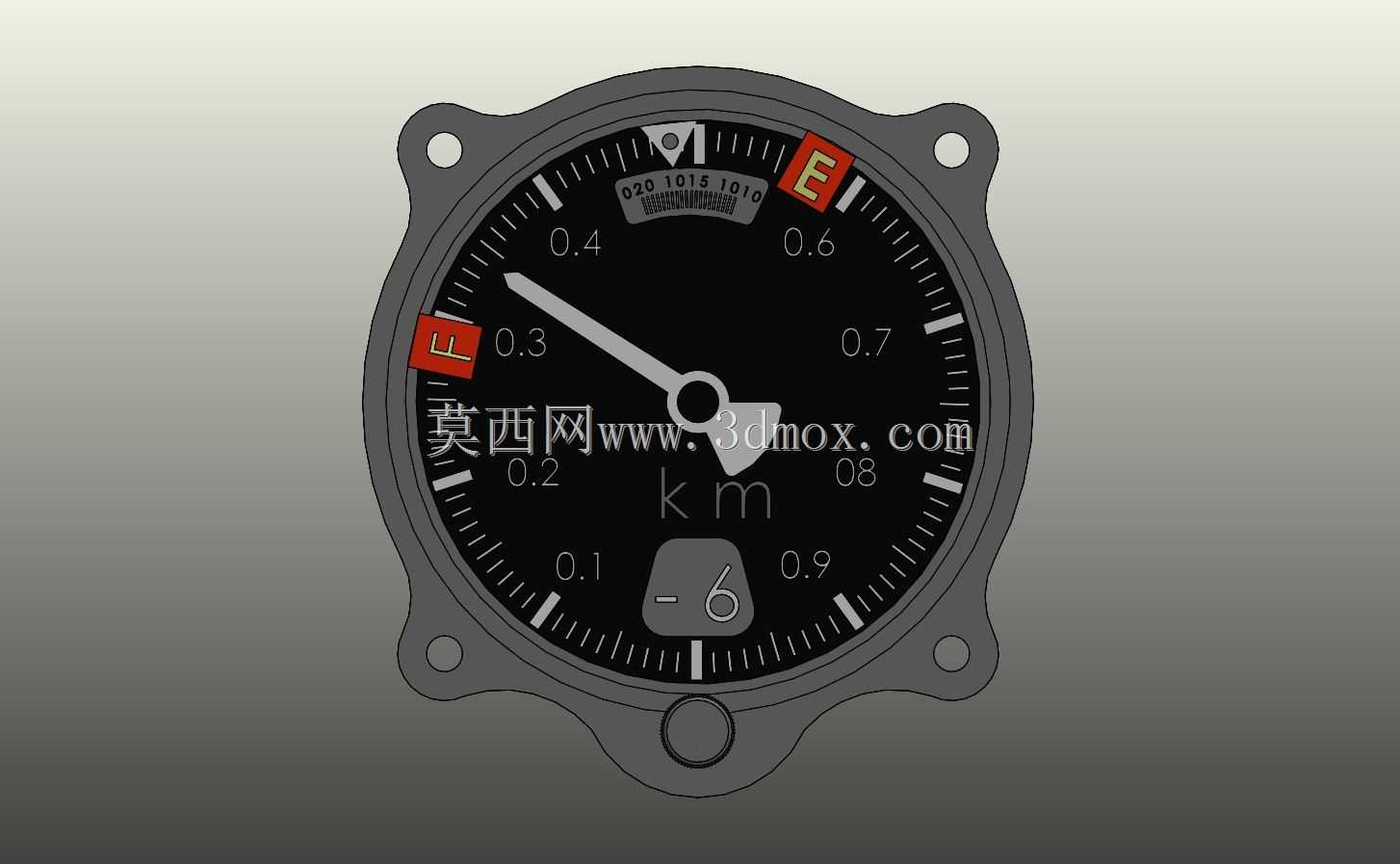

　　从实际装机场景看，圆形表头需要嵌入金属仪表板的开孔中，依靠外缘法兰盘上的多个安装孔完成固定。模型中表壳轮廓保留了典型的安装耳、螺栓孔和底部接线或管路接口位置，结构边界清晰，便于在整机座舱布置时校核与周边仪表、电门、照明组件的间距。表盘正面采用黑色底、白色刻度和浅色指针的高对比设计，适应强光和夜间座舱照明条件；指针轴位于表盘中心，长指针扫过外圈刻度，读数路径短，飞行员在颠簸或大过载机动下也能快速判读。

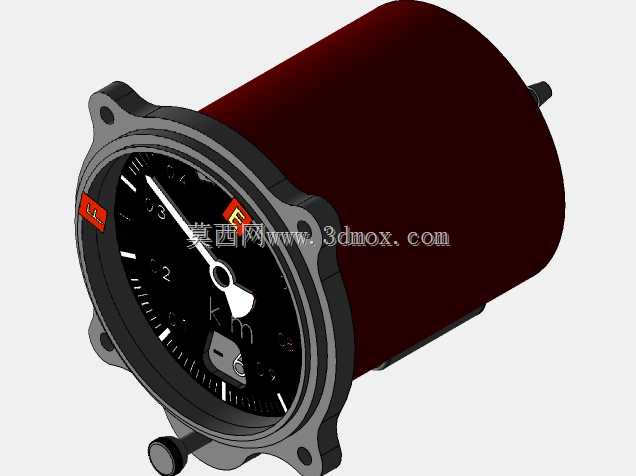

　　建模时需要重点处理表壳、法兰、表盘、指针、刻度窗、标识块和背部接口之间的装配关系。表壳外缘不是简单圆柱，而是带有异形安装边和局部凸台，孔位分布决定了仪表在面板上的定位方式；正面玻璃区域、刻度环和中心轴套应分层表达，避免把表盘图案直接贴在一个平面上。刻度数值沿圆周排布，0.1至0.9千米的细分刻度与千米计数窗形成两级读数逻辑，建模时应保证刻度角度、指针长度和限位关系符合机械表的运动规律。

　　设计思路上，这类航空仪表强调可靠性、可读性和维护性。外壳需要承受座舱振动、温度变化和气压管路连接载荷，因此安装边通常具备足够厚度，孔位周围留出压紧面；背部静压接口、电气照明或固定接头集中在壳体后侧，方便拆装维护。三维结构中可将表盘作为独立子装配，指针、轴套、计数窗和表蒙分别建立零件，使后续做爆炸视图、剖面动画或座舱总装时能够清楚展示内部层级。

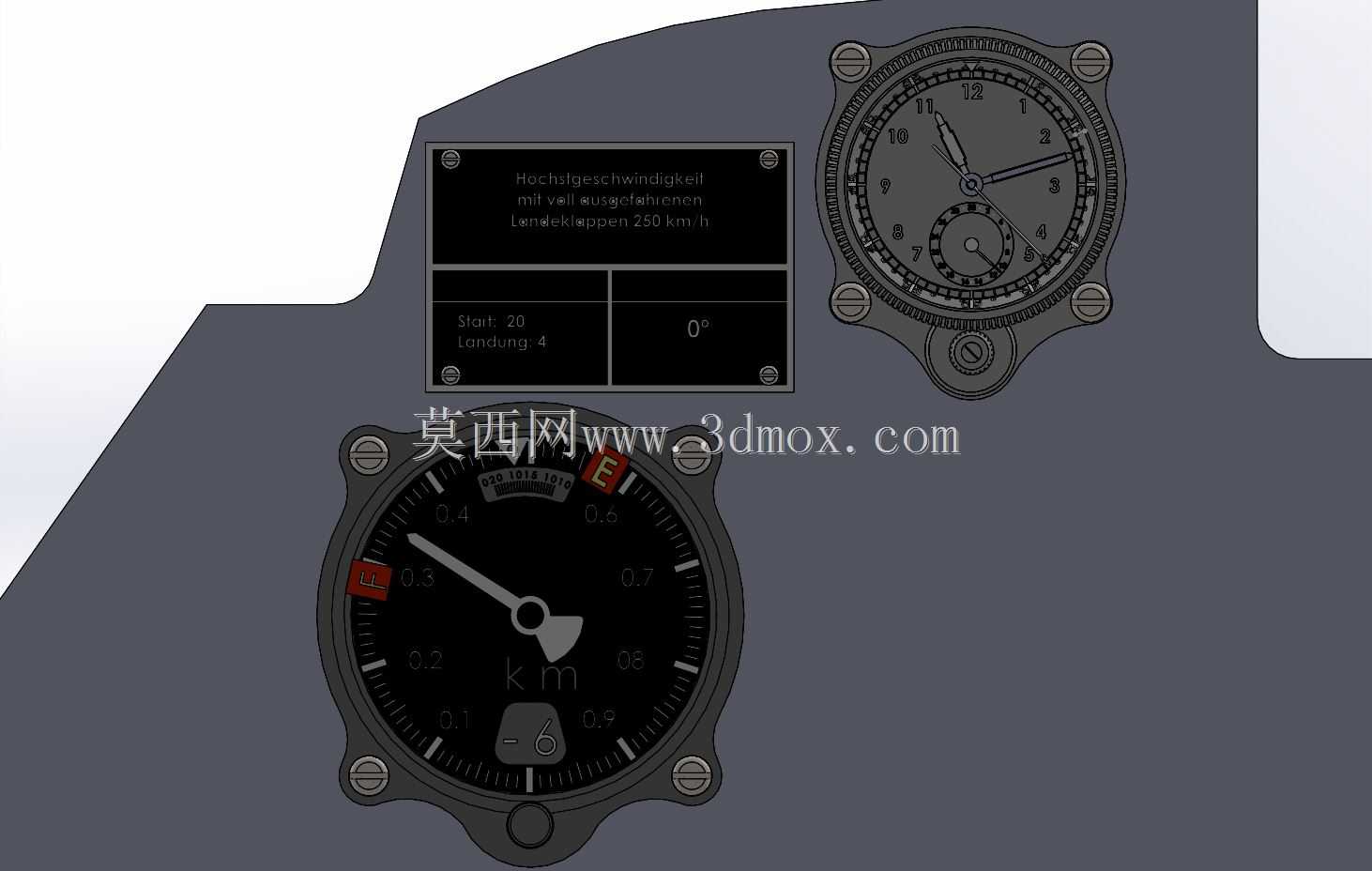

　　外形尺寸方面，作品以圆形表头为主体，径向轮廓由法兰安装边决定，正面厚度包含表蒙、表盘、壳体和背部接头。安装边界不仅要看最大外径，还要关注上下左右四个固定孔的相对位置、底部突出接口的避让空间，以及仪表板后方连接静压管和导线所需的弯曲半径。若将其放入BF-109一类战机座舱复原项目，该高度表可与转速表、空速表、罗盘、升降速度表等圆形仪表共同组成面板阵列，安装时需统一表心高度、孔距和目视倾角，使飞行员视线在主要姿态仪表之间切换时保持自然。

　　在功能表达上，模型不仅是外观复刻，也可用于演示机械式高度表的读数逻辑：静压随高度升高而降低，膜盒膨胀后经传动机构放大，指针沿圆周旋转；小窗同步反映大尺度高度变化，减少单圈指针带来的读数歧义。对于结构设计人员，该类模型可用于航空教具、博物馆展陈、飞行模拟座舱和影视道具的数字化设计；对于建模学习者，圆形壳体、法兰孔系、印刷表盘、细长指针和多层透明件的组合，能够训练曲面轮廓、阵列孔位、装配约束和材质表现等多项实操能力。
