喷火式战机机身承力隔框结构

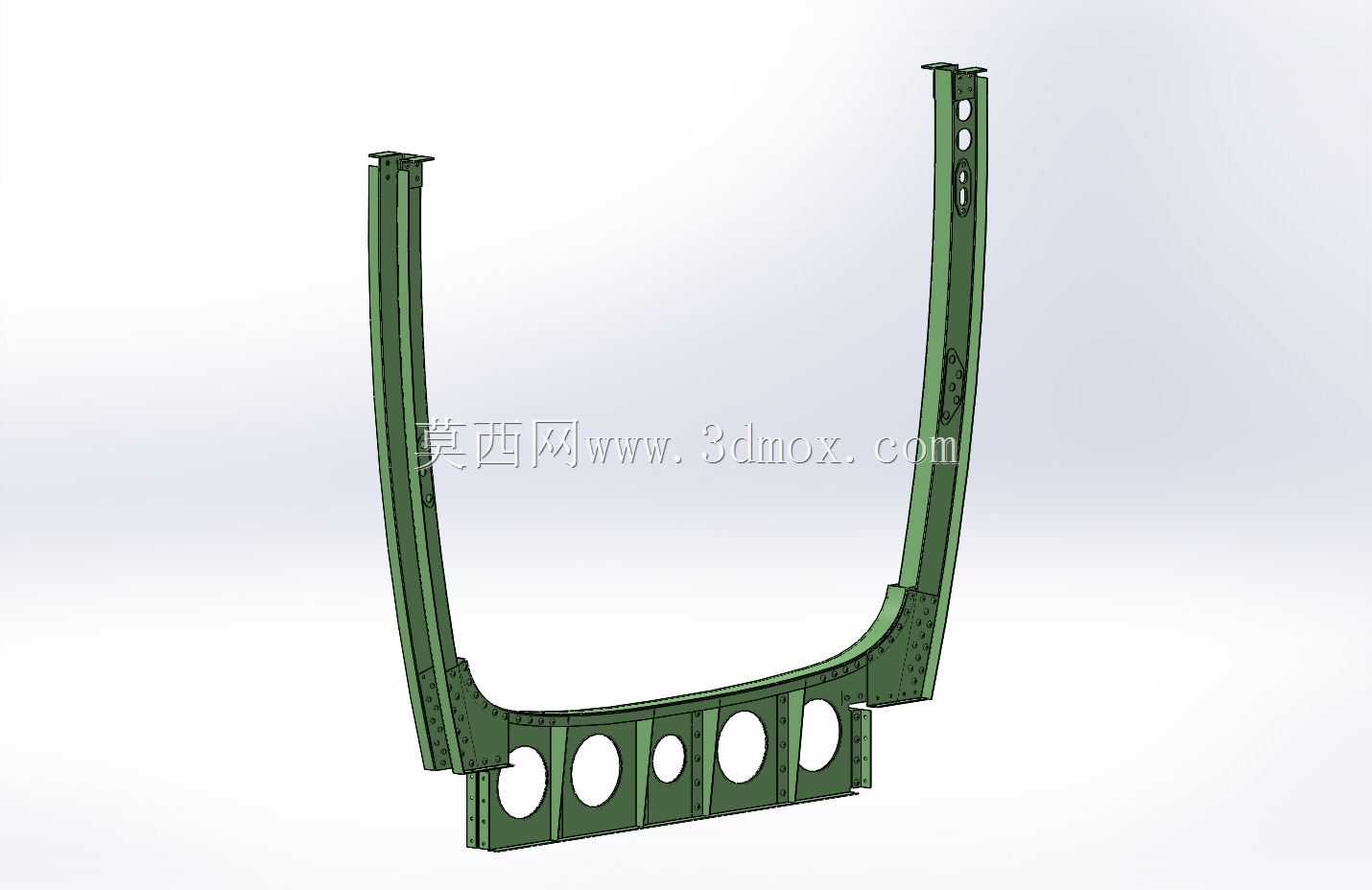

　　该构件对应老式螺旋桨战斗机机身前段的一类承力隔框，主要用于维持机身截面外形、传递蒙皮与长桁载荷，并为相邻机载设备、管路和操纵线系提供安装依托。从结构形态看，零件由两侧近似直立的立柱段与下部弧形横梁组成，整体形成开口朝上的框形轮廓；下部横梁沿弧线布置多枚椭圆形减重开孔，孔间保留连续的承力筋带，边缘翻边和密布铆钉孔说明其采用薄板钣金成形、角材加强与铆接装配的典型航空工艺。

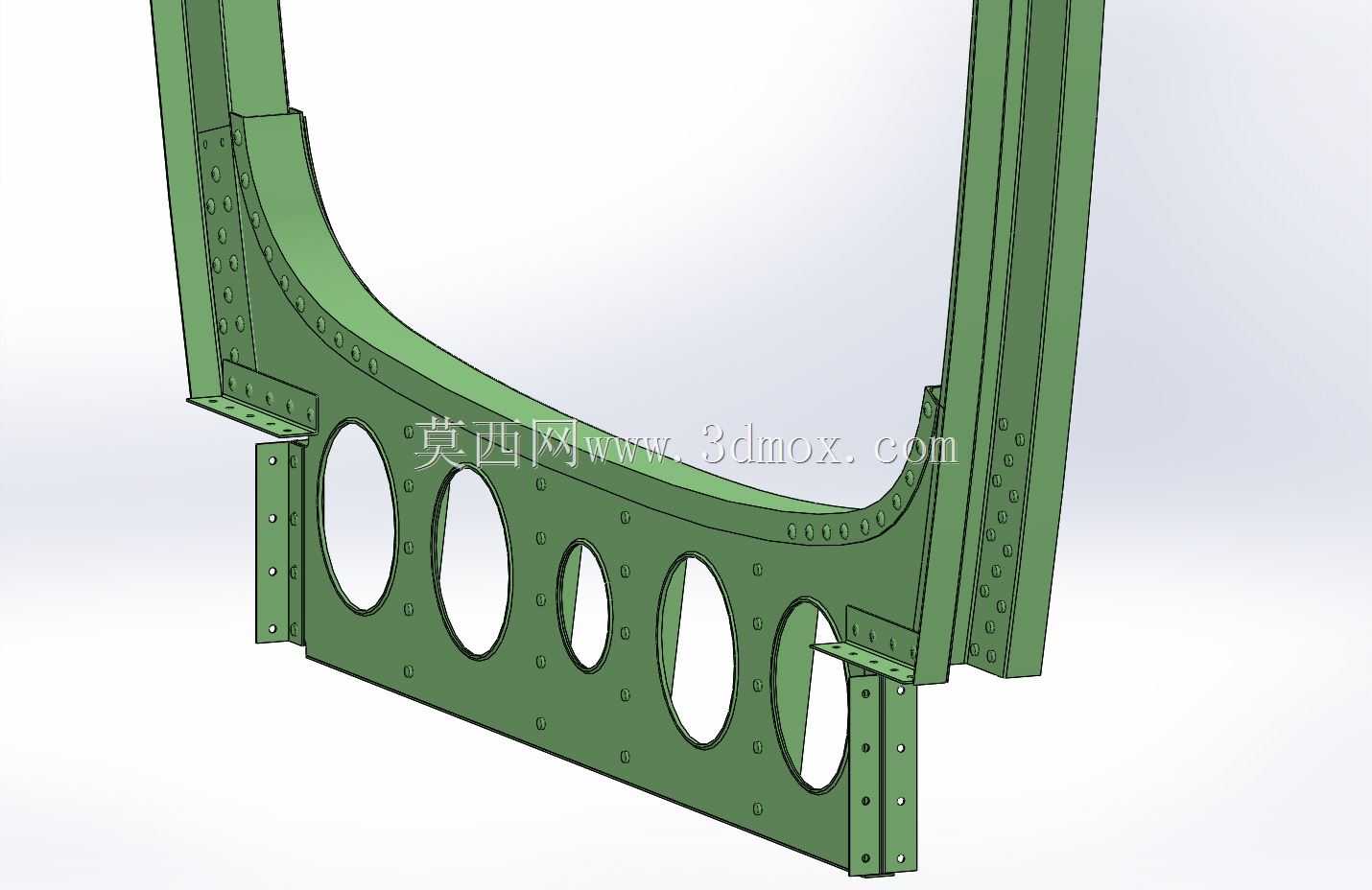

　　在实际机体中，这类隔框并不是孤立受力件。蒙皮通过铆钉将局部气动载荷和剪切载荷传入框缘，纵向长桁把框面之间的弯矩与轴力分散传递，框本身则负责维持截面形状，防止机身在增压、机动和着陆冲击下出现局部失稳。下部弧形区域开孔较多，设计时需要在减重与截面惯性矩之间取得平衡：开孔可以显著降低钣金件重量，也便于电缆、操纵钢索、燃油管路或仪表线束穿越；孔边则通过翻边、补强片或相邻角材提高局部稳定性，避免孔边在反复振动下产生裂纹。

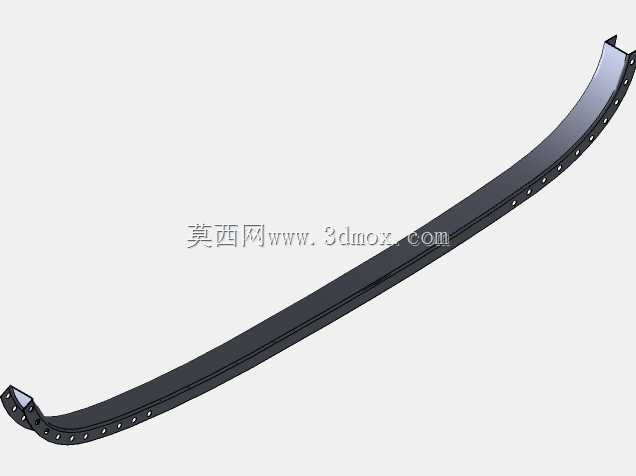

　　建模时应优先还原骨架的装配关系，而不是把构件当作单一实体处理。外侧主蒙皮或框缘条、内侧加强角材、铆钉阵列、翻边孔位和安装耳片都需要分层表达。弧形梁段的折弯半径、板厚过渡、铆钉间距以及立柱与横梁交接处的加强块，是判断结构合理性的关键。若用于结构校核，可将钣金面抽取为中面，采用壳单元划分网格；铆钉连接不宜简单忽略，可按梁单元、刚性连接或实体铆钉模拟，重点关注框角、孔边和安装耳片附近的应力集中。

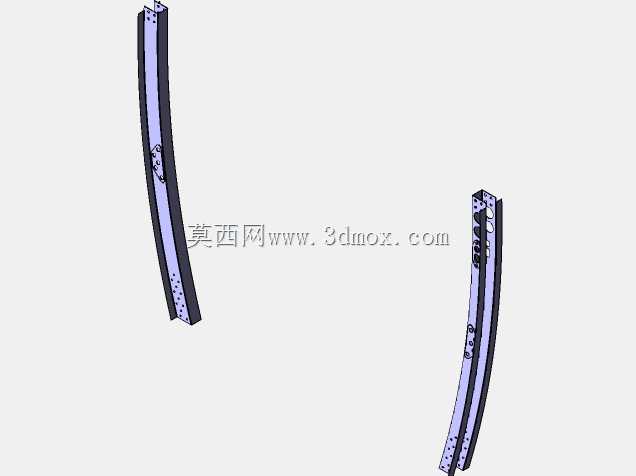

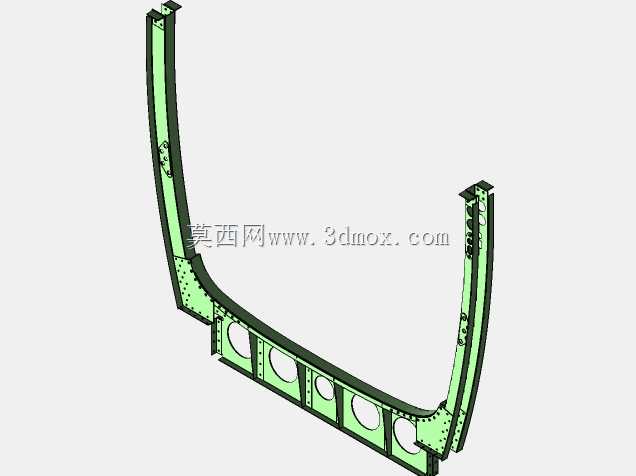

　　外形边界方面，该框具有明显的左右对称特征，两侧立柱向上延伸并带连续连接孔，适合与相邻框、长桁或机身蒙皮定位；下部弧形梁沿机身截面轮廓展开，端部预留折边和支架面，可承接仪表板、设备支架或机身附件。安装时，孔位同轴度、框面平面度以及弧形轮廓与理论外形的贴合度直接影响后续蒙皮装配。若孔位偏差累积，蒙皮铆接后会产生强迫装配，局部残余应力会在振动环境中放大。

　　从使用场景看，这类结构常见于复古飞机复原、航空教学样机、博物馆展示模型以及轻型飞机结构研究。它能够直观展示早期金属飞机如何通过薄铝板、压制型材和密集铆钉获得较高的结构效率。设计思路上，构件没有采用厚重整体锻件，而是利用钣金折弯形成截面刚度，用开孔去除低贡献材料，再通过角材和铆接把分散板件组合成稳定框架。这种方式重量低、可修理性好，也符合小批量航空器制造的工艺条件。

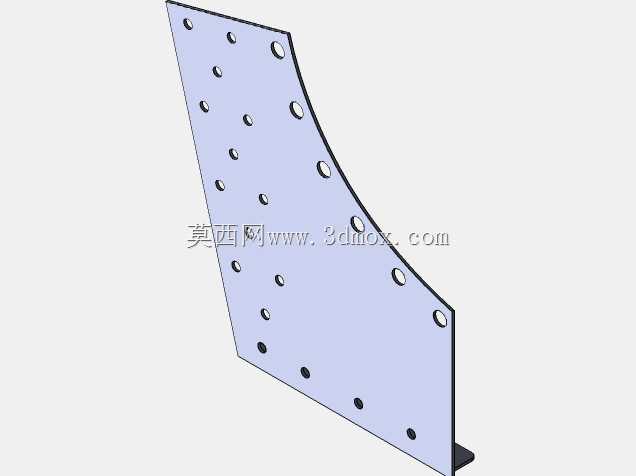

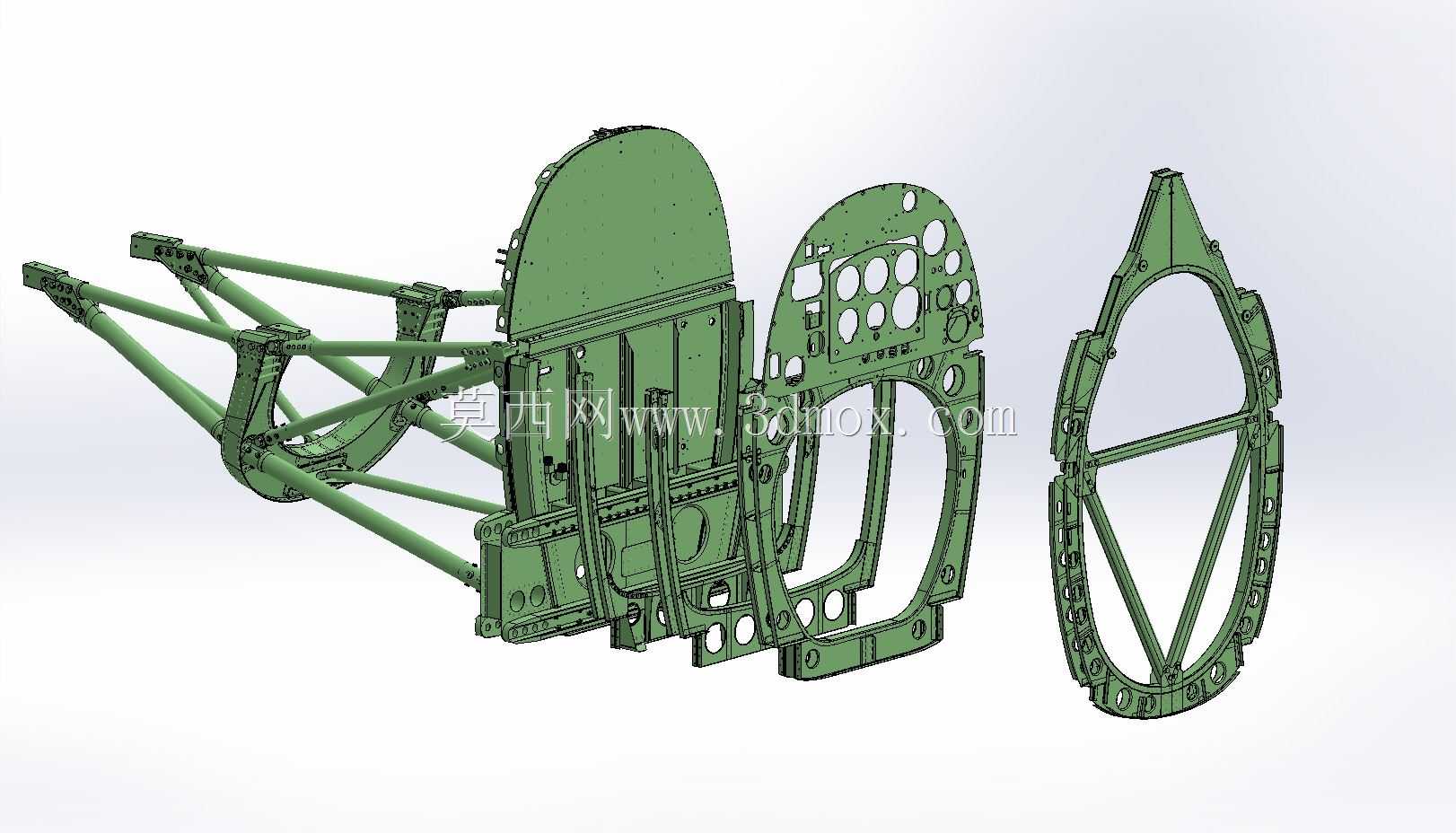

　　三维处理时，弧形减重孔建议按草图阵列并随梁段曲率调整孔距，孔边翻边可通过钣金弯边或扫掠特征实现；铆钉孔数量较多，应在确认主结构后再阵列，避免早期特征频繁重建。立柱内侧的阶梯状连接面和小型支架需要保留，因为这些细节决定了与相邻框架的装配间隙。对于渲染或运动展示，可补充蒙皮、长桁、仪表板和管线，使隔框在整机中的承载路径更清晰；对于工程出图，则应补充板厚、孔径、孔距、折弯半径、对称基准和安装坐标，便于加工与装配核对。
