三股扭绞结构绳索三维设计作品

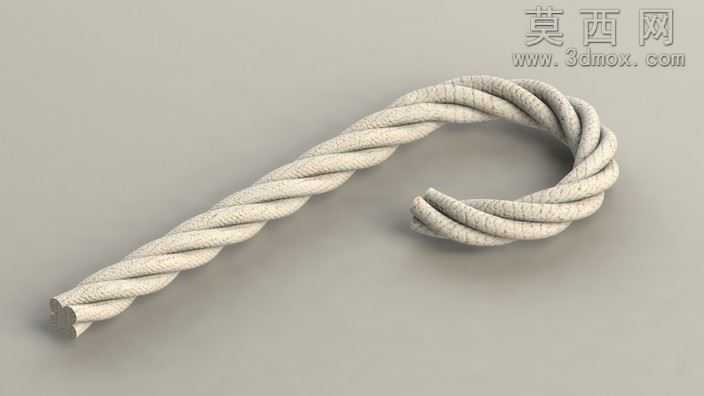

本作品为三股扭绞结构绳索的三维设计成果，建模阶段采用装配体环境完成整体搭建，首先对单股绳芯的截面轮廓进行精准绘制，以多段圆弧组合模拟单股纤维束的截面形态，通过螺旋线扫描生成单股绳的基础实体，螺旋线的导程、旋向参数完全匹配真实三股绳的捻制比例，确保扭绞后各绳股之间贴合紧密无错位。在完成单股绳建模后，以中心轴线为装配基准，将三个完全一致的单股绳实体按照120度周向均匀排布，再次通过扭转配合与路径约束，让三股绳沿着预设的中心螺旋路径完成整体扭绞，还原真实绳索捻制后的自然形态，绳体末端做了收束处理，模拟绳股截断后的齐整截面，避免出现建模破面与几何错误。材质与渲染阶段，为绳体赋予哑光纤维材质，调整材质的粗糙度参数至0.75左右，还原纤维绳表面略带粗糙的哑光质感，同时添加细微的凹凸纹理映射，模拟绳股表面纤维的细微毛躁感，避免材质过于光滑失去真实感；场景采用柔和的漫反射环境光，搭配主光源从侧上方打光，在绳体扭绞形成的螺旋凹槽处形成自然的明暗过渡，清晰凸显出三股绳的螺旋扭绞结构层次，渲染输出的效果图完整呈现了绳体的立体形态与结构细节。设计过程中重点考量了扭绞结构的参数合理性，通过调整螺旋导程与绳股直径的比例，避免出现绳股之间干涉或者间隙过大的问题，同时对绳体弯曲段做了曲率优化，让弯曲后的绳股依然保持均匀的扭绞间距，不会出现局部扭曲变形的情况，整体模型结构严谨，形态还原度高，可用于五金配件装配场景的展示、绳缆结构的教学演示等场景，完整复现了三股扭绳的典型结构特征。
