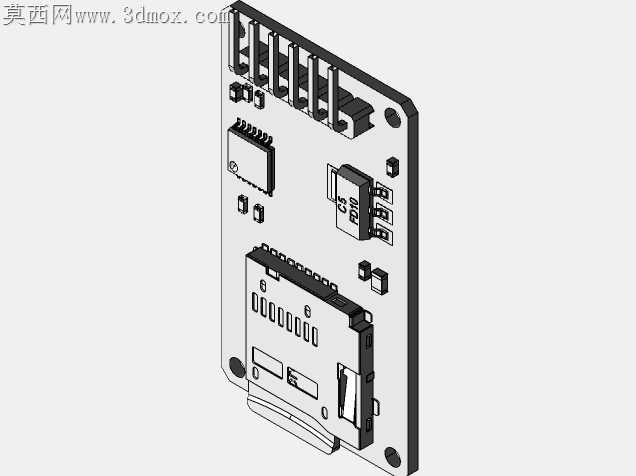

适配Arduino的TFMicroSD卡存储模块结构设计

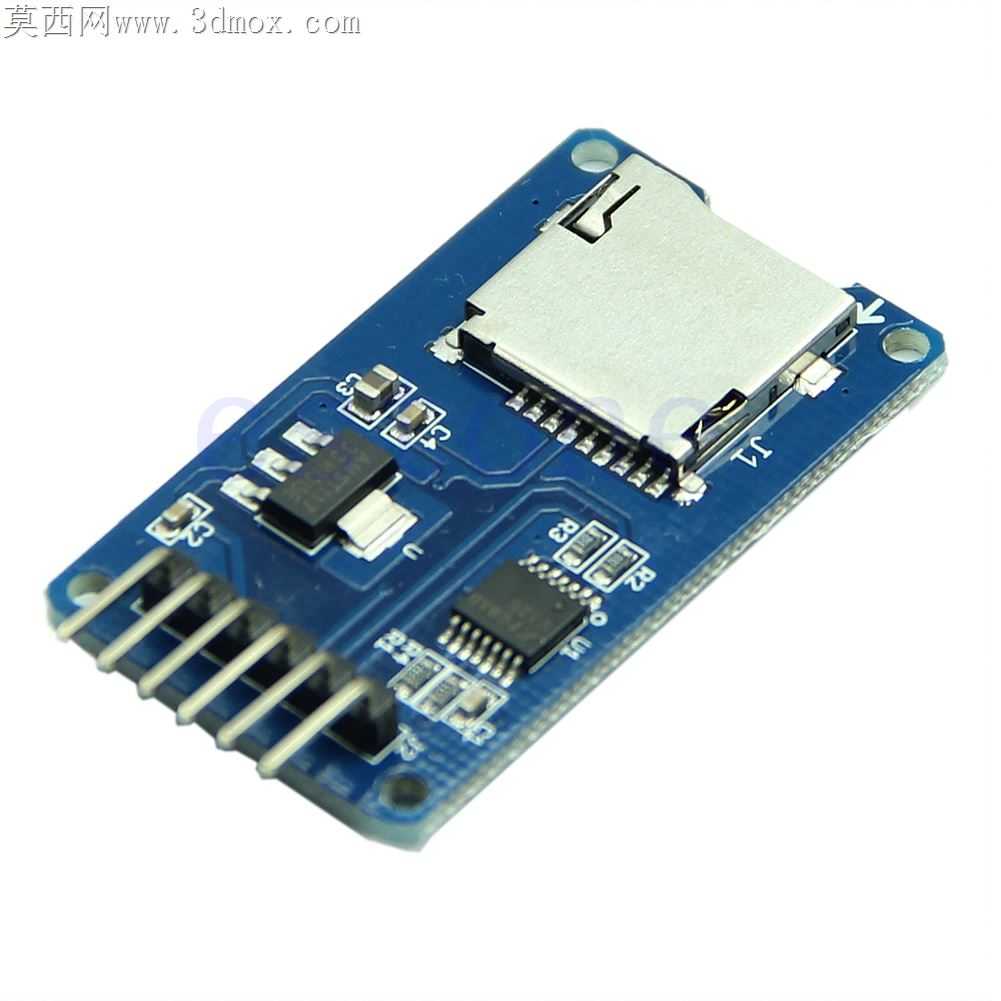

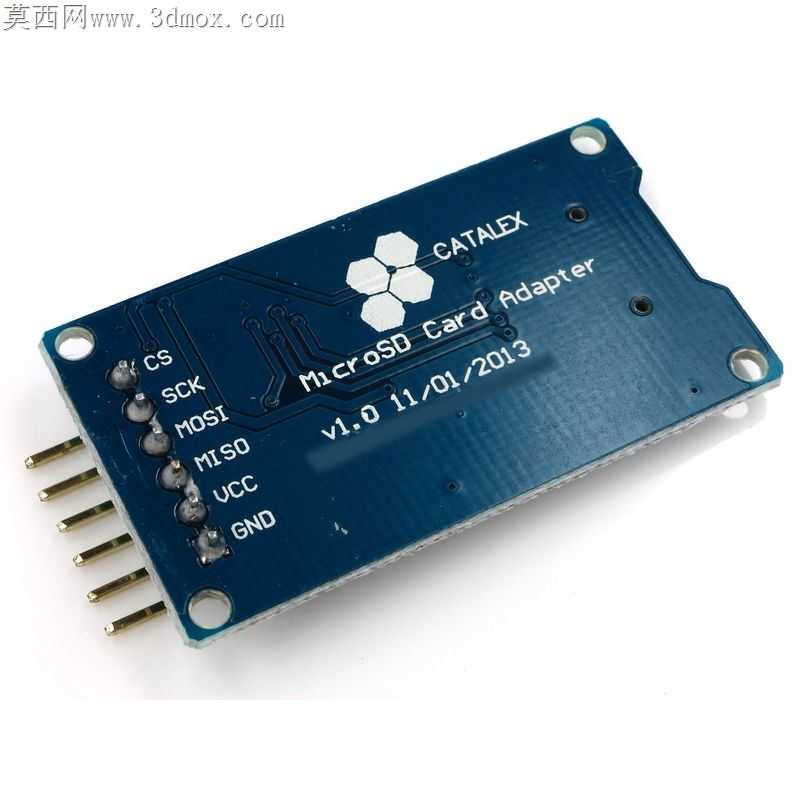

电子外设模块量产时最容易忽略插卡手感与引脚焊接可靠性的矛盾，这款TF卡存储模块的结构设计刚好踩中了小批量打样验证的核心痛点。卡座边缘做了0.2mm的内收倒角，插卡时不会因为PCB板边的玻纤毛刺刮花TF卡的金属镀层，卡座下方特意预留了0.15mm的沉台间隙，过回流焊时焊锡不会顺着卡座引脚缝隙溢到卡仓内部，避免长期使用后卡滞拔插不畅的问题。排针引脚的焊盘做了椭圆形拉长处理，比常规圆形焊盘多了30%的吃锡面积，手工焊接时哪怕烙铁温度稍高停留时间偏长，也不会出现焊盘脱落的情况，排针与板边的距离留足了2.5mm，插杜邦线时手指不会蹭到旁边的电源稳压芯片，拆装接线的操作空间足够宽裕。板载的电平转换芯片特意布置在卡座与排针之间的空旷区域，走线时SD卡的时钟线与数据线做了等长处理，长度差控制在0.3mm以内，高速读写时不会出现信号串扰丢包的问题，芯片下方没有走任何信号线，后期维修拆换芯片时不会刮断底层走线。电源输入端的滤波电容紧贴稳压芯片的VCC引脚布置，电容焊盘与芯片引脚的走线长度不到1mm，能最大程度滤除电源接入时的尖峰杂波，避免Arduino主控板供电波动时出现SD卡识别失败的情况。PCB四个角的安装孔做了沉铜处理，孔位周围3mm范围内没有布置任何元器件，用铜柱固定到亚克力支架或者设备外壳上时，不会出现螺丝顶到元器件造成短路的隐患，板边的走线距离板边留足了0.8mm的安全间距，V割分板时不会伤到表层走线造成暗断。卡座的弹片接触区域正对着PCB上的露铜开窗，长期插拔磨损产生的金属碎屑会落到开窗位置，不会堆积在弹片之间造成接触不良，卡仓的弹出卡扣做了圆角过渡，按动弹出时不会有生硬的卡顿感，哪怕频繁插拔上千次卡扣也不会出现断裂失效的问题。
