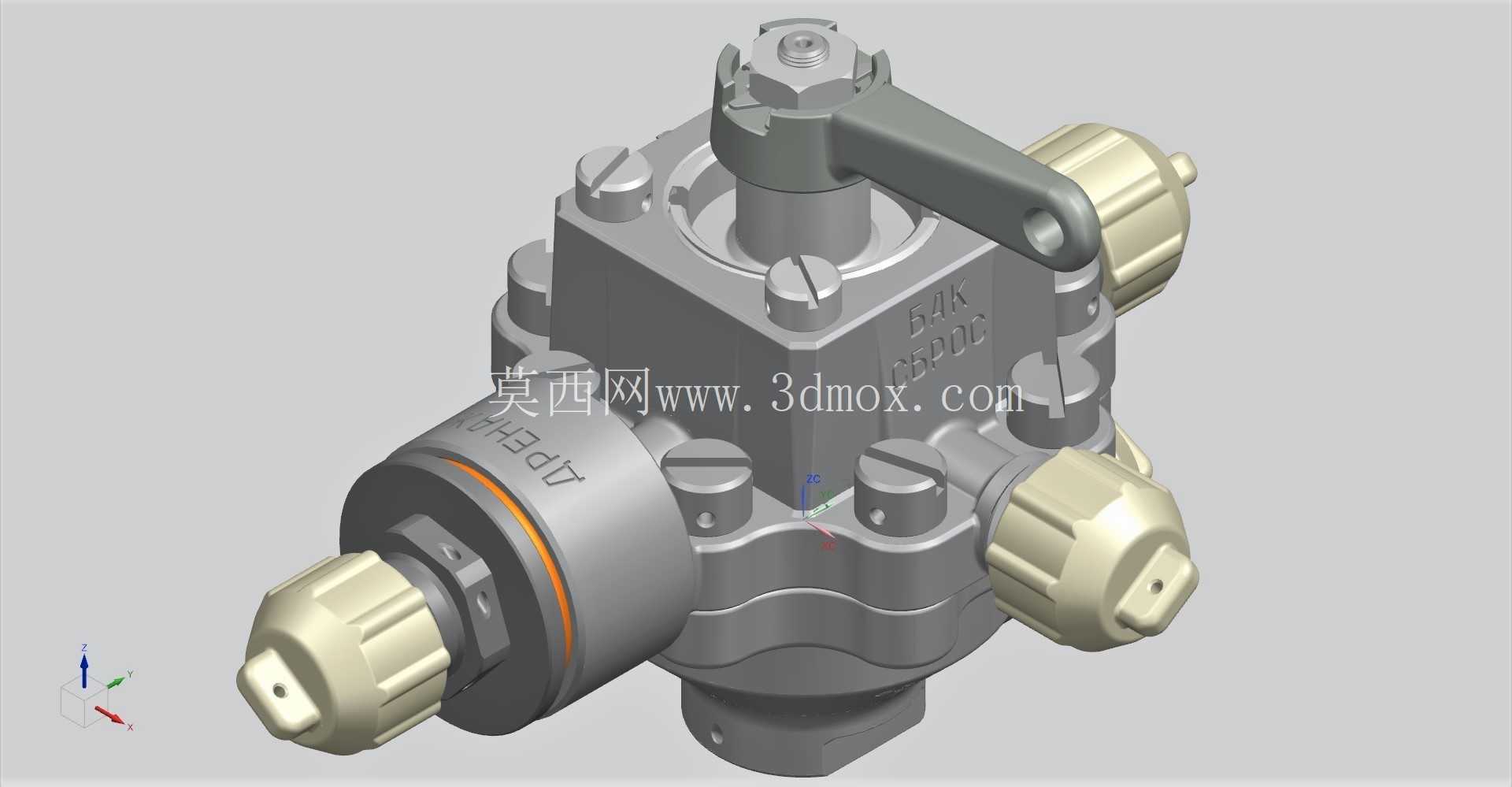

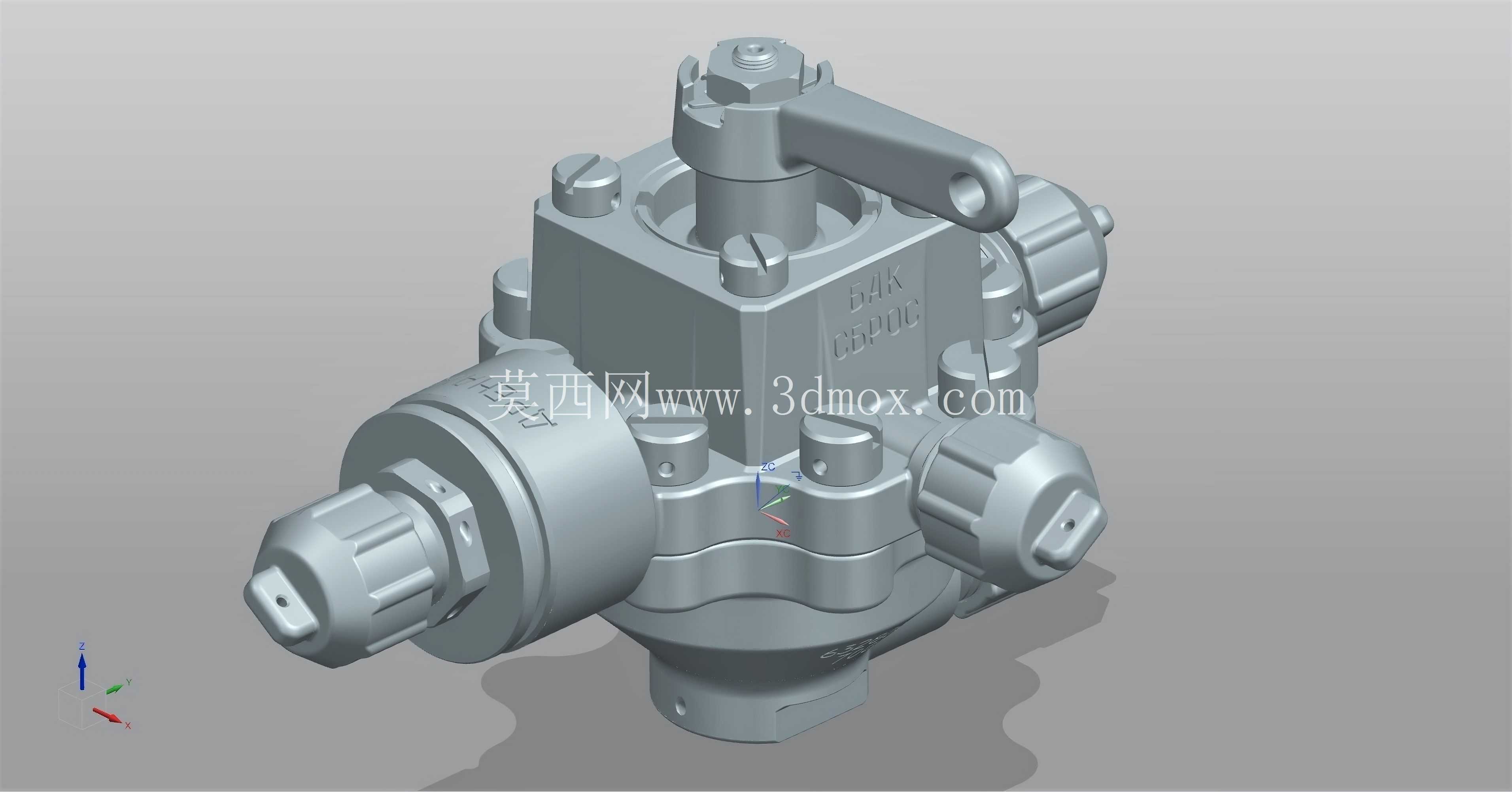

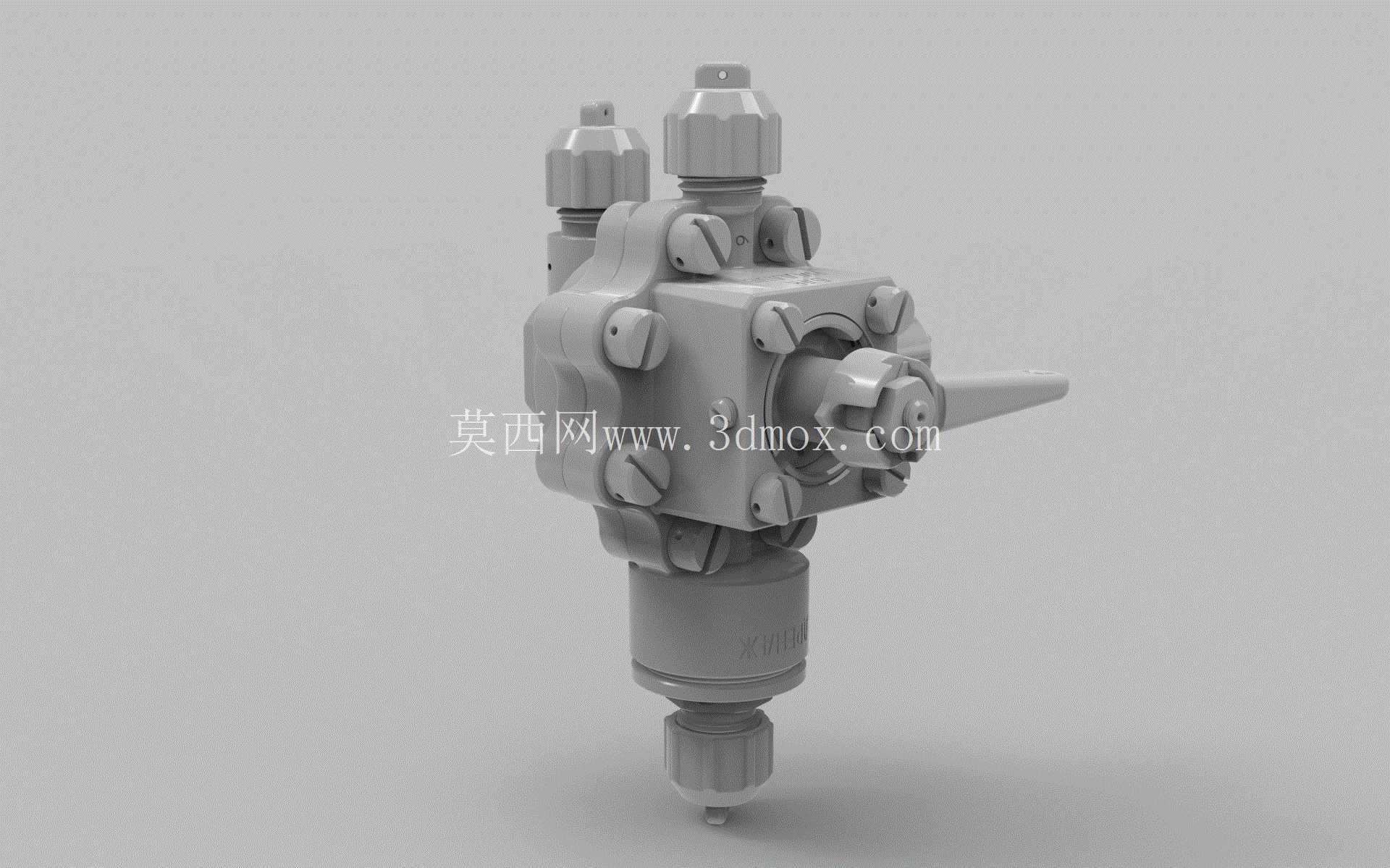

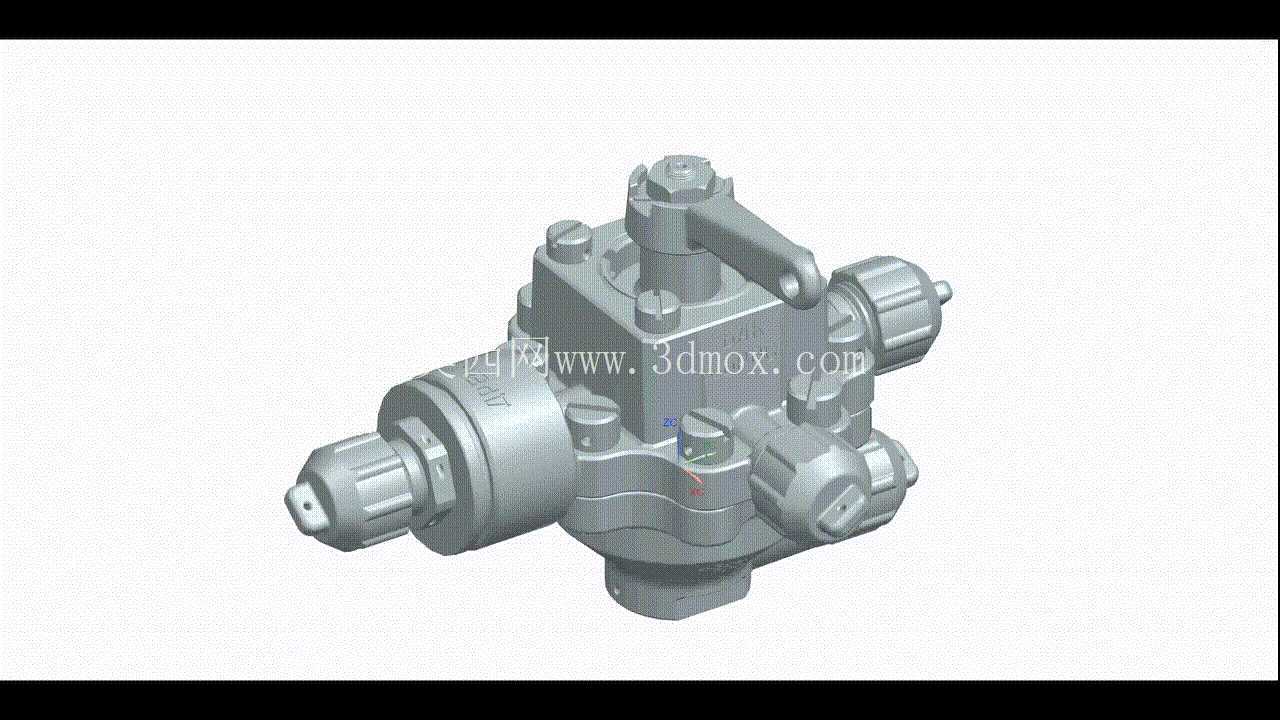

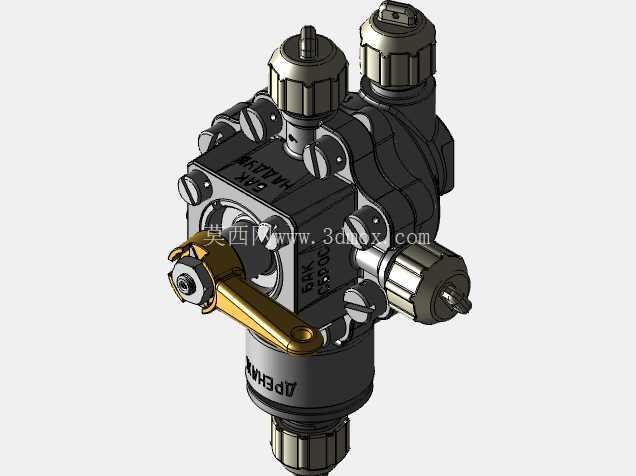

增压泄压阀632800-1液压系统控制组件

　　在移动液压站、小型工业液压动力单元的管路布局中，这类集成式增压泄压阀往往承担着双向压力管控的核心作用，不同于常规单一功能的泄压阀，该款阀件同时兼顾液压油箱超压泄放、氮气供应管路通断控制的双重功能，能在紧凑的安装空间内完成原本需要两个独立阀组才能实现的管路控制逻辑，大幅缩减液压站的阀组安装占用空间，降低管路连接的泄漏点数量。从实际工况适配来看，该阀件可适配工业氮气、低露点压缩空气以及常规矿物液压油类介质，能覆盖从极寒到高温的宽幅工作环境温度区间，在环境温度出现跨度较大的切换时，阀内密封结构不会因材料热胀冷缩出现卡滞或内泄问题，可稳定维持设定的开启压力阈值。

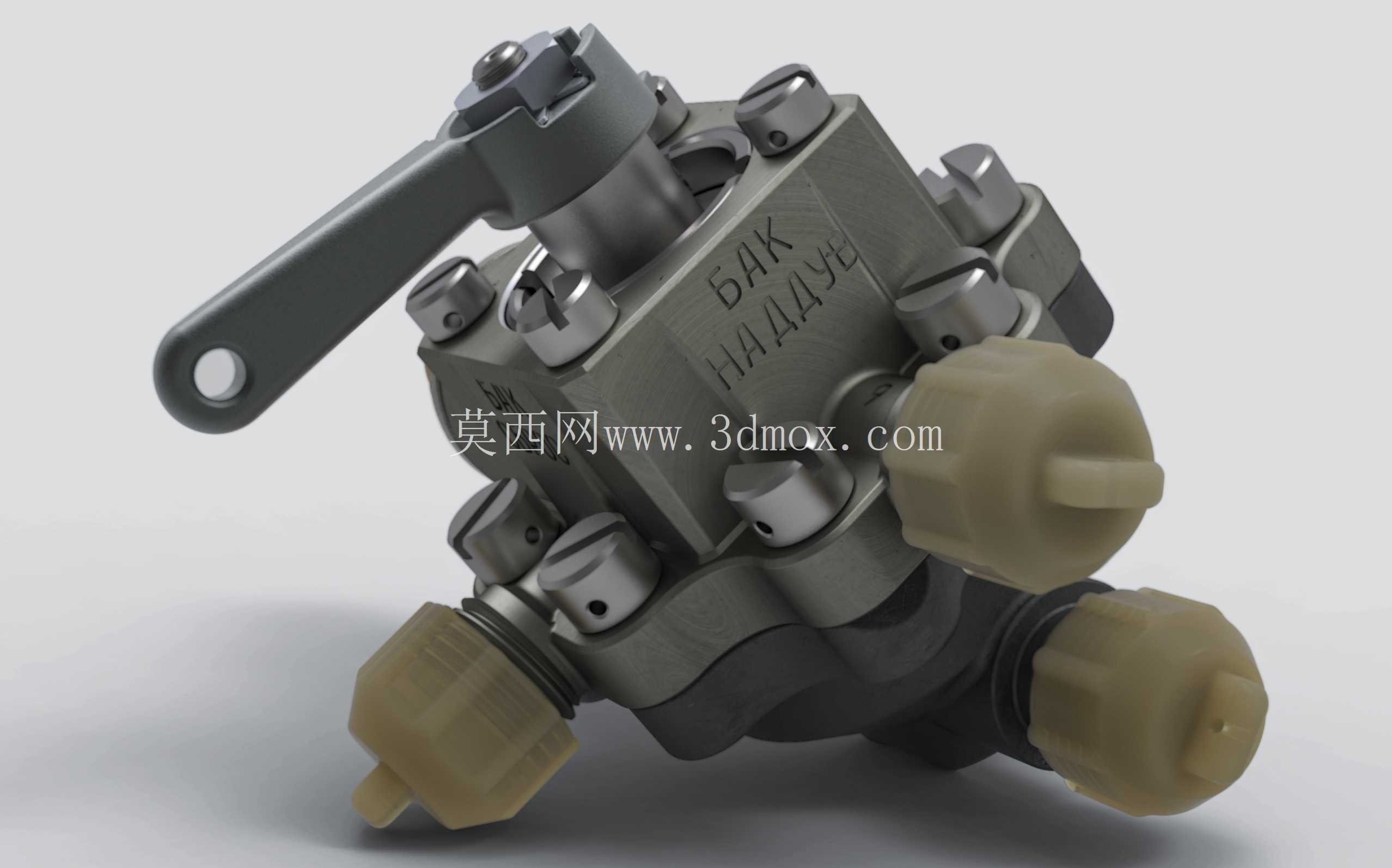

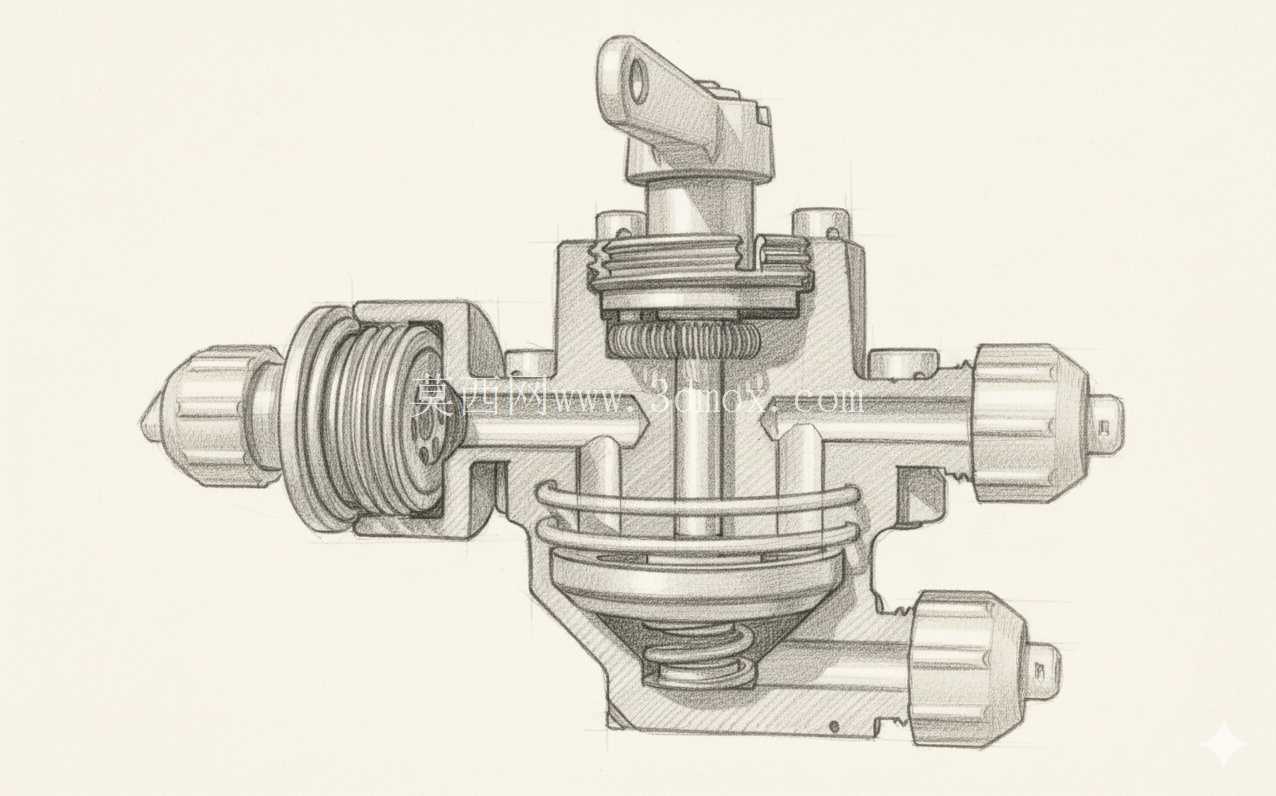

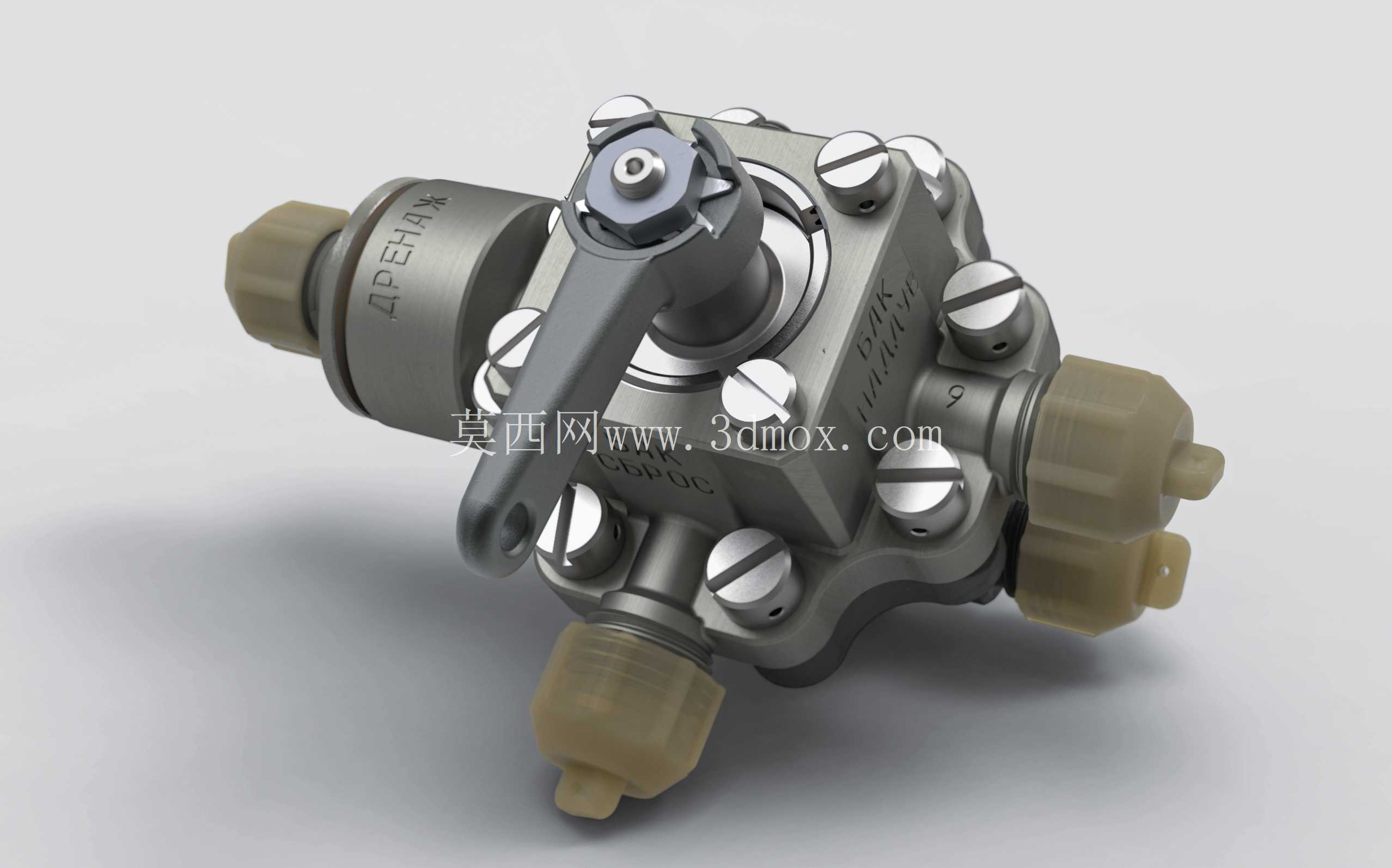

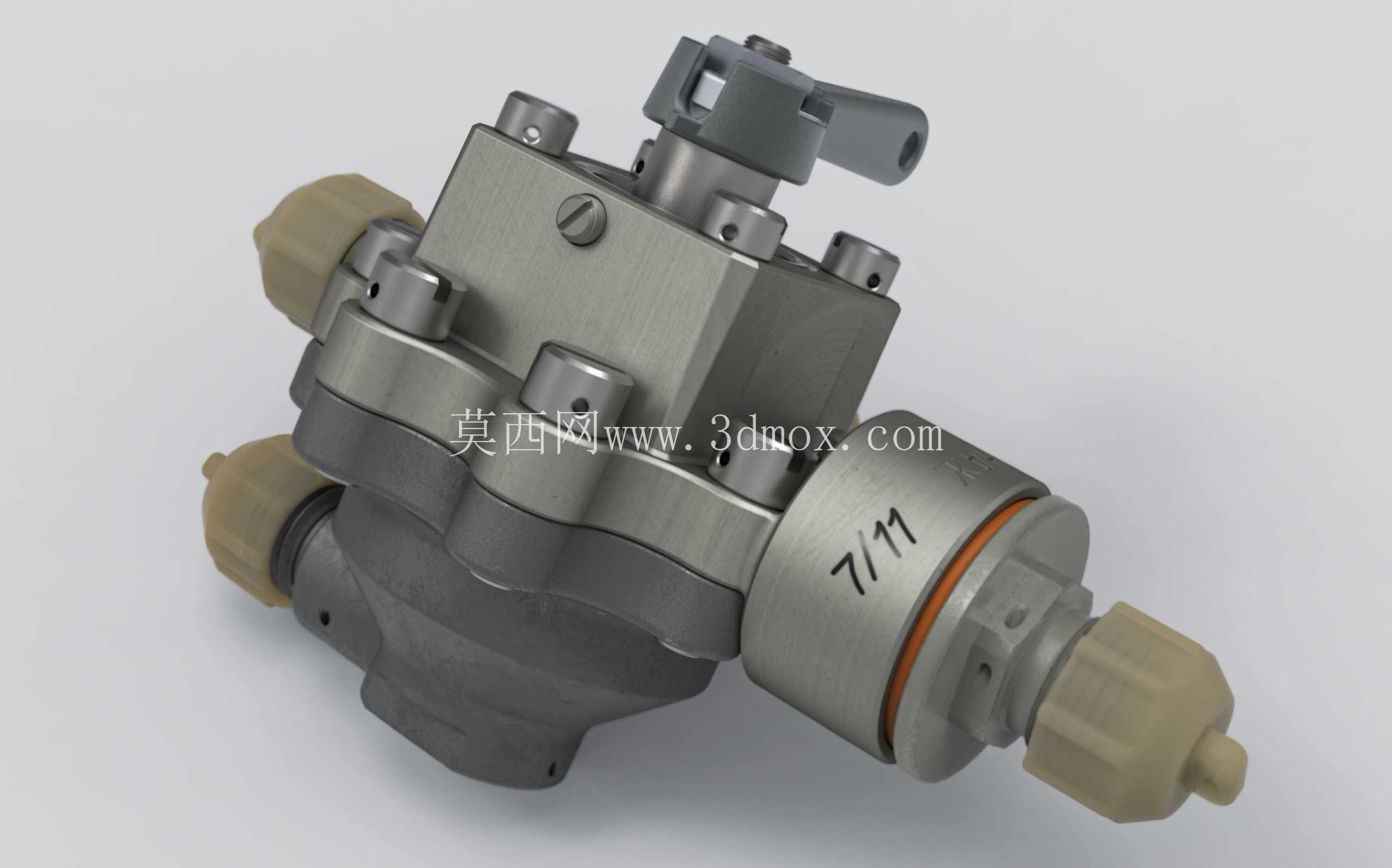

　　手动操作的拨杆结构采用大扭矩力臂设计，操作人员佩戴劳保手套也可完成管路通断的切换操作，拨杆端部的定位孔可搭配锁具使用，在设备检修、长期停机状态下可锁定阀位，避免误操作引发的管路压力异常。阀体上的两个快插式介质接口采用带防护帽的结构设计，未接管路时可封堵接口避免灰尘、杂质进入阀腔，接口的密封锥面采用高精度加工，对接标准管路接头时无需额外缠绕密封材料即可实现可靠密封，减少现场装配的工序耗时。从设计逻辑来看，该阀件采用集成式块式结构，将泄压阀芯、截止阀芯、压力感应腔全部整合在单一锻造阀体内，相比分体式阀组减少了70%以上的外接管路接头，阀体内的流道采用圆滑过渡设计，介质流经阀腔时的压力损失更小，在额定流量下不会出现明显的节流发热问题。

　　安装边界上，阀体底部设置有两个标准安装孔位，可直接通过螺栓固定在液压站的阀块安装面或者设备支架上，操作拨杆的转动行程范围内无突出结构干涉，安装时无需额外预留过大的操作空间，接口的朝向可根据实际管路布局调整安装角度，适配不同走管方向的设备布局需求。在实际选型应用中，该阀件的额定工作压力可覆盖常规中小型液压系统的压力区间，额定流量可满足多数小型液压动力单元的油箱呼吸、氮气充压管路的流量需求，整体重量控制在较低区间，即便安装在有轻量化要求的移动液压设备上，也不会带来过多的重量负载。

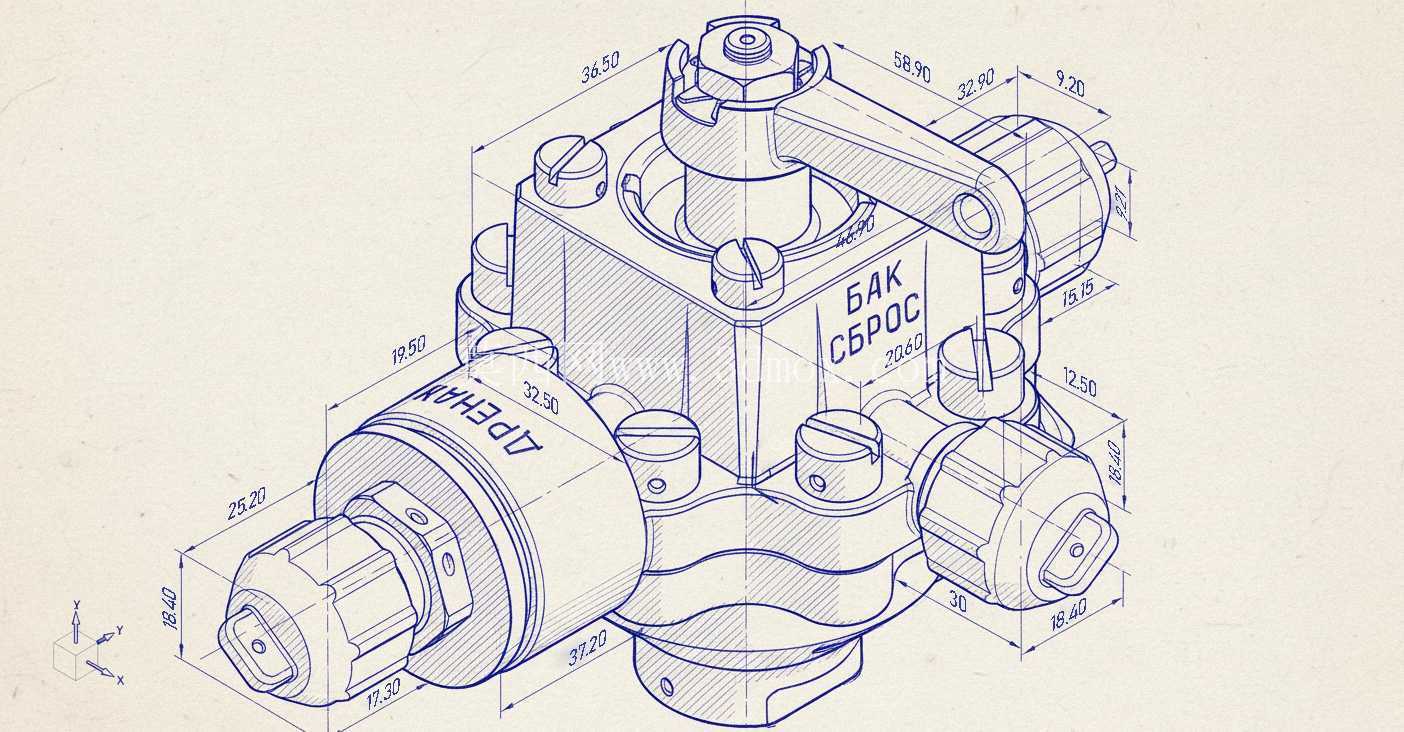

　　阀件外露的金属部件均采用防腐处理，在潮湿、多粉尘的工业车间环境下长期使用也不会出现锈蚀卡滞问题，非金属密封件选用耐温耐油材质，长期接触液压油也不会出现溶胀、硬化失效的问题，可降低设备后期的维护更换频率。在三维建模层面，该模型完整还原了阀件的所有外部结构细节，包括拨杆的转动角度范围、接口的尺寸规格、安装孔的位置坐标，可直接导入液压系统的整体装配模型中进行管路布局干涉检查，也可用于设备维修培训的拆解演示模型，帮助运维人员快速理解阀件的结构组成与操作逻辑。在液压系统的日常运行中，当液压油箱内部因温度升高、介质体积膨胀导致压力超过设定阈值时，阀内的泄压结构会自动开启，将超压的气体介质排出，避免油箱因内部压力过高出现变形、密封失效问题；当需要对液压系统进行充氮保压操作时，可通过拨杆切换阀位，接通氮气供应管路，完成充压后关闭阀位即可切断氮气通路，维持系统内部的压力稳定，整个操作过程无需额外拆装管路，操作流程简洁高效。
