M5规格网纹滚花内嵌式铜螺母结构

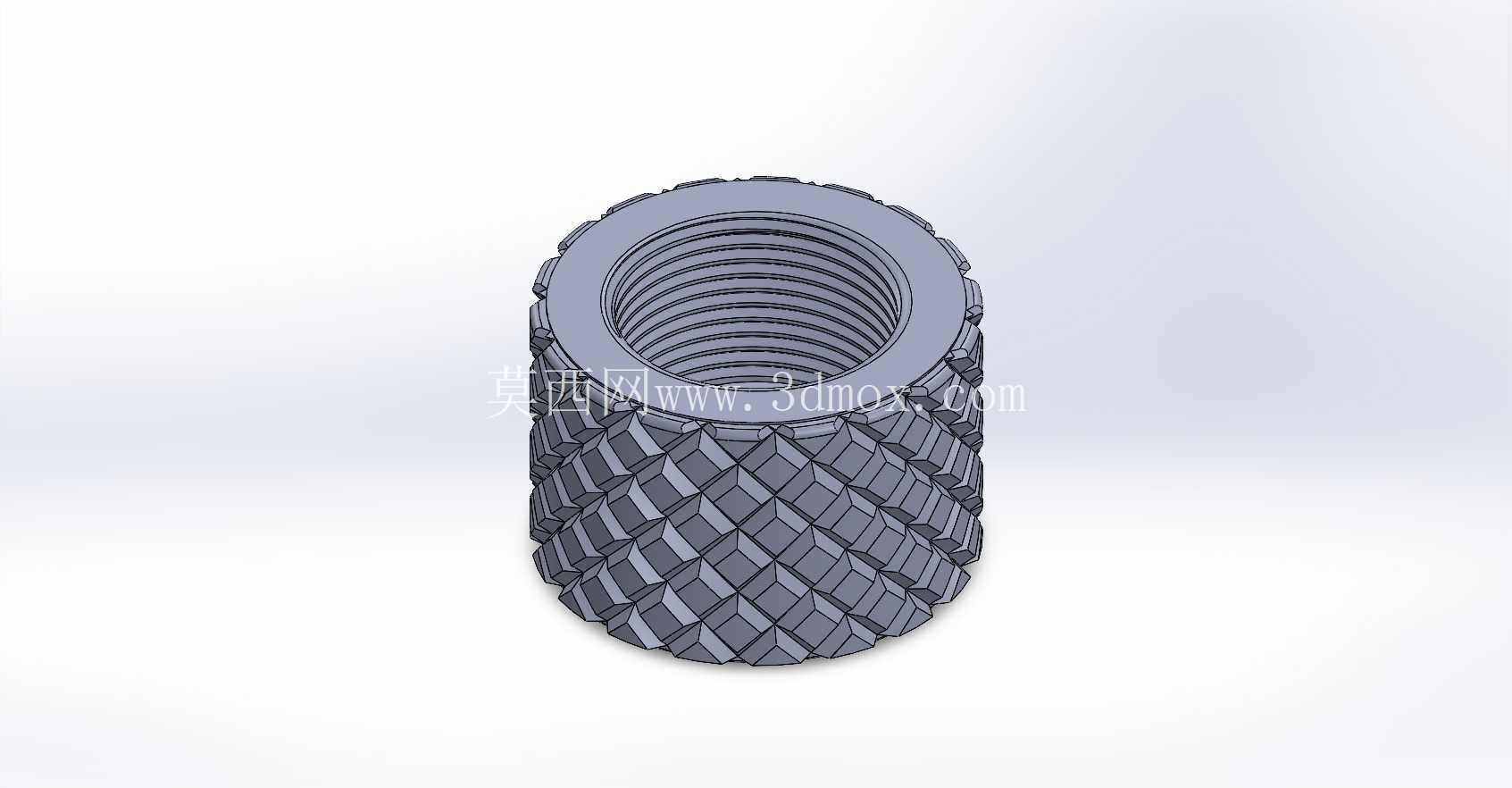

　　日常做消费电子外壳、小型家电注塑件的连接结构时，M5规格的滚花嵌装螺母是出镜率极高的紧固件，很多刚入行的结构工程师容易忽略这类小零件的细节设计，最后要么出现注塑后螺母松脱，要么螺纹同轴度超差导致螺丝锁附滑牙，要么滚花吃入塑料层深度不够，受轴向拉力时直接被拔出。这款滚花螺母的设计核心，首先是针对注塑嵌装场景做的外表面网纹滚花处理，区别于直纹滚花只能提供周向防转力的缺陷，交叉网纹的菱形凸起可以在注塑冷却后，同时嵌入塑料基体的周向与轴向间隙，不管是承受螺丝锁附时的周向扭矩，还是设备使用过程中受到的轴向拉拔力，都能形成足够的机械咬合力，不会出现跟转或者脱出的问题。从结构尺寸来看，这款螺母适配M5公制粗牙螺纹，内螺纹精度按照6H公差设计，能适配常规的GB/T 70.1内六角圆柱头螺丝、GB/T 818十字盘头螺丝等标准紧固件，不需要额外做螺纹适配。外圆的滚花齿高控制在0.3mm左右，齿距1.2mm，这个参数是经过大量注塑工艺验证的：如果齿高过大，注塑时塑胶熔体很难完全填充滚花的齿根间隙，冷却后会形成内部空隙，反而降低结合强度；齿高过小的话，咬入深度不足，受拉拔力时容易滑脱。

　　螺母的整体高度设计为8mm，这个尺寸刚好匹配常见的3-5mm壁厚的塑胶壳体，嵌装后螺母端面不会高出塑胶表面，也不会因为长度过短导致螺纹啮合圈数不足——按照螺纹连接的设计规范，M5螺丝的有效啮合圈数需要达到5圈以上才能保证足够的连接强度，8mm的内螺纹长度刚好能满足这个要求，即使塑胶件壁厚有±0.2mm的成型公差，也能保证足够的啮合余量。做三维建模的时候，很多人会直接用软件自带的滚花特征生成器，出来的滚花齿往往是尖锐的直角，实际生产中这种结构是无法直接加工的，不管是自动车床车削还是冷镦成型，滚花齿的齿顶都需要做0.05mm的微小圆角，避免加工时出现崩齿，同时注塑时也能减少塑胶熔体填充时的阻力，让塑胶更好地包裹住滚花齿。

　　另外螺母的两端都做了0.2mm的C角倒角，一端是为了注塑时方便放入模具的定位孔，避免放件时刮伤模具型腔，另一端是为了锁螺丝时起到导向作用，不会出现螺丝对不准螺纹孔导致的滑牙问题。这类滚花螺母的应用场景远不止注塑嵌装，在3D打印的结构件里也经常用到，很多人做PLA或者ABS打印件的时候，直接在打印件上攻M5螺纹，反复拆装几次螺纹就会磨损滑牙，这时候把打印件对应位置的孔设计成比螺母外圆大0.2mm的尺寸，打印完成后用热风枪加热螺母压入孔内，冷却后就能形成和注塑嵌装一样的牢固连接，反复拆装几十次也不会出现螺纹损坏的问题。

　　还有一些薄型钣金件的连接场景，因为钣金厚度只有1-2mm，直接攻牙的话啮合圈数不够，也会采用压铆的方式安装这类滚花螺母，靠滚花齿咬入钣金表面形成防转结构，比压铆螺母的安装工艺更简单，不需要专用的压铆设备，小批量生产的时候用台钳就能压装完成。设计这类零件的三维模型时，还要特别注意内螺纹的收尾结构，很多人建模时把螺纹直接做到螺母的两个端面，实际加工时内螺纹在端口位置会有不完整的收尾牙，这部分牙型是没有连接强度的，如果建模时忽略这一点，做装配干涉检查的时候就会出现误判，以为螺丝和螺母是完全啮合的，实际装配时螺丝会顶到螺纹收尾的位置，导致锁附不到位。正确的建模方式是在螺母两端各留0.5mm的光孔退刀位置，内螺纹的有效长度控制在7mm左右，和实际加工出来的零件状态保持一致，这样后续做装配仿真、工程图导出的时候才不会出现和实际生产脱节的问题。另外滚花的建模不需要把每一个齿都做的完全和实物一致，毕竟做整机装配的时候，滚花属于外观细节特征，如果整机装配体里有几十上百个这类紧固件，全细节建模会导致整个装配体的文件过大，操作卡顿，常规设计时可以把滚花部分做简化纹理处理，只有在出零件的加工工程图，或者做产品渲染的时候才需要把滚花的细节特征做出来，兼顾设计效率和模型准确性。
