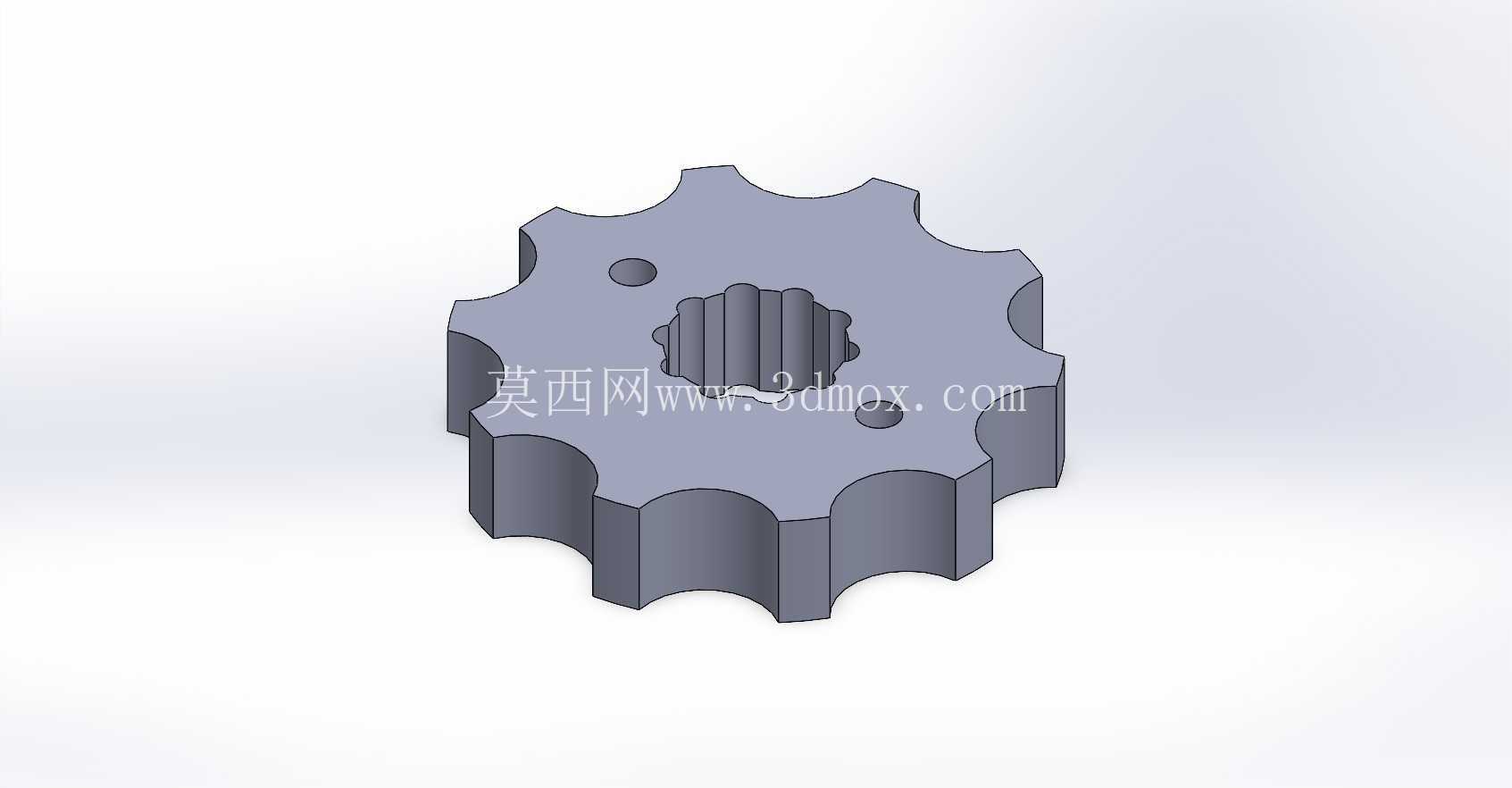

带内花键安装位的异形齿廓正齿轮结构

这类带内花键安装位的异形齿廓正齿轮，多应用在中小载荷的间歇传动工位，常见于小型压铸设备的送料机构、轻工包装线的分度传动单元，以及部分农用小型机具的动力输出端，区别于标准渐开线正齿轮，它的齿顶做了圆弧过渡的异形修型，能在低速传动场景下降低啮合冲击，减少工位频繁启停带来的齿面磕碰损伤。

从结构设计逻辑来看，中心的内花键孔采用矩形花键结构，相比单键连接，它的同轴度更好，能传递更大的扭矩，同时避免单键连接在频繁正反转时出现的键槽应力集中问题，适合需要频繁换向、启停的传动场景。齿轮本体上对称分布的两个小圆孔，是工艺定位孔，在滚齿、热处理以及后续的齿面精修工序中，可通过这两个孔完成工件的快速装夹定位，保证齿形与内花键的同轴度公差控制在0.02mm以内，减少装配后的传动径向跳动。

齿部参数设计上，没有采用标准的全齿高结构，而是根据实际传动的中心距做了齿顶高的修减，啮合重合度控制在1.2到1.4之间，既保证传动过程中不会出现脱齿问题，又能降低啮合时的滑动摩擦，减少低速运行下的齿面磨损。齿根位置做了R0.8的圆角过渡，避免热处理时齿根应力集中导致的开裂问题，同时提升轮齿的弯曲疲劳强度，在额定载荷下的使用寿命能比直角齿根结构提升30%左右。

安装边界方面，齿轮的轴向厚度为12mm，内花键的大径尺寸为18mm，小径为14mm，齿顶圆直径为68mm，安装时需要保证配合的花键轴轴向定位台阶与齿轮端面的贴合度在0.01mm以内，避免齿轮运行时出现端面偏摆。两个定位孔的中心距为42mm，孔径为4mm，装配时如果需要做动平衡校正，可通过这两个孔加装平衡配重块，将动平衡等级控制在G6.3以内，适配转速不超过600rpm的传动工况。

实际应用中，这类齿轮不需要额外加装轴向定位套，依靠内花键与轴的过盈配合加上端面的锁紧挡圈即可完成固定，相比标准齿轮的键连接加轴套固定的方式，能减少2个装配零件，缩小传动机构的轴向安装空间，适合结构紧凑的小型传动单元。齿面的粗糙度要求控制在Ra1.6以内，不需要做磨齿加工，滚齿后经过剃齿处理即可满足使用要求，加工成本比高精度磨齿齿轮低40%左右，适合批量应用在对传动精度要求不是极高，但对可靠性、成本控制有要求的民用机械、小型工业设备场景。

在压铸模具的抽芯机构传动中，这类齿轮常和齿条配合使用，异形齿廓的设计能让齿条在行程末端的传动更平缓，减少抽芯到位时的机构撞击，避免压铸产品出现飞边或者抽芯拉伤的问题。在小型输送机的分度工位，它的间歇传动特性可以保证工位停位精度控制在±0.1mm以内，满足普通轻工产品的装配、检测工位的停位要求，不需要额外加装高精度的分度机构，降低整套设备的制造成本。设计时还需要注意，齿轮的两个端面需要做0.5mm的倒角处理，避免装配时刮伤配合件的端面，同时去除热处理后的氧化皮，防止氧化皮脱落进入啮合区域造成齿面压伤。
