米格战机起落架应急释放操作机构

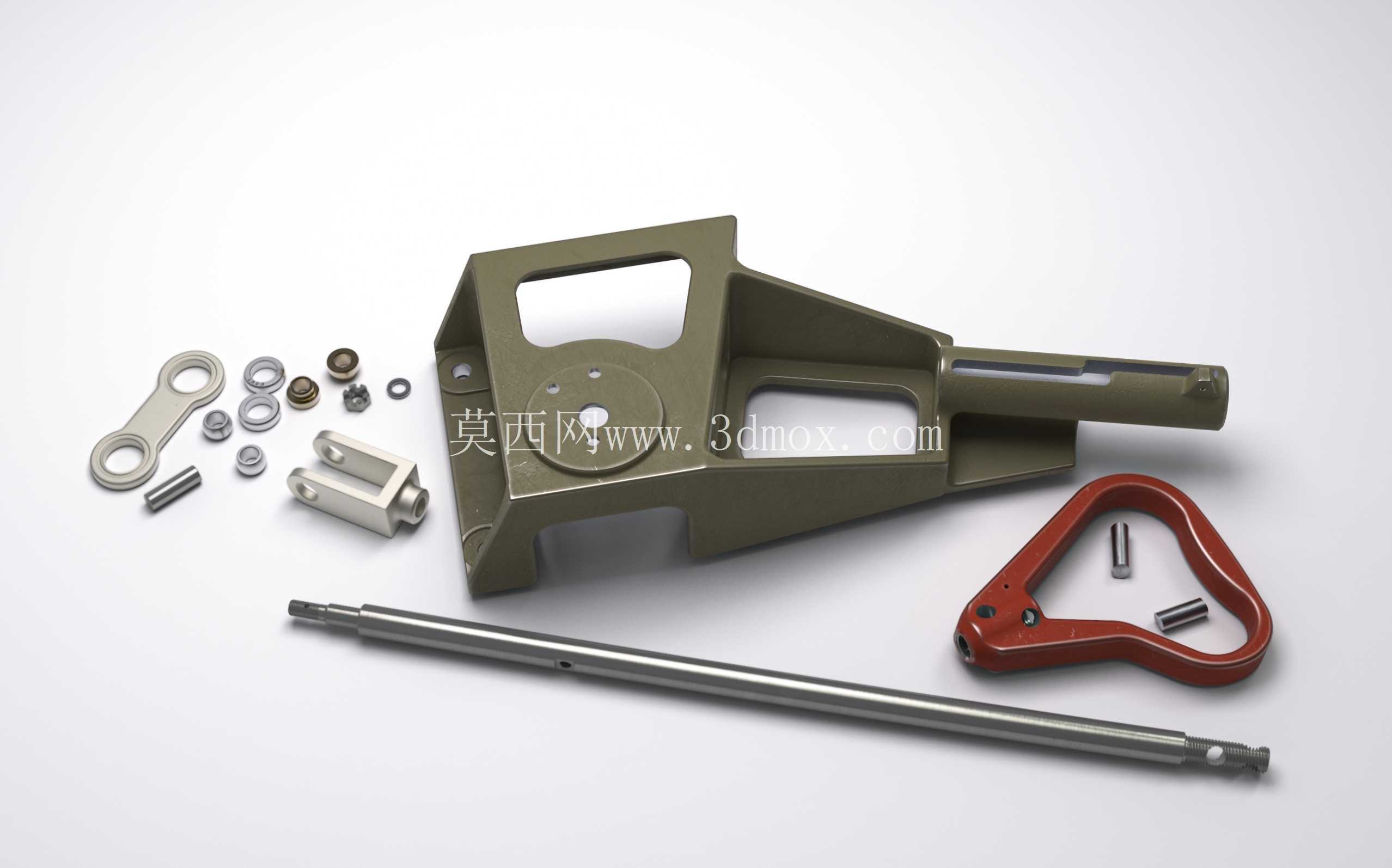

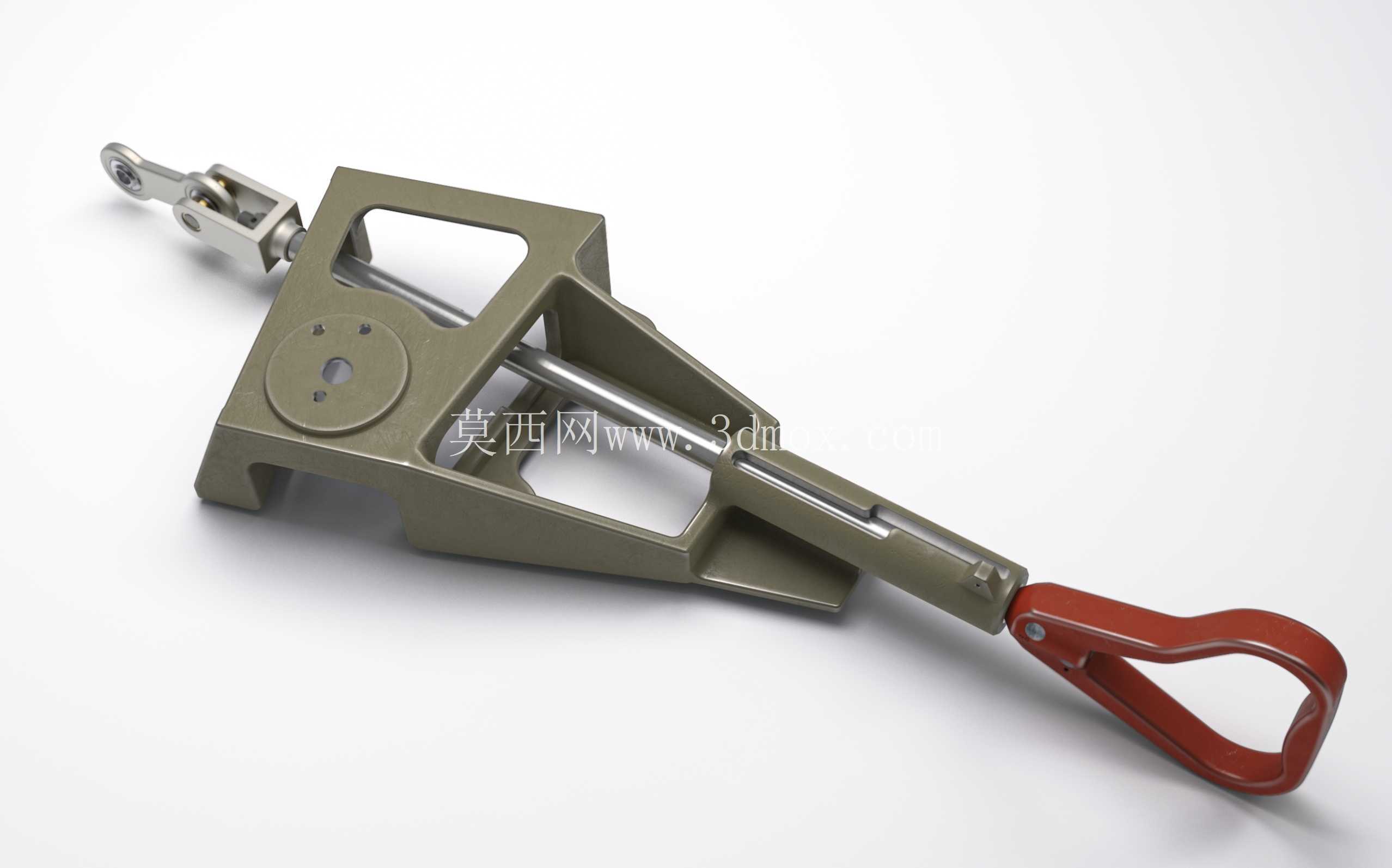

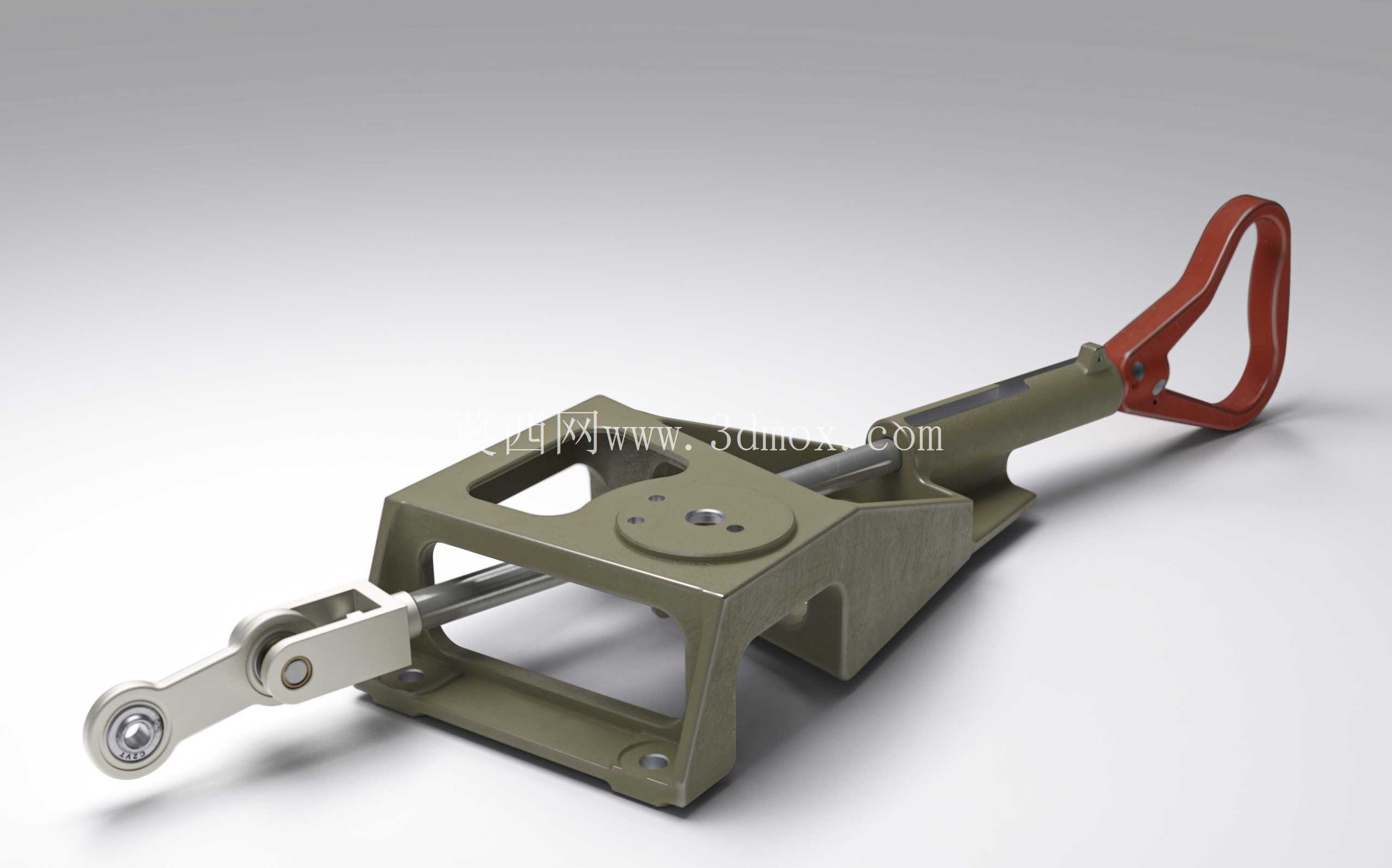

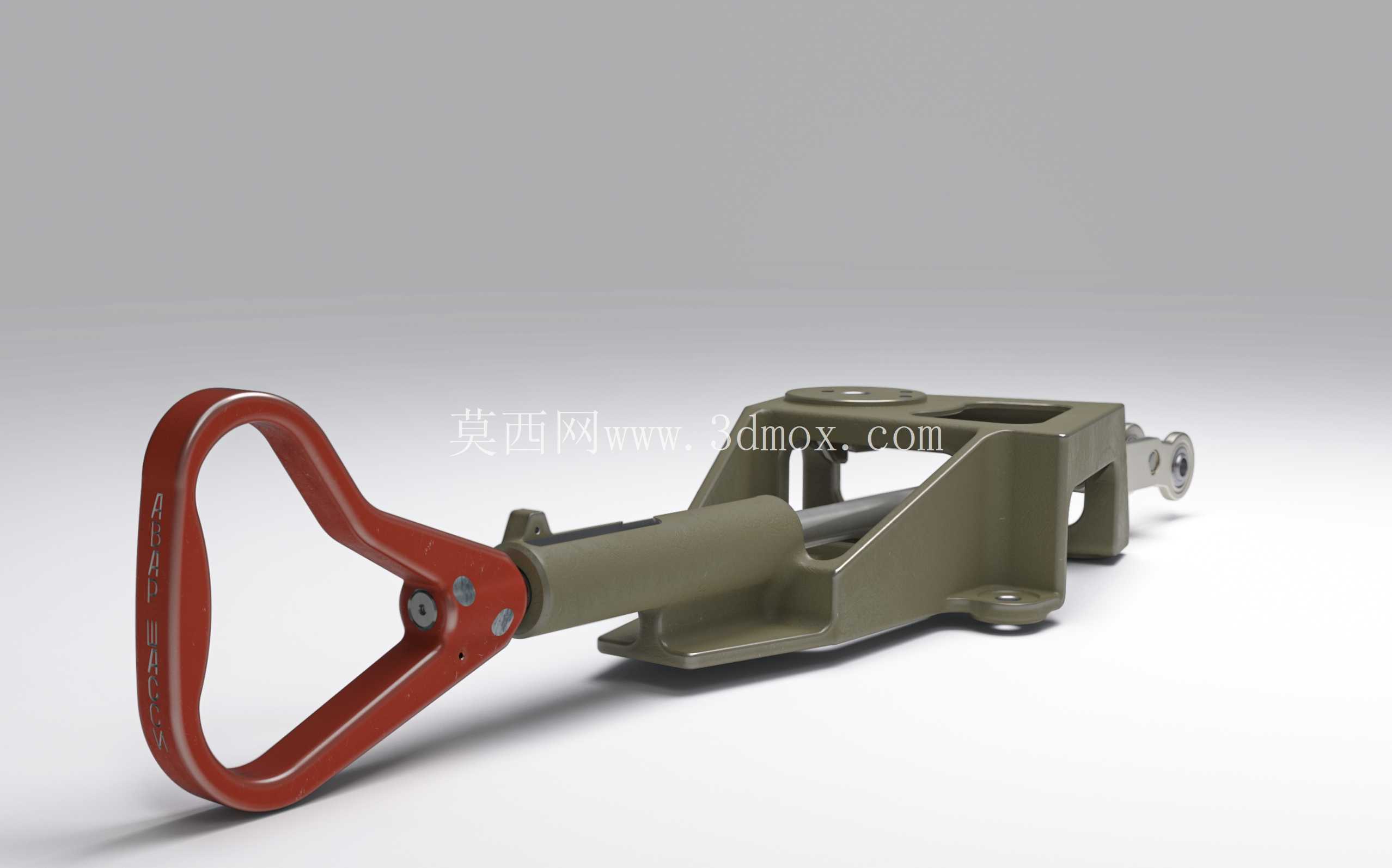

　　该机构为米格系列歼击机配套的起落架应急释放操纵组件，适配米格-23、米格-25、米格-27、米格-29、米格-31等多型苏制战机的应急放下场景，属于飞控系统的冗余备份操纵单元，当主液压系统失压、起落架正常收放回路失效时，空勤人员可通过扳动该机构的红色手柄，完成起落架上位锁的机械解锁，依靠起落架自身重力与气动力完成放下锁止，避免出现起落架无法放下的着陆险情。从结构设计来看，该机构采用分体式布局，红色D型操纵手柄为人体工学设计，表面做防滑滚花处理，手柄与主体转轴之间通过两颗内六角圆柱头螺钉紧固，手柄转动行程经过严格限位，扳动角度与上位锁的解锁行程完全匹配，避免操作过行程造成锁体结构损坏。

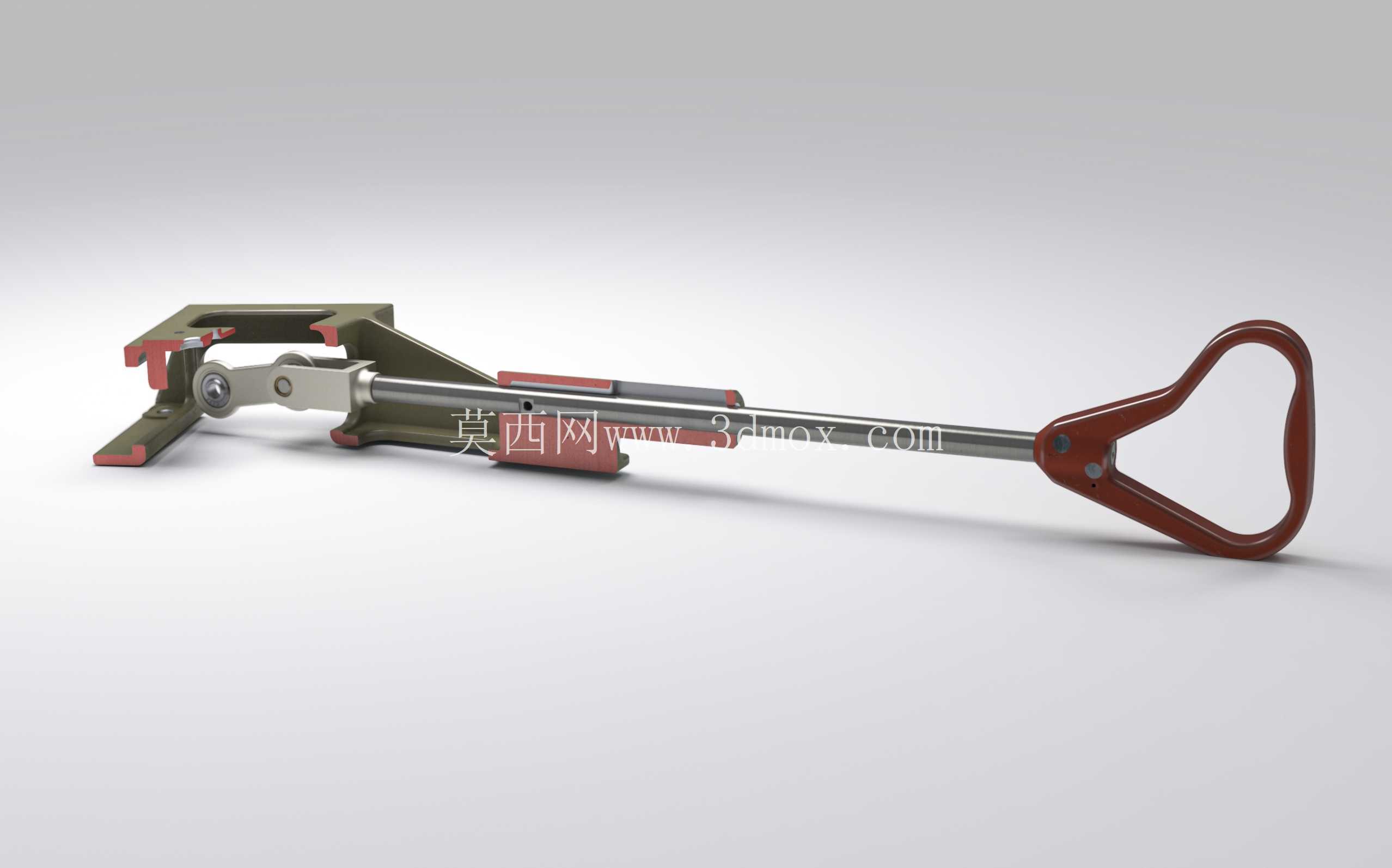

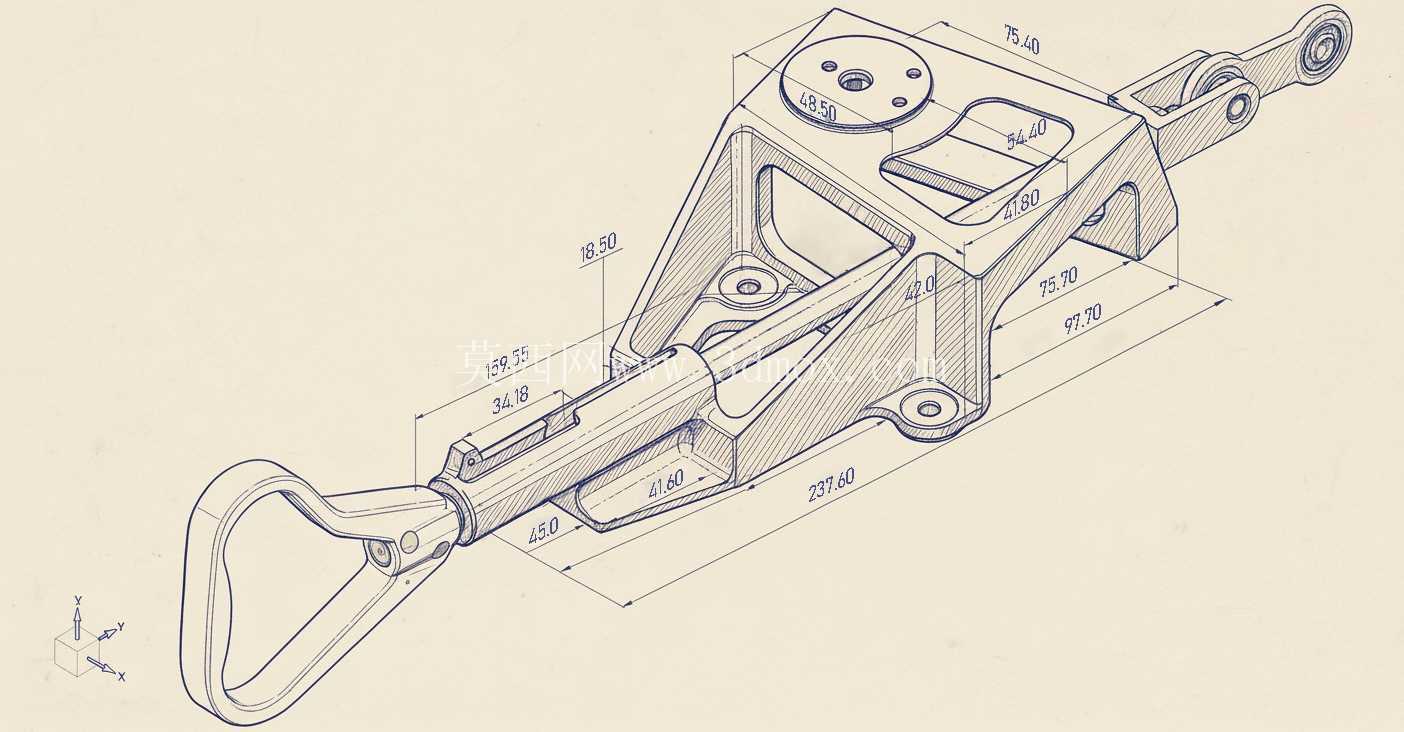

　　主体承力壳体采用铸钢材质，表面做军绿色钝化处理，兼顾结构强度与防腐蚀要求，壳体上预留两个安装固定孔，可通过螺栓直接固定在驾驶舱侧方的操纵台支架上，安装孔位间距符合苏制战机的操纵台安装标准，不需要额外加工转接支架即可完成原位替换。机构内部集成了传动推杆与复位弹簧，正常状态下手柄处于收存位置，弹簧提供预紧力避免飞行过程中手柄因振动误触发，当施加扳动力超过弹簧预紧阈值时，推杆沿壳体内部的导向槽线性移动，通过钢索传动将拉力传递到起落架上位锁的解锁摇臂，完成解锁动作。从安装边界来看，该机构整体长度约280mm，手柄展开后最大宽度约120mm，主体壳体高度约70mm，安装时需要在操纵台预留对应尺寸的操作空间，手柄的转动平面内不能有其他操纵器件干涉，避免紧急情况下操作卡滞。传动钢索的走向需要沿机身结构件敷设，每隔300mm设置一个钢索导向滑轮，减少钢索传动过程中的摩擦阻力，保证操纵力传递效率，钢索两端采用可调式螺套连接，可在装配时调整钢索预紧度，消除传动间隙，避免出现操纵空行程。

　　在实际应用场景中，该机构属于飞行安全关键件，所有承力部件都需要经过载荷试验，手柄操纵力设计在150N-200N区间，既不会因为操纵力过大导致空勤人员紧急情况下无法扳动，也不会因为力值过小容易误触，传动推杆的剪切强度满足1200N的极限拉力要求，避免操纵过程中推杆断裂导致解锁失败。机构的外露金属部件全部做了防腐处理，适应高空低温、高湿、强振动的使用环境，活动铰接点都设置了润滑油嘴，可在日常机务维护时加注润滑脂，减少铰接部位的磨损，提升机构的使用寿命。

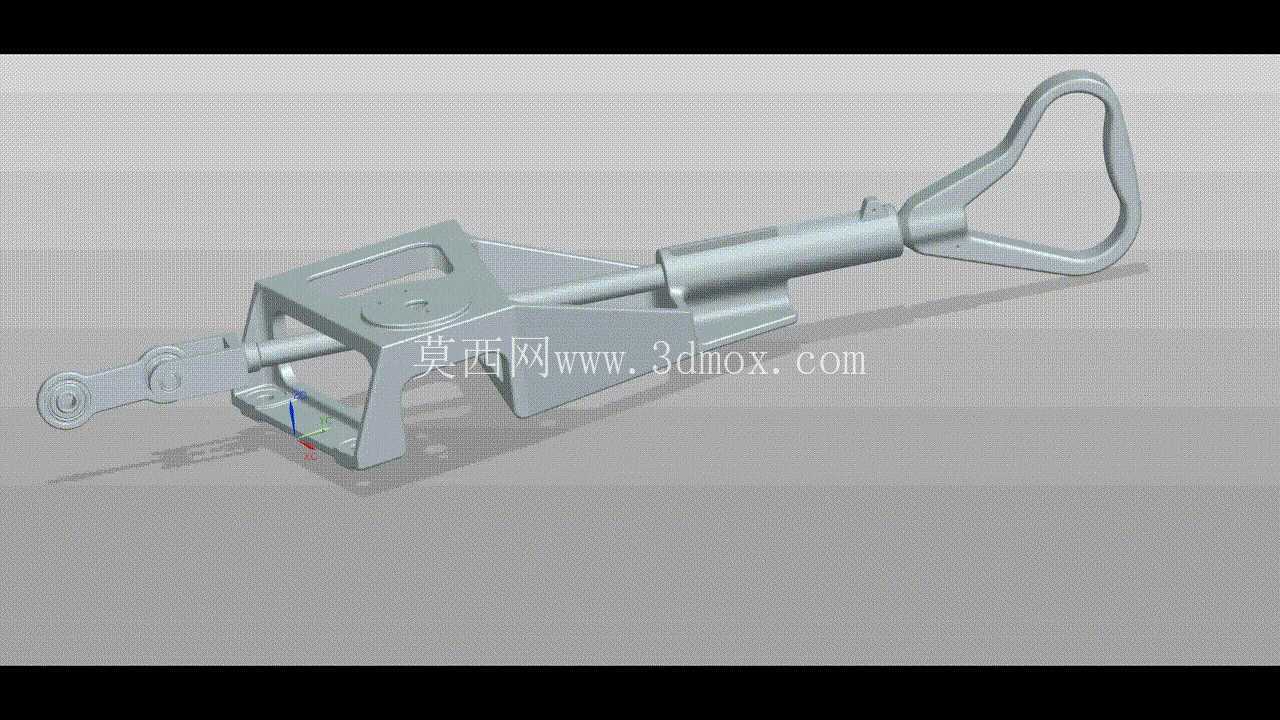

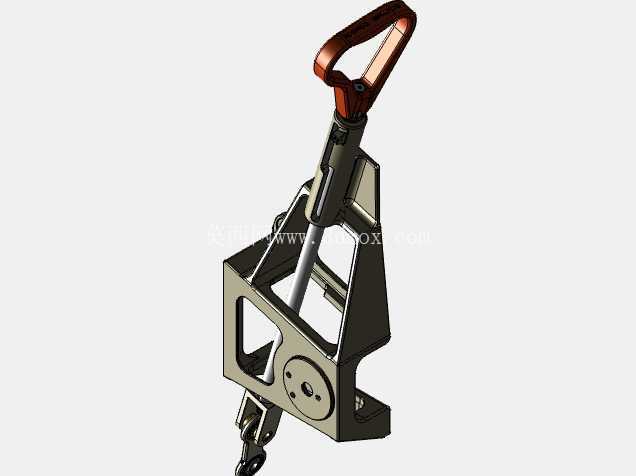

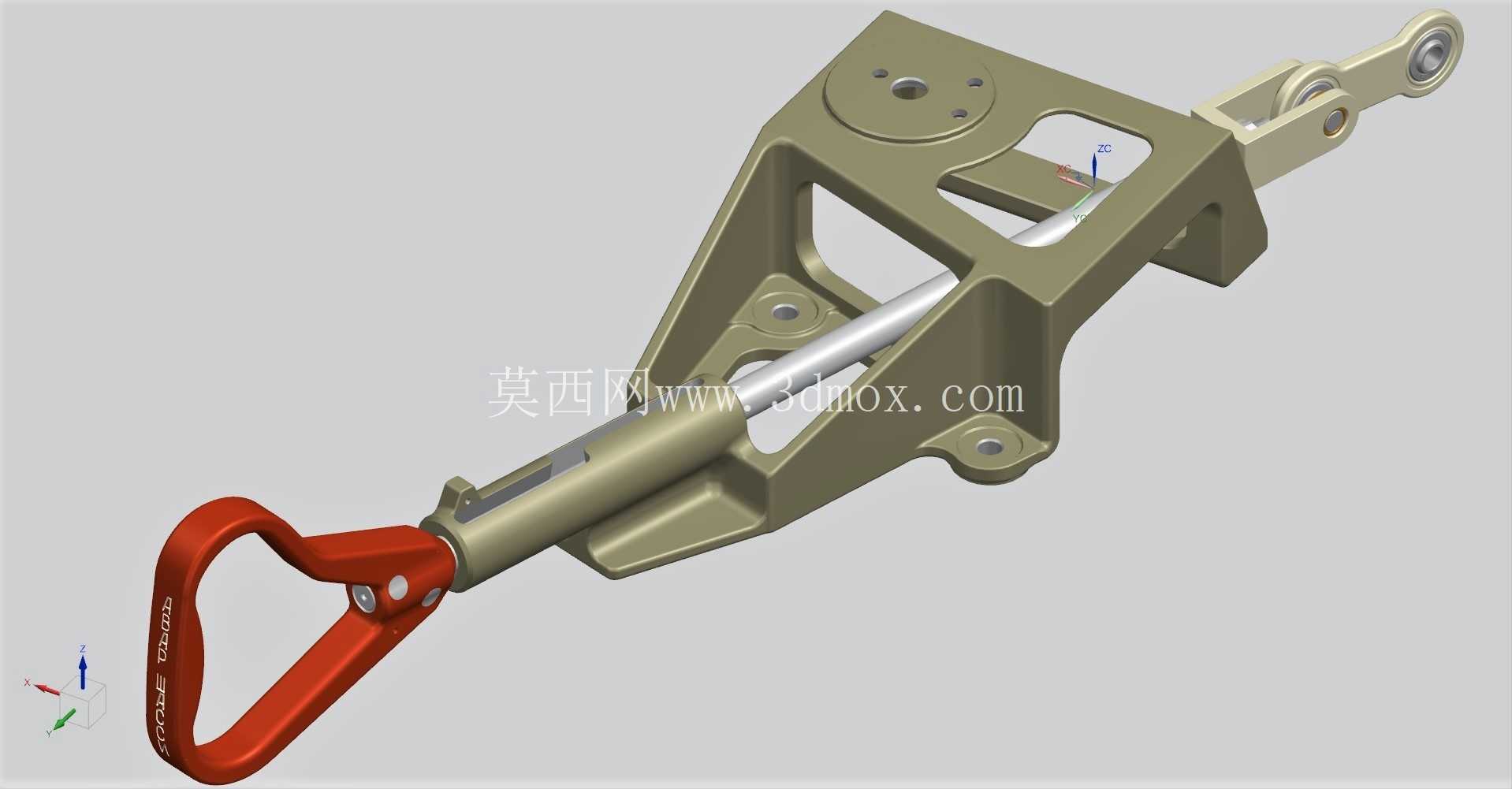

　　从建模细节来看，该模型还原了手柄的防滑纹理、壳体的铸造拔模斜度、紧固件的六角特征、铰接部位的轴用挡圈细节，各运动部件之间保留了真实的装配间隙，可直接用于机构运动仿真，验证手柄扳动过程中各零件的运动干涉情况，也可用于航空类教学演示，直观展示战机起落架应急释放系统的工作原理。在结构设计层面，该机构没有采用复杂的传动结构，全部通过刚性推杆与钢索完成力的传递，结构简单可靠性高，符合航空设备冗余设计的“简单可靠”原则，没有多余的功能冗余，所有结构设计都围绕“紧急情况下可靠解锁”这一核心目标展开，壳体的加强筋布置在受力最大的转轴安装位置，避免长期使用后转轴孔出现变形，手柄的D型环设计可保证空勤人员佩戴飞行手套时也能快速抓握，不需要精准对准手柄位置，提升紧急操作的响应速度。
