航空液压系统用GA28-100多路分配阀门

　　在民用及军用固定翼飞机的液压动力回路中，这类多通路分配阀承担着油源分流的核心作用，不同于地面工业液压系统的阀件，航空场景下的阀件需要在宽温域、强振动、持续加速度载荷的工况下保持稳定的通断与压力响应，不能出现卡滞、内泄超标的问题，否则会直接影响飞控、起落架、舵机等关键执行机构的动作可靠性。这款阀件为纯机械结构，没有额外的电控信号输入，完全依靠系统回路内的液压压力变化触发内部阀芯动作，完成不同通路的油液分配，这种设计的核心优势是可靠性冗余度高，不会因为电控线路故障、信号干扰出现误动作，在航空液压系统的安全设计逻辑里，纯机械压力触发的结构往往作为最后一级的可靠执行保障。

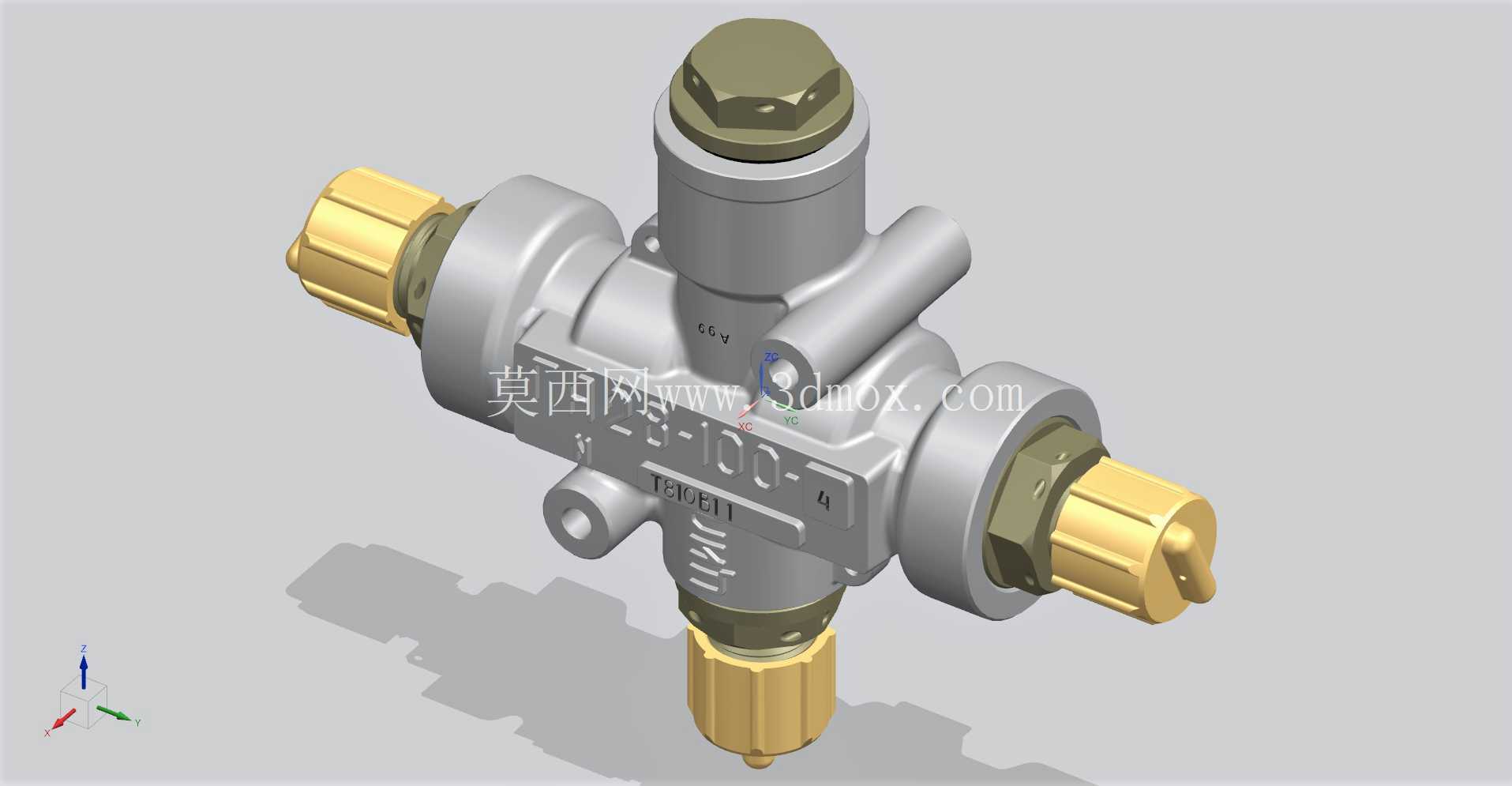

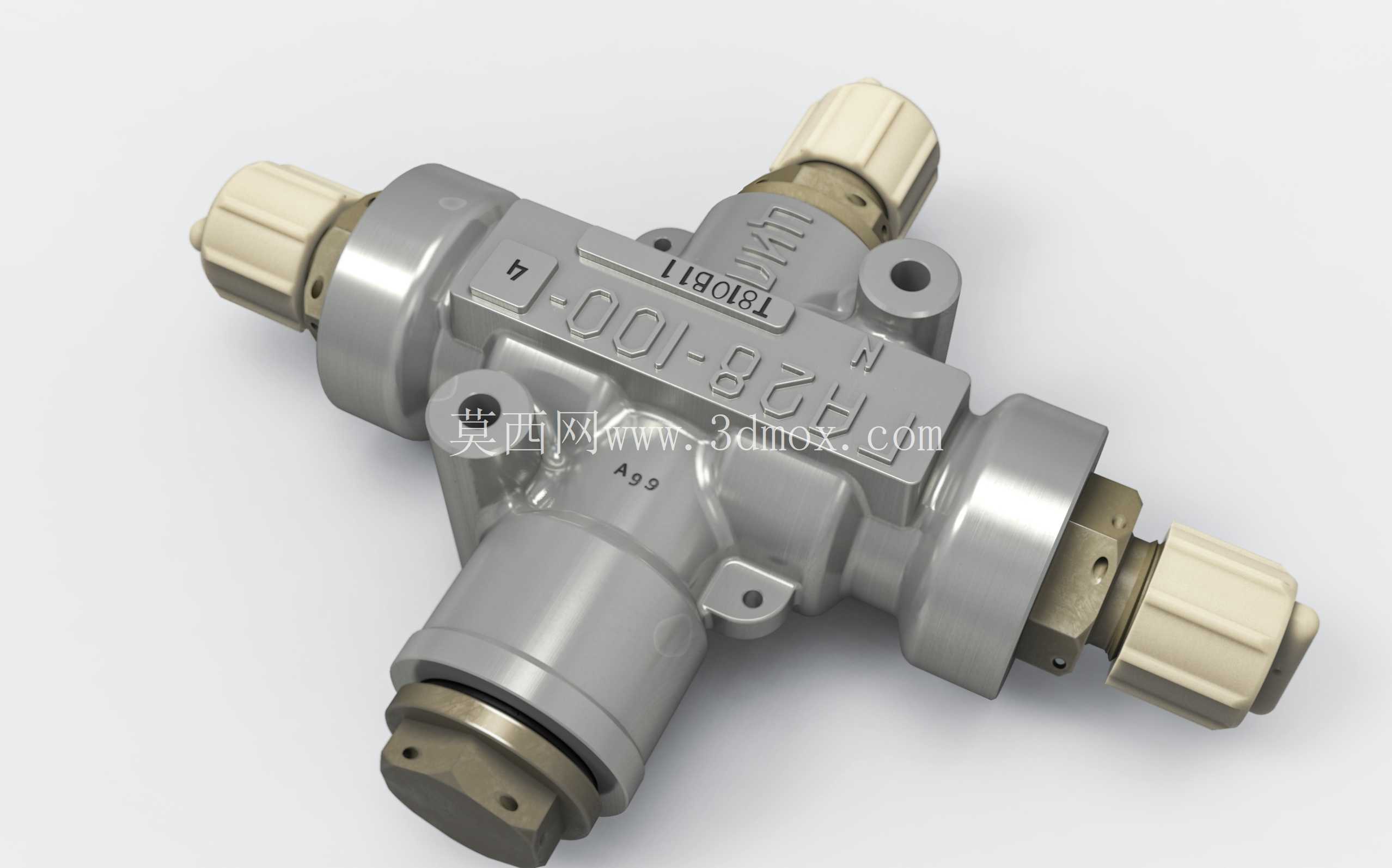

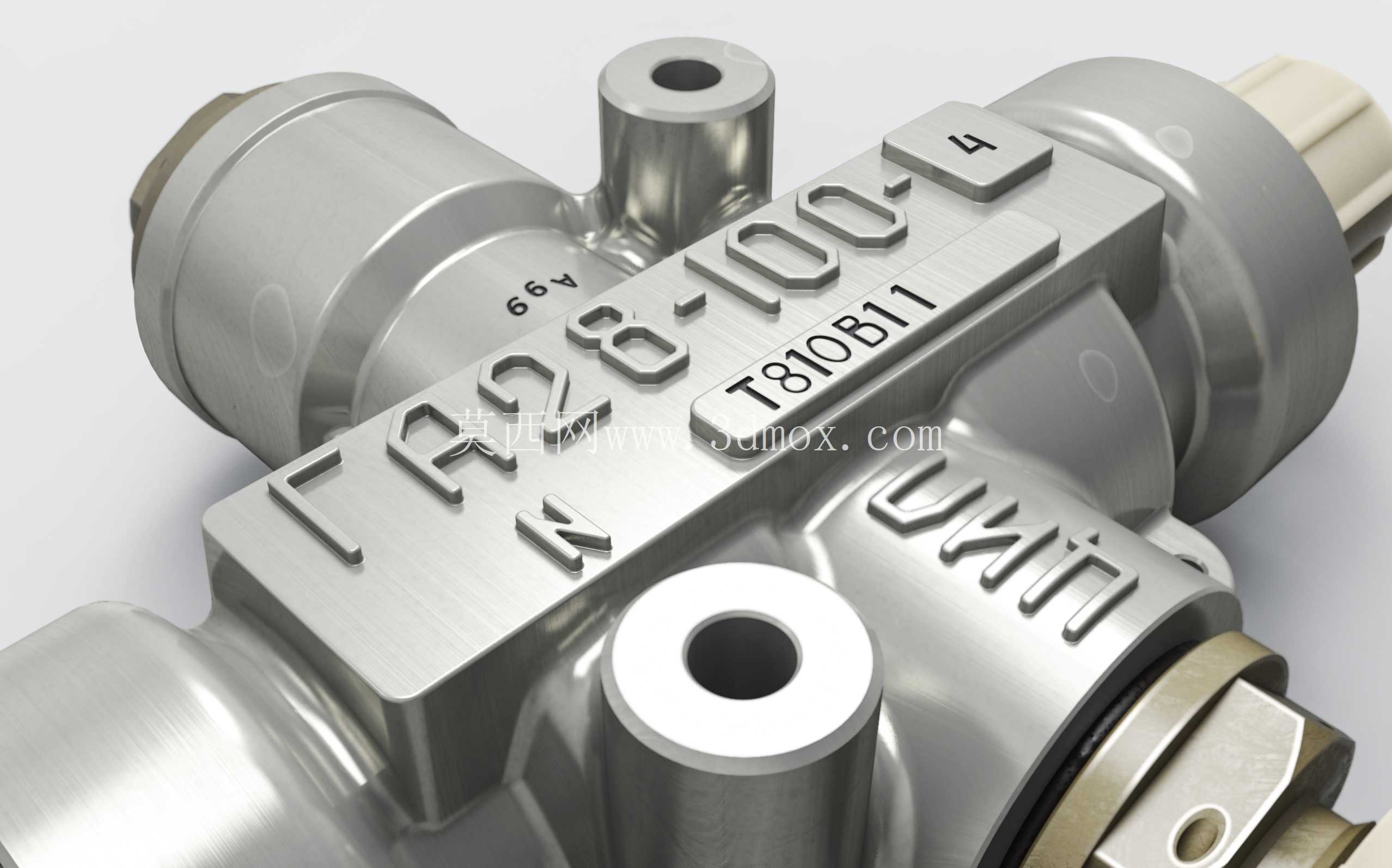

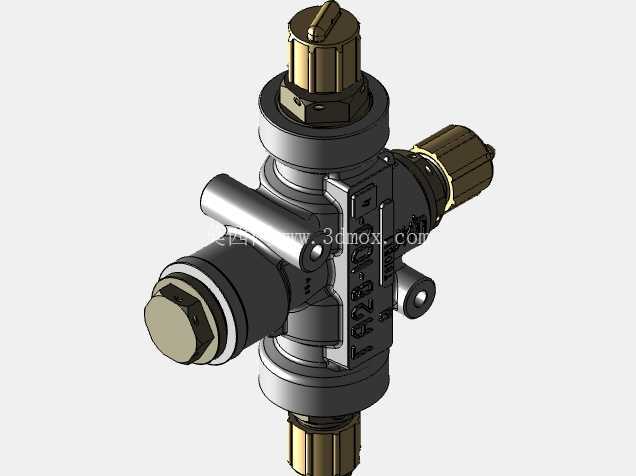

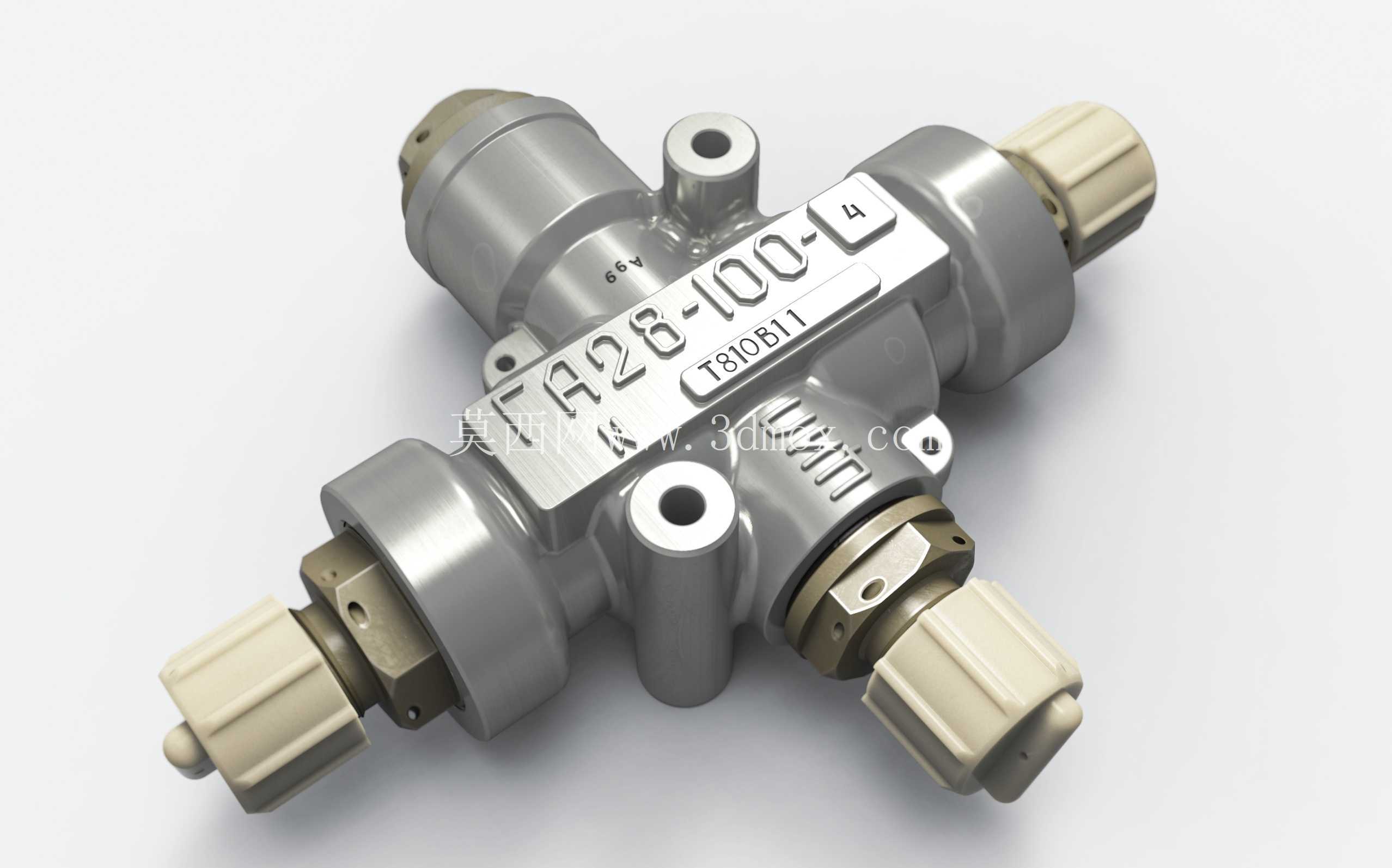

　　从结构布局来看，阀件采用十字型的主体流道设计，四个外接油口分布在主体的四个轴向端，每个油口都配置了带防滑结构的塑料防护旋帽，在未接入管路时可以封堵油口，避免加工、转运过程中金属切屑、灰尘进入阀体内腔造成阀芯划伤，油口的连接端采用标准的航空液压管路接头接口，安装时不需要额外做过渡接头适配，能够直接匹配对应通径的航空液压导管。阀体上的标识刻印直接在锻坯加工阶段完成，不会因为长期使用出现标识磨损脱落，方便机务人员在日常巡检、故障排查时快速识别阀件型号与通路编号。

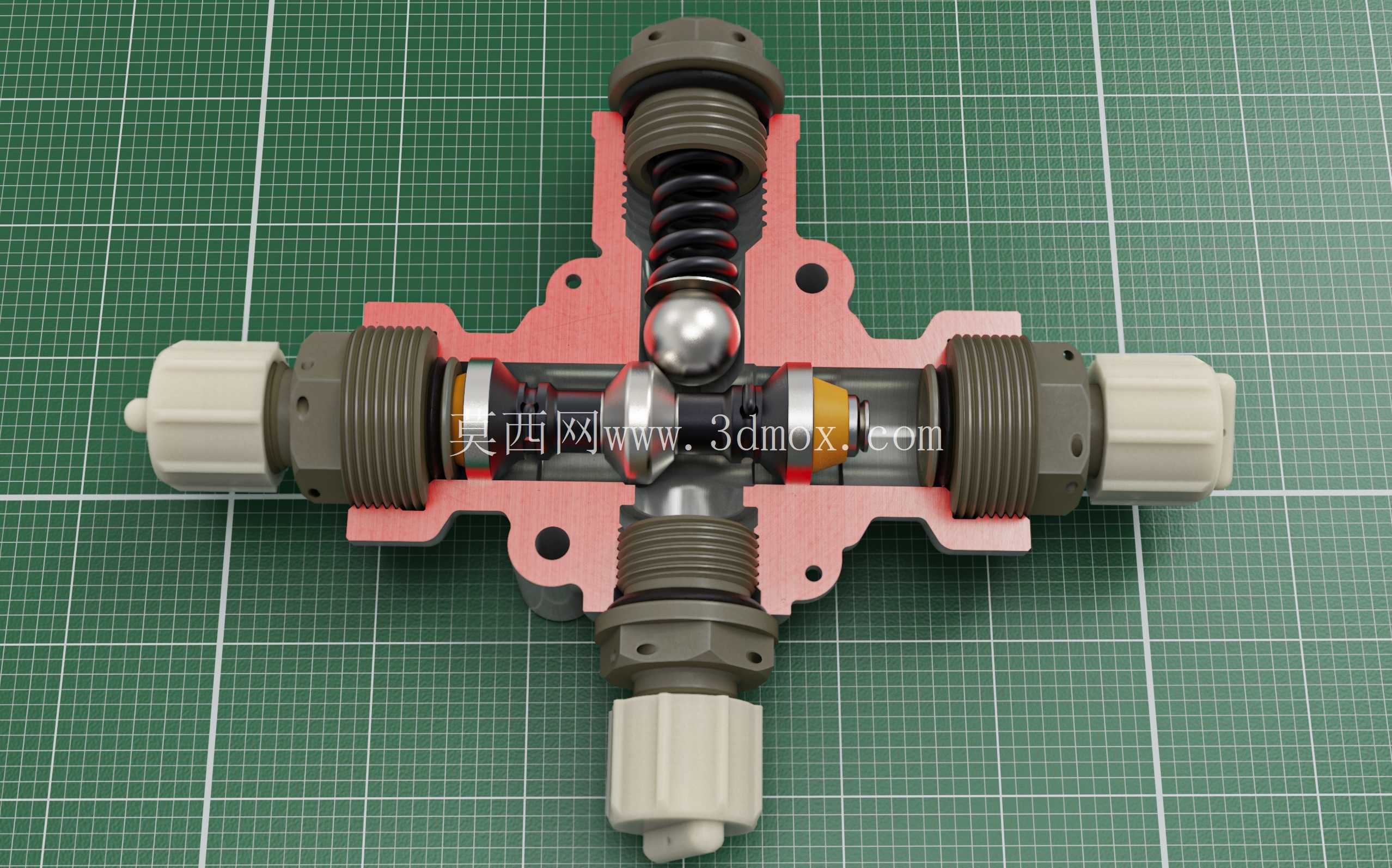

　　设计阶段首先要考虑的是内部流道的压损控制，航空液压系统的工作压力普遍较高，油液在阀内流道转向、通径变化的位置如果出现锐角结构，很容易产生局部节流发热，长期运行会加速液压油的氧化变质，因此内部流道的转角位置都做了圆弧过渡处理，同时阀芯与阀套的配合间隙控制在微米级，既保证阀芯动作的顺滑性，又能将内泄量控制在标准允许的范围内，避免不同压力通路之间出现油液串腔。安装边界方面，阀体顶部的两个光孔是安装定位孔，用于将阀件固定在液压系统的安装支架上，安装时需要保证阀件的轴向与飞机飞行方向的振动载荷方向匹配，避免长期交变载荷作用下安装螺栓出现疲劳断裂，同时四个外接油口的预留操作空间需要满足管路扳手的操作角度要求，不能出现安装后无法完成接头拧紧操作的问题。

　　不同于地面液压系统的阀件可以做定期的拆解维护，航空类液压阀件要求在定检周期内保持零故障运行，因此所有的密封结构都采用了适配航空液压油的耐温密封材料，能够在-50℃到120℃的工作温度区间内保持密封性能稳定，不会因为温度变化出现密封件硬化、收缩导致的外泄漏。在实际的系统回路中，这款阀件的上游连接液压泵的高压供油管路，下游分别连接到不同的用户单元，当某个单元的压力达到设定阈值时，阀内的对应阀芯会在压力作用下切换位置，切断或者接通对应通路的供油，实现不同单元之间的动力分配，不需要额外的传感器与控制器参与，整个动作过程完全依靠系统自身的压力变化完成，这种设计也大幅降低了整个液压系统的电控复杂度，减少了故障点。建模过程中需要重点关注各个配合面的尺寸公差带，尤其是阀芯与阀孔的圆柱度、同轴度要求，这些形位公差直接决定了阀件组装后的动作灵活性与内泄水平，同时阀体外部的各个安装接口的位置度也需要严格控制，避免安装时出现管路别劲的问题，导致接头处出现应力集中，长期振动下出现管路断裂或者密封失效。
