液压系统管路用GA162T液压减振器结构

项目分类:液压 发布时间:2026-06-29 ID:1190228
  • 液压系统管路用GA162T液压减振器结构
  • 液压系统管路用GA162T液压减振器结构
  • 液压系统管路用GA162T液压减振器结构
  • 液压系统管路用GA162T液压减振器结构
  • 液压系统管路用GA162T液压减振器结构
  • 液压系统管路用GA162T液压减振器结构
  • 液压系统管路用GA162T液压减振器结构
  • 液压系统管路用GA162T液压减振器结构
  • 液压系统管路用GA162T液压减振器结构

在液压系统的管路布局设计中,尤其是存在执行元件快速启停、换向阀瞬时切换的工况场景里,油路内的液压油流速会在极短时间内发生陡变,这种流速突变会直接引发管路内的压力冲击,也就是工程上常说的水击现象,若不对这类压力波动进行有效抑制,长期作用下会造成管路接头松动、密封件失效、精密液压元件损坏,甚至引发管路焊缝疲劳开裂的故障。GA162T液压减振器就是针对这类管路冲击问题开发的专用阻尼元件,核心作用就是吸收油路内瞬态产生的压力波动,将压力峰值控制在系统元件可承受的范围内,保障整套液压回路的运行稳定性。

从实际功能特性来看,该减振器适配的流量区间覆盖6.5至50L/min,能够在0.15到0.5秒的瞬态响应窗口内,抵消油路内从0攀升至22MPa的压力冲击,稳态工作时可将油路压力波动控制在21MPa上下,偏差范围不超过±0.7MPa,适配AMG-10牌号液压油的工作介质,可适应的液压油最高工作温度为70摄氏度,自身可在-60至160摄氏度的环境温度区间内正常工作,整体重量约0.6kg,不管是机载液压系统还是固定式液压站的管路改造,都不会给安装位置带来过大的负重负担。

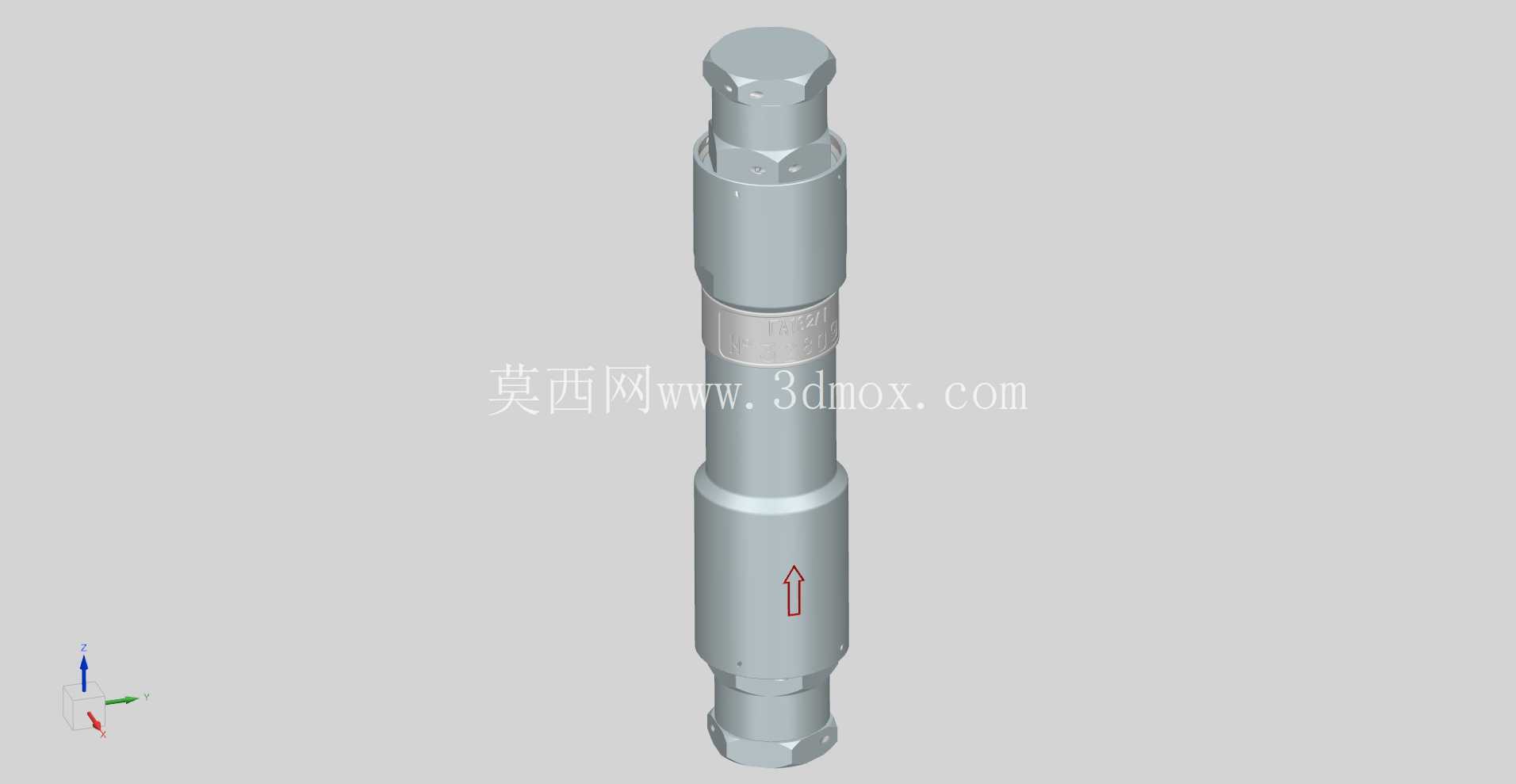

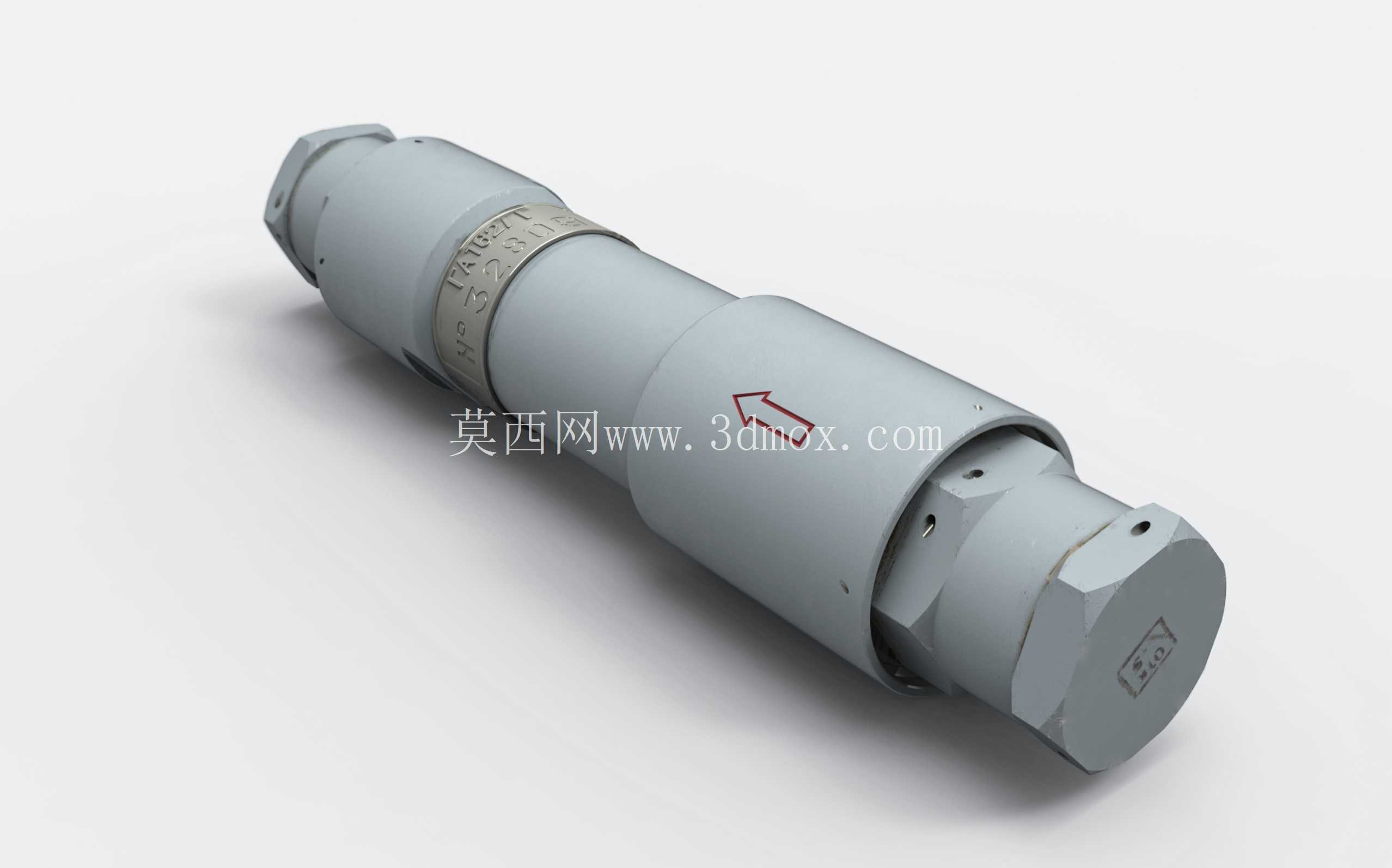

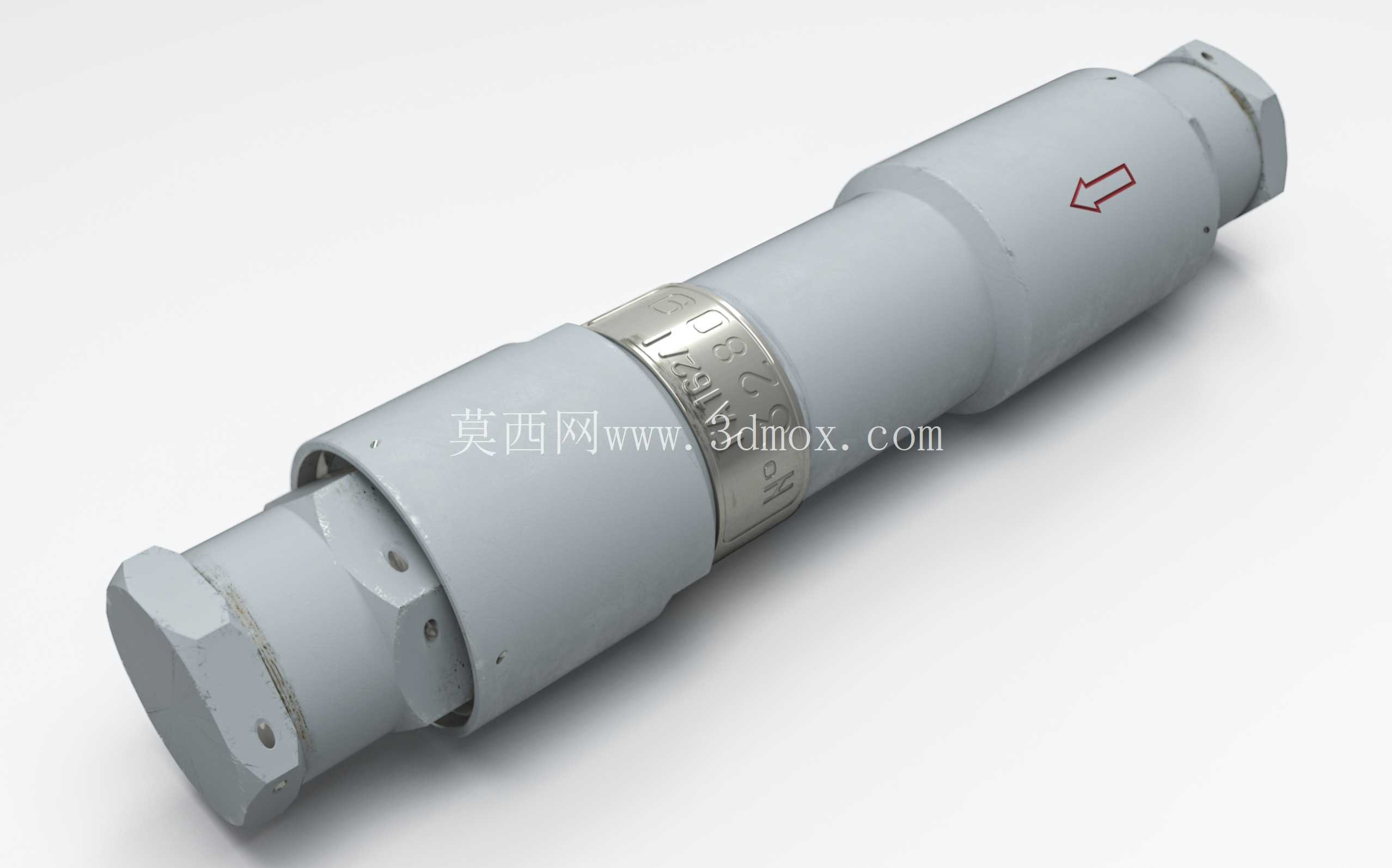

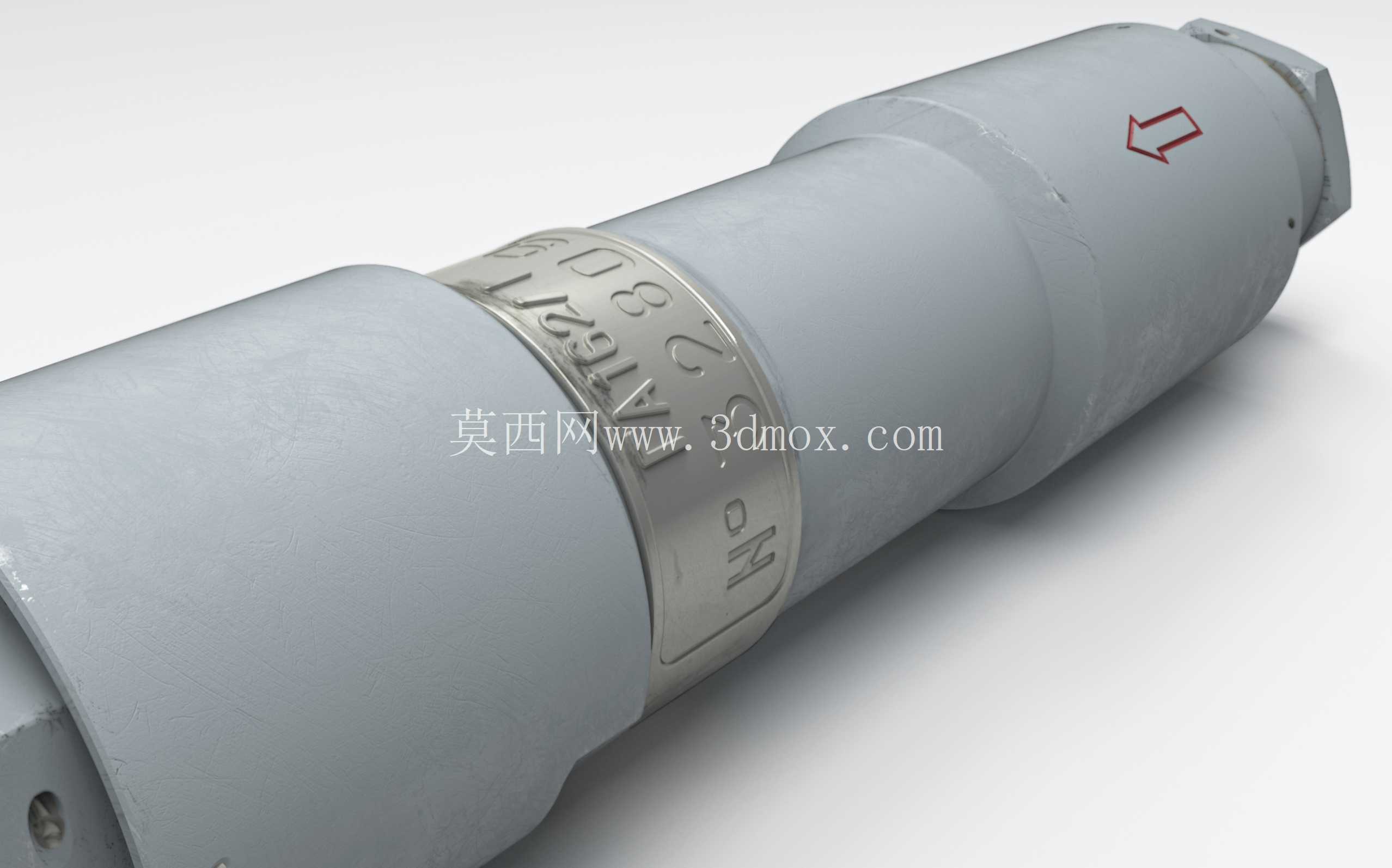

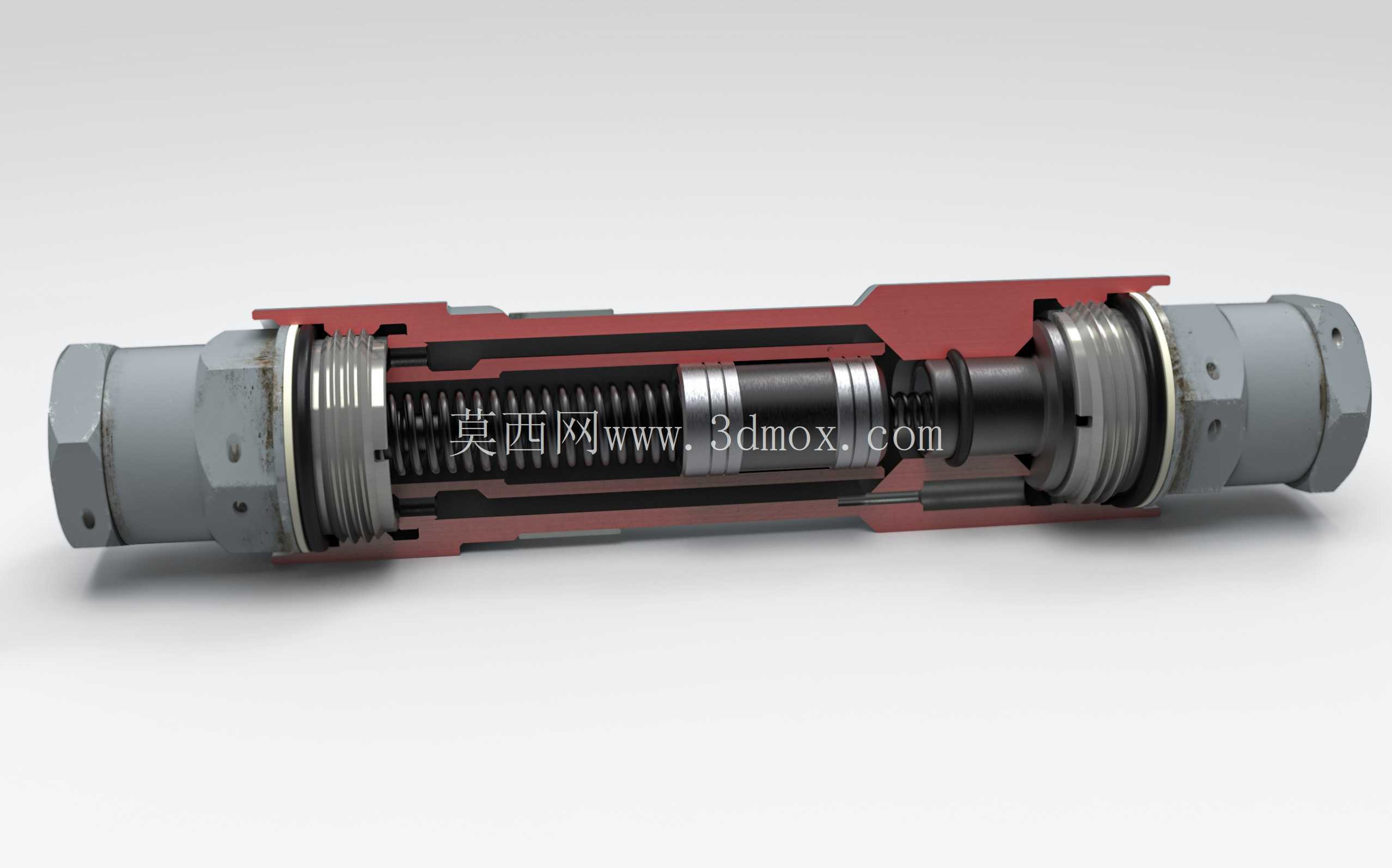

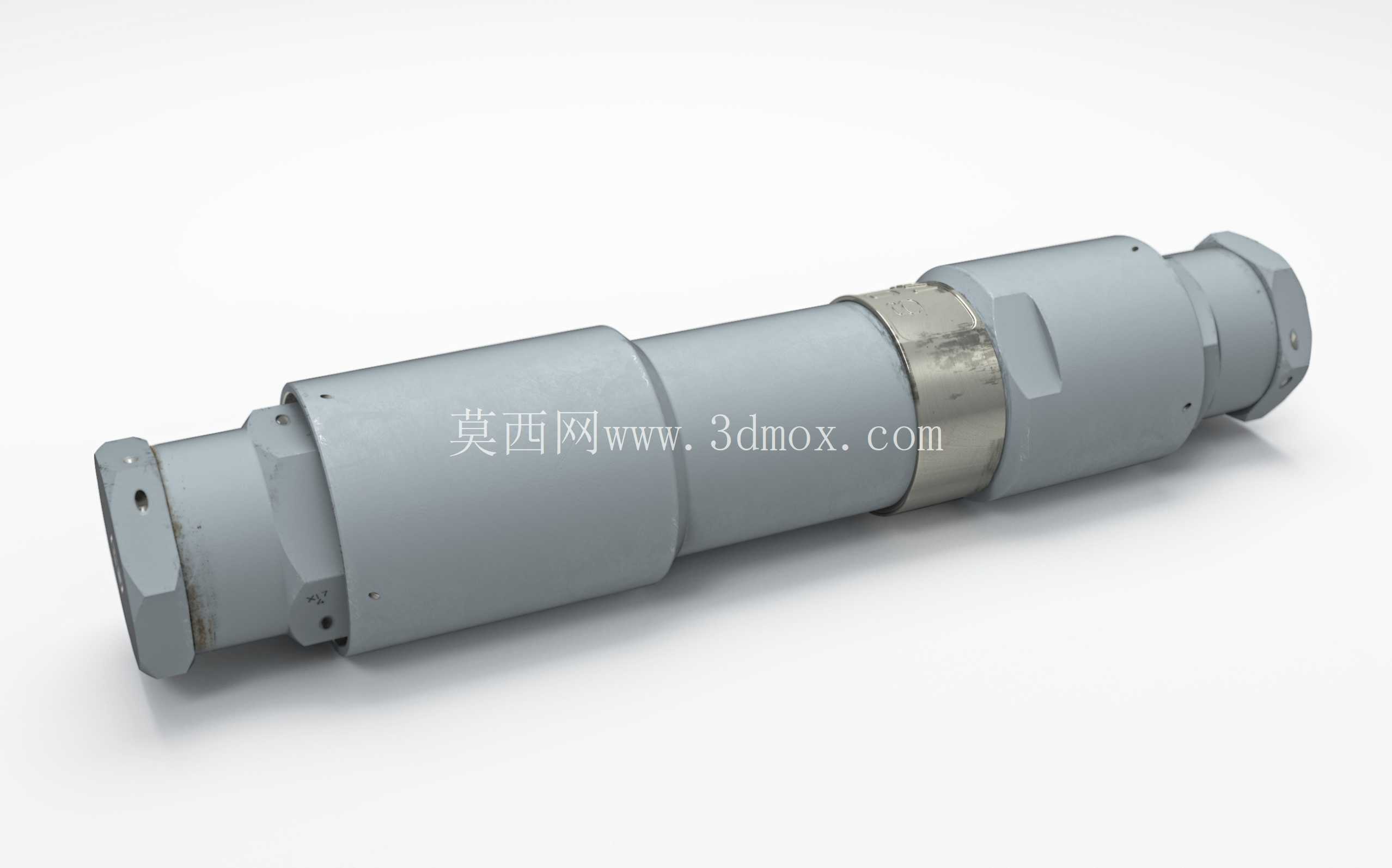

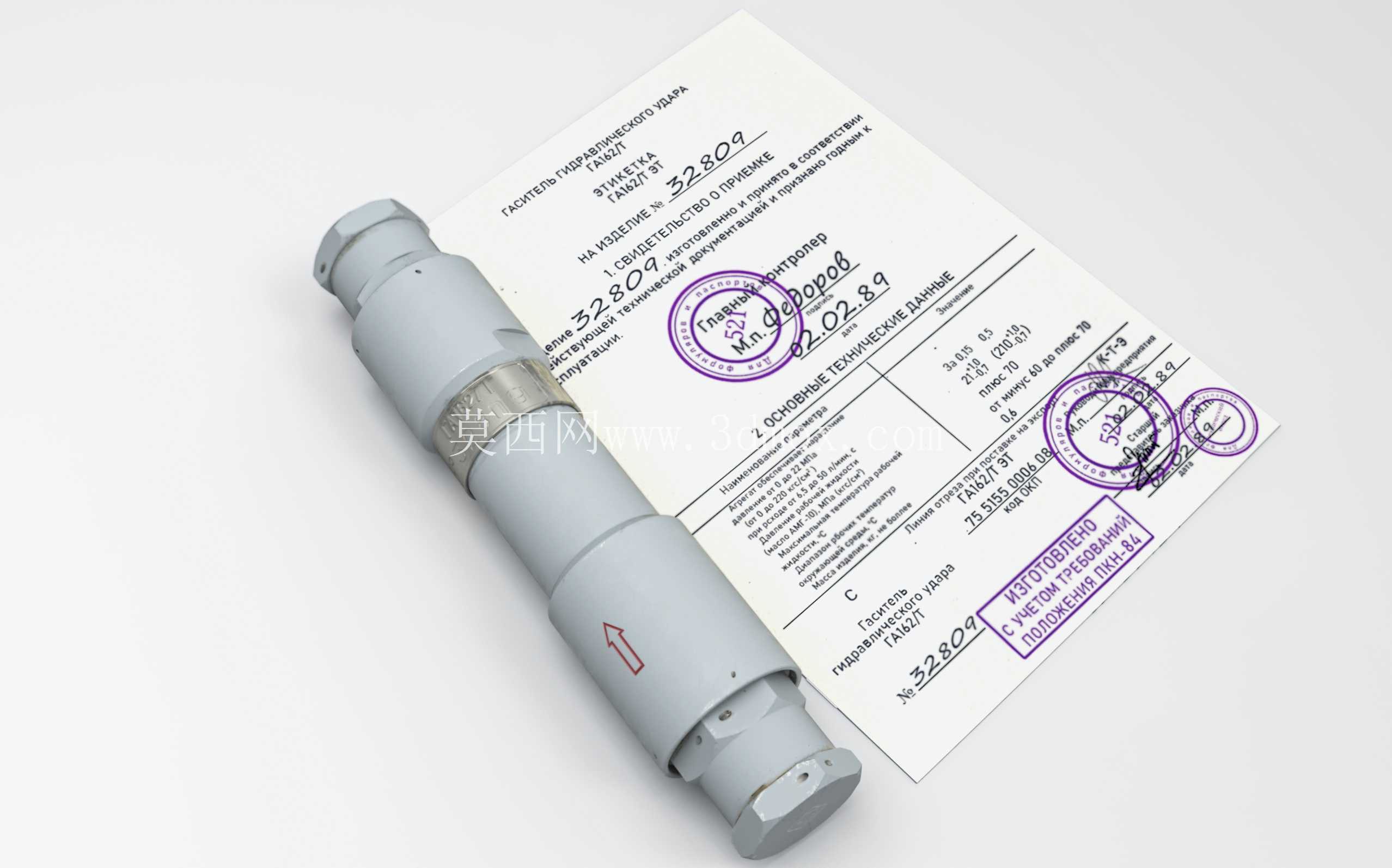

从结构设计思路上,这款减振器采用直通式的轴向布局,两端均为标准外螺纹连接接口,可直接串接在需要缓冲的压力管路当中,不需要额外设计旁通回路,安装流程和常规管路接头的装配逻辑一致,能大幅降低现场改造的设计与施工成本。筒体中段设计有标识环带,表面刻印型号参数与介质流向箭头,装配时可直观确认安装方向,避免反向安装导致缓冲功能失效。筒体内部集成阻尼缓冲结构,依靠内部流道的特殊设计,让瞬态高压油液在流经时通过阻尼耗散将冲击能量转化为热能散出,不会对油路的正常通流造成额外的压力损失,稳态通流时的压损控制在极低水平,不会影响系统的正常工作效率。筒体外部采用金属防腐处理,可适应常规工业场景下的油污、潮湿环境,长期使用不会出现表层锈蚀脱落的问题。

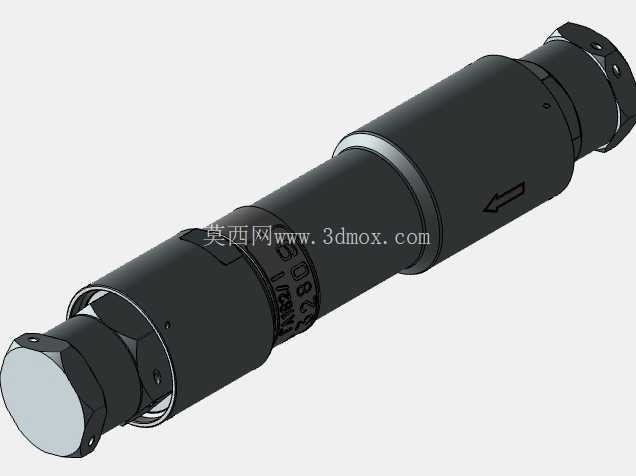

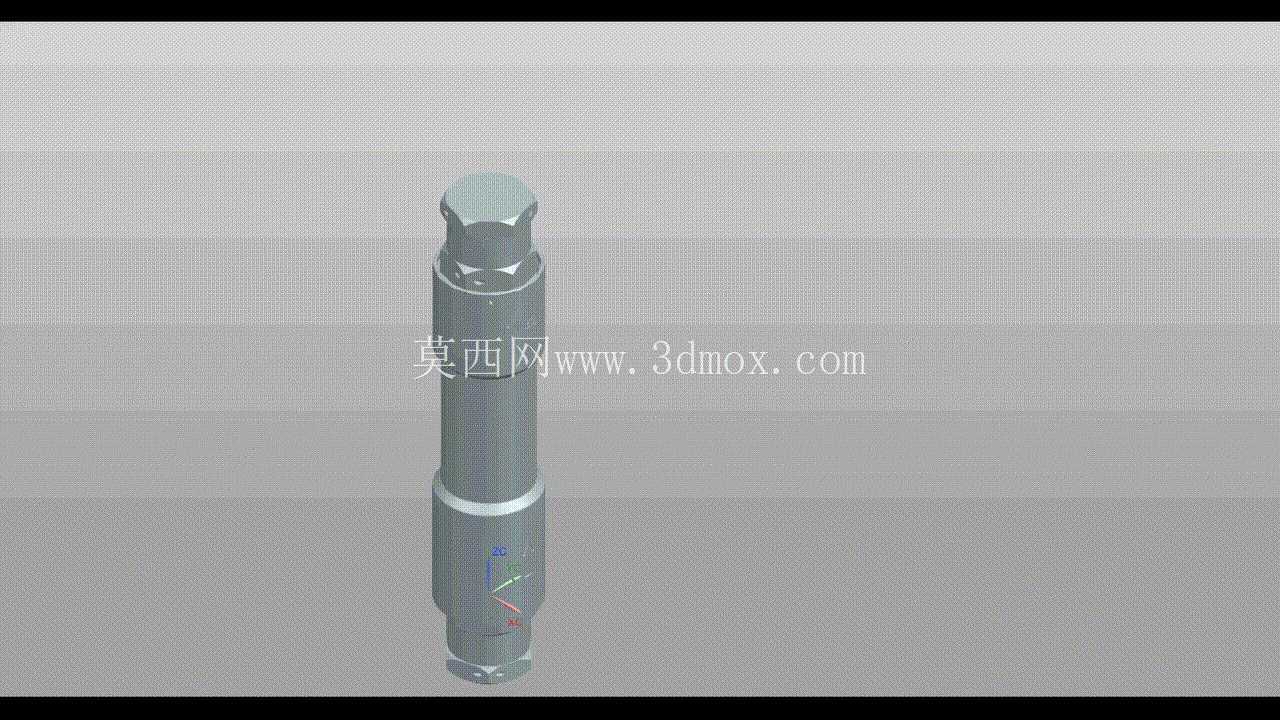

从安装边界与尺寸适配角度,该减振器为长圆柱外形,整体轴向长度适配常规DN15至DN20通径的液压管路安装空间,径向最大外径小于同通径高压截止阀的安装尺寸,在管路排布时不需要预留过大的径向操作空间,两端的连接接口尺寸可直接匹配常用的液压管路硬管、软管接头规格,不需要额外加工过渡转接头。安装时只需注意将箭头标识方向与油路正常工作的流向保持一致,两端螺纹连接时按照标准液压接头的拧紧力矩操作,避免过紧造成筒体变形或者过松引发渗漏即可,日常使用过程中不需要额外的维护操作,内部无需要定期更换的易损件,可长期稳定运行。在实际选型应用中,这类减振器常被布置在换向阀的出口侧、液压缸的进出油口附近、或者长距离液压管路的中段位置,针对不同的冲击强度,也可以多组串接使用来获得更好的缓冲效果,尤其适合在工程机械、航空液压系统、高精度液压试验台这类对压力稳定性要求较高的场景中使用,能够有效延长系统内精密液压元件的使用寿命,降低管路系统的故障停机概率。
