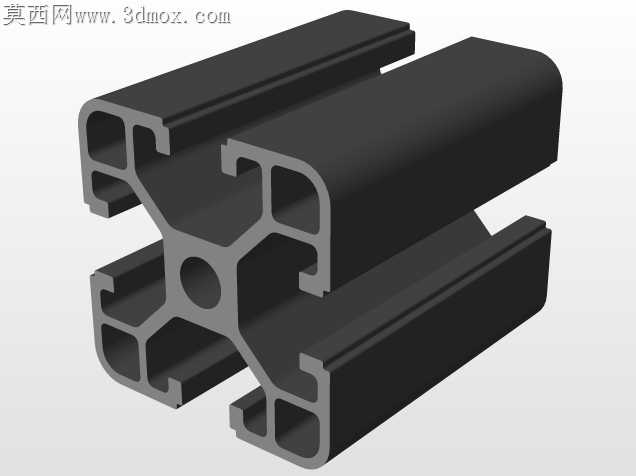

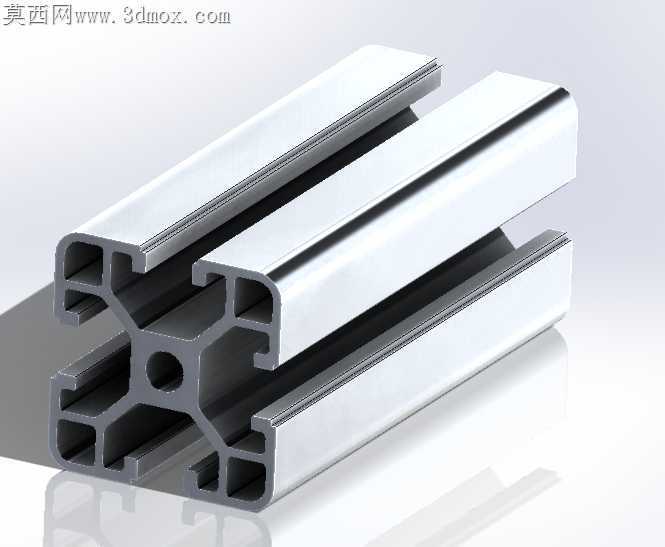

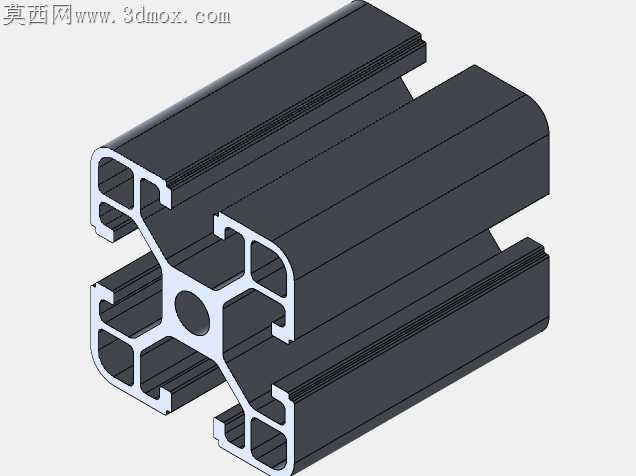

工业框架用4040双槽欧标铝型材结构

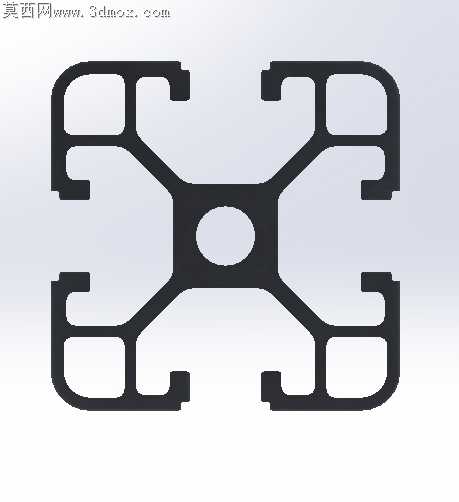

常规40系列铝型材在重载机架搭建中常出现槽口滑牙、拼接错位的问题，这款双槽结构的4040铝型材在截面设计上做了针对性的适配调整。中间的十字加强筋做了1.2mm的壁厚加厚处理，比普通同规格型材的筋位厚出0.3mm，刚好抵消挤压生产时铝料流速不均带来的筋位塌陷缺陷，不用后续做二次校直就能满足1.2米跨距下0.1mm以内的直线度要求。两侧的T型槽做了圆角过渡处理，槽口边缘留了0.2mm的挤压余量，阳极氧化后槽口净尺寸刚好卡在8.2mm，配套的T型螺栓滑入时不会出现卡滞，锁紧时螺栓头能完全贴紧槽底，不会因为槽口倒角过大出现锁紧打滑的情况。型材端面的中心孔做了沉台设计，拼接时内置的连接件可以完全嵌入沉台内，不会出现端盖盖不严、连接件突出的问题，相邻两根型材垂直拼接时，端面的定位凸台刚好卡入另一根型材的侧槽定位缺口，不用额外做打表找正就能保证拼接垂直度控制在0.05mm以内。外表面的圆弧过渡做了R1.5的圆角处理，既避免了尖锐边角划手的安全隐患，也让阳极氧化时的膜厚分布更均匀，不会出现边角处膜层过薄容易氧化发黑的问题。型材的三个空腔做了不等分设计，靠近安装面的空腔壁厚做了加厚处理，安装脚轮或者支撑脚时，攻牙后的螺纹啮合长度能达到8mm，完全满足单根型材80kg的承重要求，不会出现螺纹滑牙、支撑脚脱落的隐患。槽内的防滑筋做了锯齿状设计，嵌入的密封条或者板材不会因为设备运行的振动出现松脱滑落，不用额外打胶固定就能满足防护等级要求。这种结构的型材在自动化设备机架、流水线工作台、检测设备护罩的搭建中，能减少至少30%的装配调整时间，也能降低后续使用过程中的维护成本，不用频繁因为型材变形、连接松动做停机调整。
