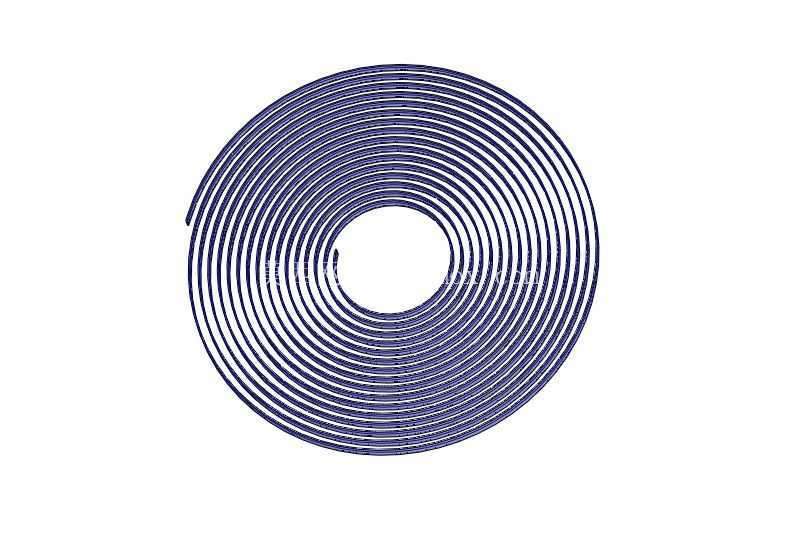

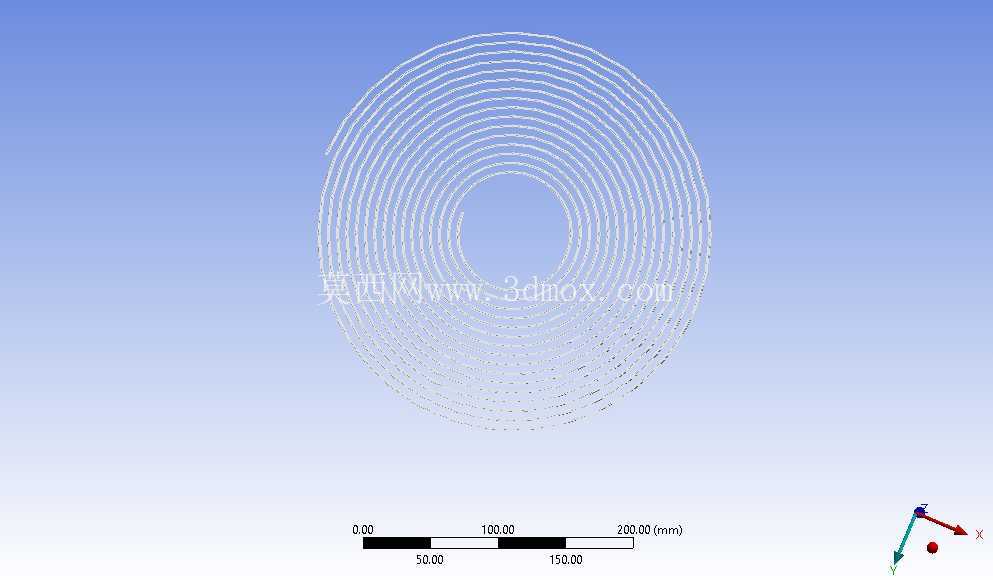

平面涡卷螺旋再生制动弹簧结构设计

这类平面涡卷形态的螺旋弹簧，核心应用场景集中在需要短行程储能、制动复位、能量回收的机械传动回路中，区别于常见的圆柱螺旋压缩或拉伸弹簧，其采用带材连续卷绕成型的平面结构，能在极小的轴向安装空间内提供足够的扭转力矩输出，常被集成在小型制动总成、仪表复位机构、轻载传动的能量回收单元中。从实际使用工况来看，这类弹簧承担的核心作用是在制动动作触发时，通过自身卷绕变形储存传动系统的剩余动能，在制动解除阶段释放储存的弹性势能，带动制动机构快速复位，同时可配合阻尼结构实现制动过程的缓冲，避免刚性制动带来的机构冲击与零件损耗。

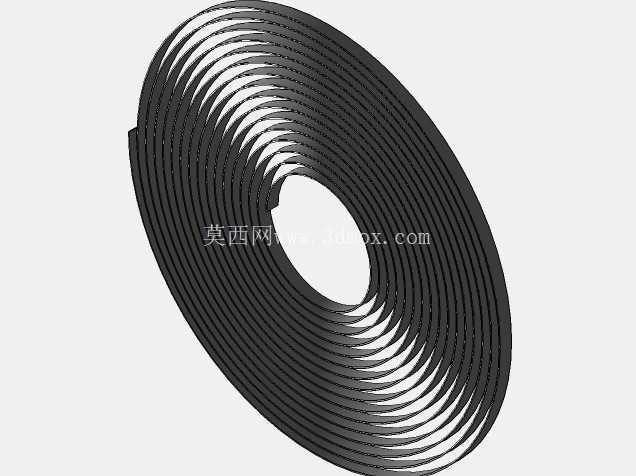

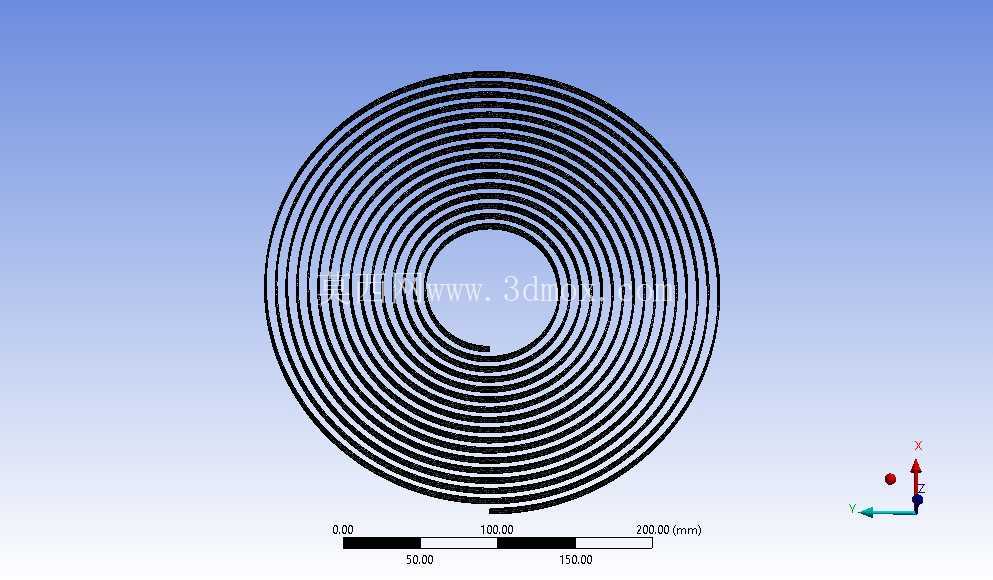

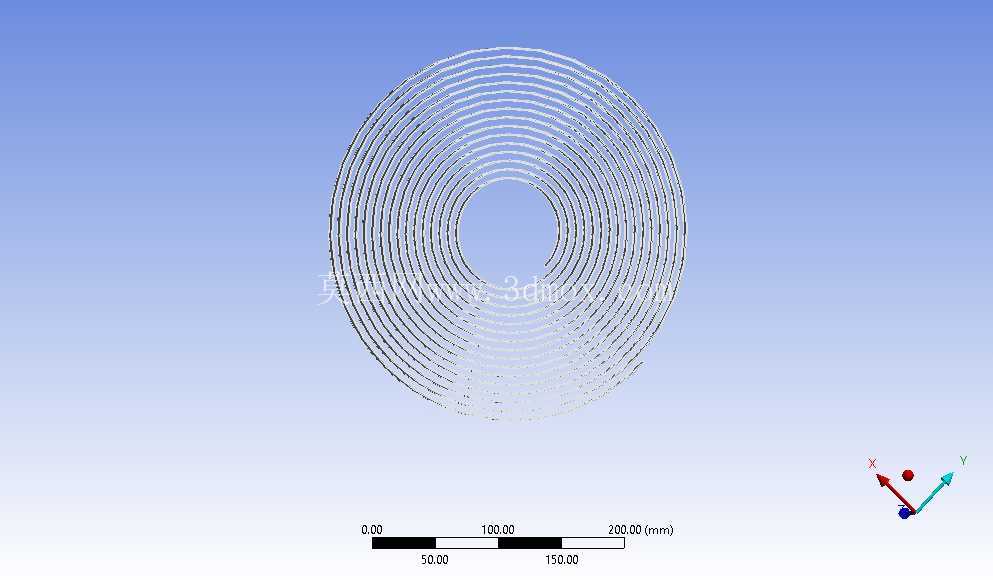

从功能特性上看，该弹簧采用等螺距平面涡卷排布，每一圈簧带之间预留均匀的变形间隙，在工作过程中相邻簧圈不会出现卡滞、剐蹭问题，力矩输出曲线平滑，不会出现突然的力值跳变。簧带的截面采用矩形设计，相比圆形截面的弹簧丝，在同等材料用量下能承受更大的弯曲应力，相同变形量下的储能密度更高，适配需要紧凑安装空间的制动场景。弹簧最内圈设置有固定卡口结构，可直接卡接在制动轴的定位槽内，无需额外的紧固件连接，最外圈预留有挂接端，可与制动总成的壳体定位槽配合固定，安装过程无需复杂的工装定位，直接卡入对应安装位即可完成装配，能有效缩减产线装配工时。

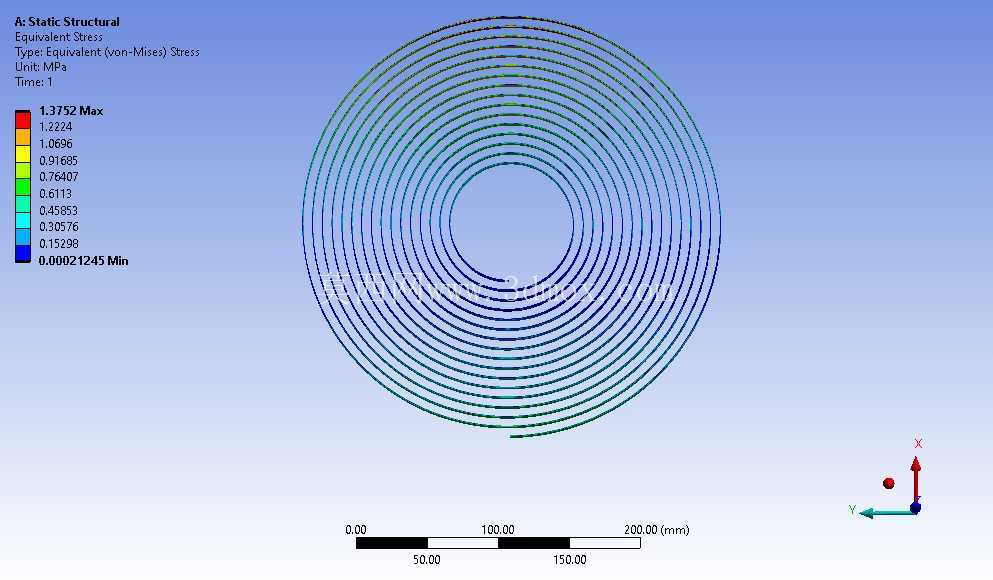

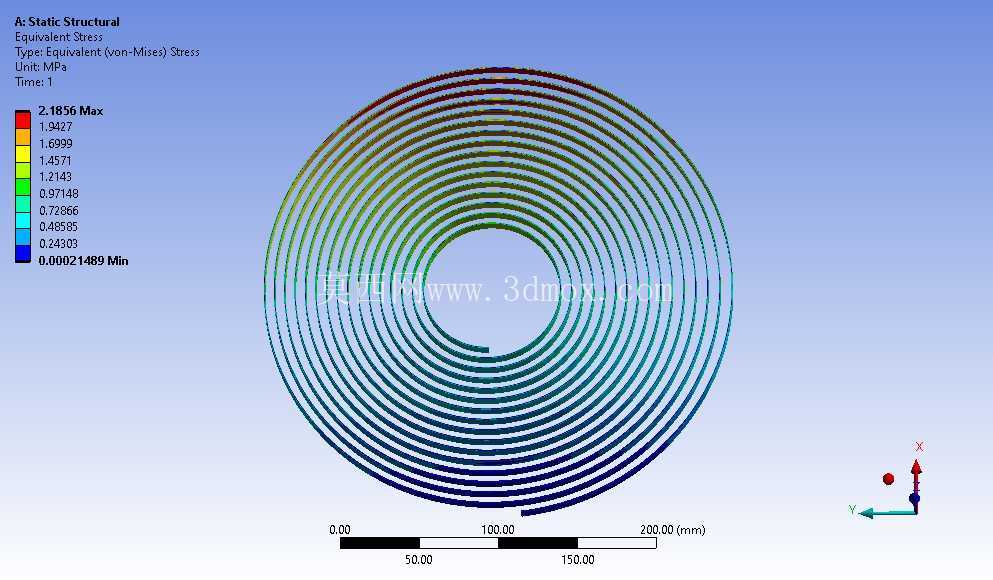

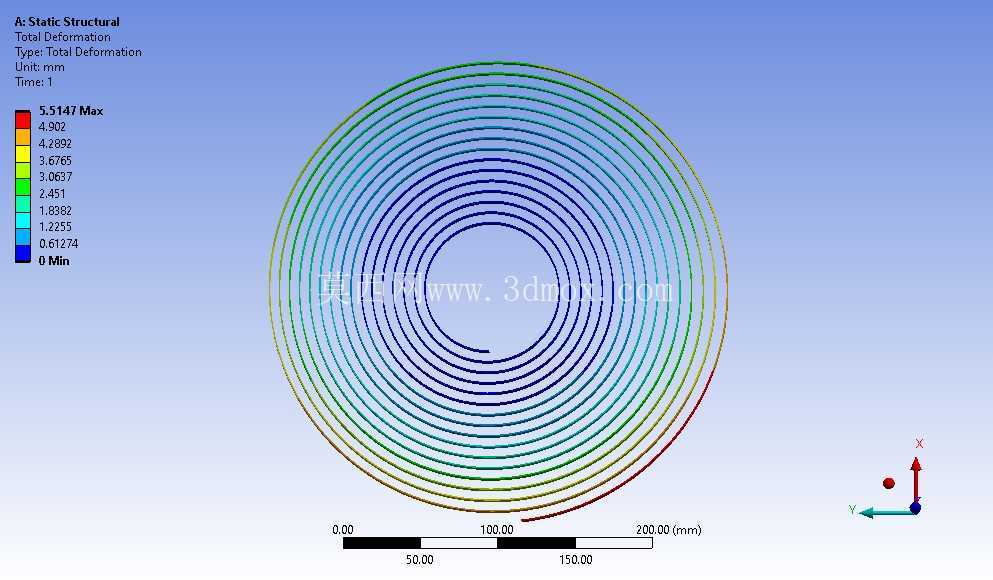

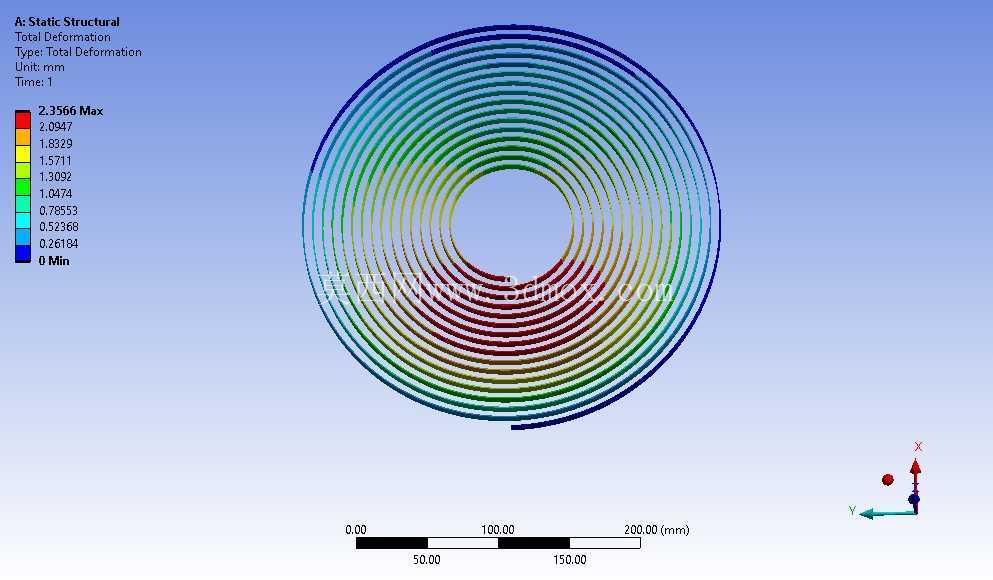

在设计思路层面，这类涡卷弹簧的圈数是根据所需的总转角与力矩范围确定的，每一圈的曲率半径从内到外均匀递增，保证簧带在卷紧与放松过程中各段的弯曲应力分布均匀，避免局部应力集中导致的早期疲劳断裂。簧带的厚度与宽度参数经过匹配计算，在满足最大工作力矩要求的前提下，尽可能降低材料的屈服强度冗余，控制零件整体重量。弹簧的自由状态下各圈保持同轴排布，端面平面度控制在合理公差范围内，安装后不会出现轴向偏摆，避免工作过程中与周边壳体、相邻传动零件发生摩擦干涉。

从安装边界来看，该弹簧整体为薄型平面结构，轴向厚度仅为簧带自身宽度，安装时仅需要在制动总成内部预留对应外径的圆形空腔，空腔深度略大于簧带宽度即可，不需要额外的轴向避让空间，非常适合在轴向尺寸受限的小型制动机构中使用。弹簧内圈的卡口尺寸与制动轴的定位轴径匹配，安装后与轴的同轴度公差控制在较小范围内，工作过程中不会出现偏心晃动。外圈挂接端的伸出长度经过优化，既保证与壳体的连接强度足够，又不会过多占用空腔内部空间，避免与相邻簧圈在最大变形量下发生碰撞。在实际选型匹配时，需要根据制动轴的最大回转角确定弹簧的有效工作圈数，根据所需的复位力矩确定簧带的截面尺寸，同时要校核最大变形量下的簧带应力，确保在额定循环工作次数下不会出现塑性变形或疲劳失效。这类弹簧的表面通常会做防锈与应力消除处理，在长期往复变形的工作状态下能保持稳定的力学性能，不会因为环境湿度变化出现锈蚀卡滞，也不会因为残余应力释放导致力矩衰减。在制动系统集成过程中，这类弹簧通常会配合阻尼片、制动摩擦片共同组成再生制动单元，弹簧负责储能与复位，摩擦副负责动能消耗，两者配合实现平稳的制动效果，同时回收部分传动动能降低系统的能耗。
