板端贴片式16针USB Type-C母座结构

做消费电子、便携设备结构设计的工程师，大概率都绕不开这类16针板载USB Type-C母座的选型与结构适配，这类接口目前已经覆盖了从入门级消费数码到工业物联网终端、便携检测设备、可穿戴外设的绝大多数有线连接场景，相比早年的Micro USB、Mini USB接口，它的无正反盲插特性直接解决了终端用户使用时的插损问题，也减少了接口因为暴力斜插导致的针脚变形、外壳开裂等售后故障。

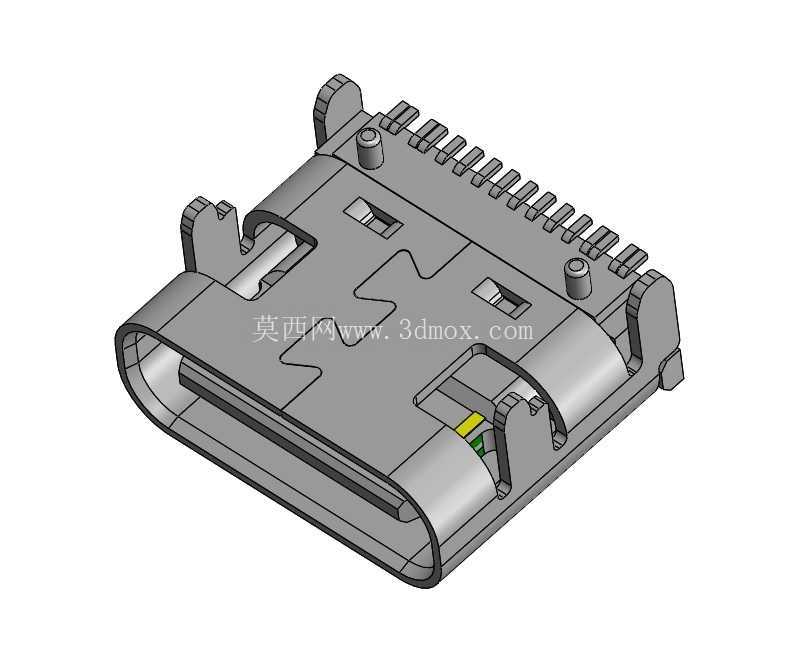

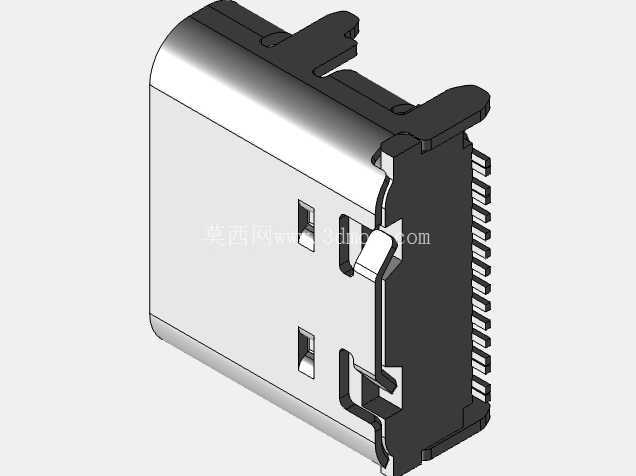

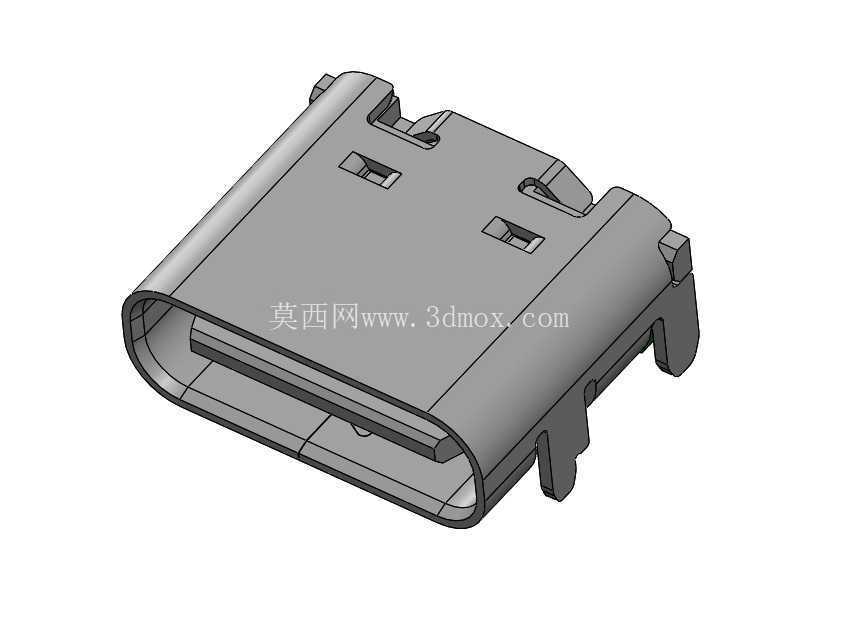

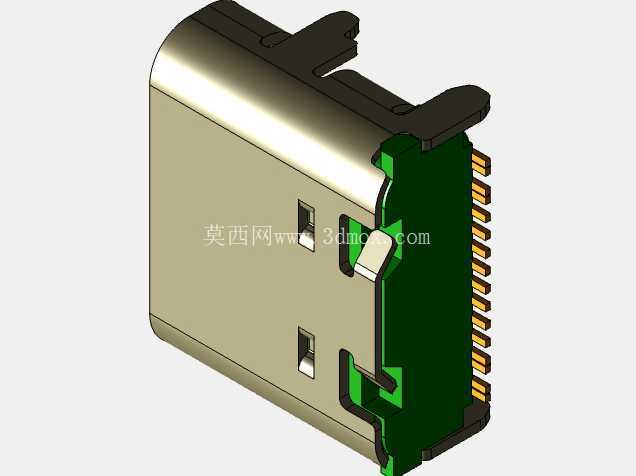

从实际结构设计来看，这款16针母座采用SMT贴片式板上安装结构，外壳采用一体冲压折弯的不锈钢屏蔽罩，两侧预留的定位柱可以在SMT过炉前精准卡入PCB对应的定位孔内，避免回流焊过程中元件偏移导致的虚焊、连锡问题；屏蔽罩两侧延伸出的固定焊脚与PCB地网络焊接后，既能提升接口的整体插拔强度，也能实现完整的电磁屏蔽效果，减少高速信号传输过程中的外界干扰。接口内部的胶芯采用耐高温注塑材质，能够承受SMT回流焊的高温环境不会出现变形、针脚移位问题，16根信号针脚按照差分信号规则排布，既保留了USB2.0的传输能力，也能满足基础的PD充电、边带信号传输需求，相比满pin的24针Type-C接口，16针的配置砍掉了非必要的高速差分通道，在仅需充电、USB2.0数据传输的设备上可以大幅压缩BOM成本，同时也降低了PCB布线的难度。

在安装边界的适配设计上，这类母座的板上占用高度通常控制在3.5mm以内，插合面的开口尺寸严格遵循USB-IF标准规范，外壳边缘做了0.1mm的导向倒角，公头插入时可以自动导正，不会出现卡滞问题；内部针脚的接触端采用弹片式设计，公头插入后接触弹力保持在合理区间，既可以保证多次插拔后的接触可靠性，也不会因为弹力过大导致公头插入手感过紧、磨损过快。设计时需要注意，母座插合面到PCB边缘的距离需要预留0.2mm的装配公差，避免外壳突出设备外壳过多或者凹陷过深影响插合；焊盘设计需要按照钢网开口规范做适当的缩小处理，避免回流焊时锡膏过多导致针脚连锡，两侧的固定焊脚需要做单独的钢网开窗，保证焊接后的固定强度能够承受至少1000次以上的插拔测试不会出现松脱。

从实际应用场景来看，这类16针Type-C母座广泛用在TWS耳机充电仓、便携蓝牙音箱、低端物联网采集终端、手持扫码设备、小型电动工具等产品上，这类产品通常不需要USB3.2以上的高速传输能力，仅需要满足5V/2A或者9V/2A的PD充电、基础的USB2.0数据传输即可，16针的配置刚好匹配这类需求，相比满pin接口成本降低近40%，同时供应链成熟度极高，国内多数连接器厂商都有成熟的量产方案，供货稳定性有充足保障。在结构建模时，需要重点关注公头插合后的干涉问题，母座内部的弹片行程空间需要预留足够，公头插入到位后不能与胶芯内部的避让结构出现硬干涉，屏蔽罩的卡扣结构需要做圆角处理，避免组装时刮伤胶芯或者影响外壳的装配精度；另外母座后端的针脚伸出长度需要与PCB厚度匹配，过炉后针脚不能突出PCB背面过多，避免影响背面元件的贴装或者造成短路风险。

很多刚入行的结构工程师在选型这类接口时，容易忽略插拔寿命对应的结构差异，这款16针母座的弹片采用铜合金镀金处理，接触电阻稳定，正常插拔寿命可以达到10000次以上，完全满足消费类电子的全生命周期使用需求；屏蔽罩的材质厚度通常在0.25mm左右，既保证了足够的结构强度，也不会因为材质过厚导致整体尺寸超标。在做整机结构的ESD防护设计时，屏蔽罩的接地焊脚需要就近连接PCB的保护地，接口位置的外壳开口需要与母座屏蔽罩做充分的搭接，避免静电通过接口缝隙进入设备内部打坏核心电路。另外在建模时需要注意，母座的插合面公差需要控制在±0.1mm以内，与设备外壳的开口配合间隙控制在0.05-0.1mm之间，既保证外观的缝隙均匀，也不会因为公差累积导致公头无法正常插入。
