带安装法兰12.40mm螺孔HDMI接口结构

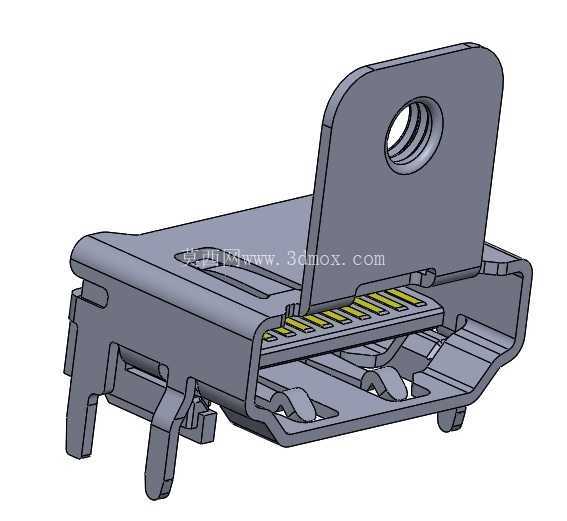

　　日常做消费类电子、工控显示设备的结构堆叠时，板载HDMI接口的固定可靠性一直是容易被忽略的细节——常规无固定耳的贴片HDMI公座/母座，仅靠引脚焊盘承受侧向插拔力，在频繁插拔的设备场景里，很容易出现焊盘脱裂、接口歪斜导致的接触不良问题，这款带法兰的HDMI接口就是针对这类痛点做的结构优化版本。从实际装配边界来看，接口主体沿用标准HDMI接口的通用外形尺寸，能兼容常规HDMI公头的插拔行程，不会出现公头插不到位或者干涉外壳的问题，法兰板从接口金属屏蔽罩一侧向上延伸，上面开设的12.40mm螺孔，是给M3规格的面板固定螺丝预留的安装间隙，实际装配时可以直接从设备面板外侧穿螺丝，将接口牢牢锁在面板开孔位，插拔时的外力会直接通过法兰传递到设备壳体上，完全不会拉扯PCB上的焊盘，大幅提升接口的抗疲劳寿命。

　　设计时金属屏蔽罩采用一体折弯成型的结构，边缘做了卷边处理，避免装配时割伤线材或者操作人员的手，前端的插接口内部保留了标准HDMI的19pin接触端子排布，端子的镀金层厚度按常规工控级要求预留，能保证多次插拔后的接触阻抗稳定，屏蔽罩两侧的插脚是给PCB定位预留的，过波峰焊时可以先插脚定位再焊接，减少贴片时的偏移量。从应用场景来看，这类带法兰的HDMI接口特别适合用在工业工控机、嵌入式显示终端、户外广告屏、经常需要插拔调试的视频采集设备上，这些场景里设备的安装位置往往比较局促，插拔线材时很难保证发力方向完全垂直于接口面，侧向力如果没有法兰分担，很容易在几十次插拔后就出现焊盘松动的问题。

　　做三维建模时，需要特别注意法兰面和接口插合面的平行度公差，要是两个面平行度超差，锁螺丝后会把接口主体拉歪，导致公头插入时端子对位不准，出现针脚弯折或者无信号的问题；另外螺孔的中心到接口插合端面的距离也要严格控制，这个尺寸直接决定了面板开孔后接口端面和面板的齐平度，要是尺寸偏短，公头插入深度不够会导致接触不良，尺寸偏长则会让接口突出面板太多，影响设备外观还容易被碰撞损坏。接口底部的固定脚除了焊接在PCB表面，还特意做了弯折卡扣结构，插入PCB对应的定位孔后可以先卡住PCB，在过焊炉的时候不会因为锡膏融化导致接口浮高，保证焊接后接口的高度一致性。

　　金属屏蔽罩的接缝处做了多点碰焊结构，避免长期使用后屏蔽罩松脱，同时也能提升整体的EMI屏蔽效果，减少高频视频信号传输时的对外辐射和外界干扰，这一点在工业现场有大量变频器、伺服电机的强电磁环境里尤为重要。很多结构工程师在选型时容易忽略法兰的厚度，这款接口的法兰厚度做了1.2mm的冷轧钢材质，锁M3螺丝时能承受足够的锁紧力，不会因为螺丝拧得过紧出现法兰变形的问题，同时法兰和屏蔽罩主体是一体折弯出来的，不是后期铆接的结构，不存在连接松动的隐患。在做设备整机结构设计时，用这款接口的话，PCB上对应的固定焊盘要做加大处理，同时面板开孔除了留出接口本身的插合空间，还要在法兰对应的位置预留沉台，保证法兰面能完全贴紧面板内侧，避免锁螺丝后出现应力集中。另外要注意螺孔的位置和周边器件的安全距离，不要在螺孔正下方布置过高的电容或者电阻，避免螺丝过长顶坏板上器件，建模时可以提前做螺丝装配的干涉检查，预留至少2mm的安全间隙。
