10针飞利浦规格SMT贴片式miniUSB接口结构

在消费电子、工业手持终端、老式便携数码设备的板级连接设计中，miniUSB接口曾是应用范围极广的有线连接部件，常规miniUSB多为5针设计，仅能满足基础的电源传输与USB2.0全速数据通讯需求，而这款10针飞利浦型SMT接口，是在原有miniUSB结构基础上扩展针脚定义的特殊规格，主要面向需要额外信号通路的定制化设备场景，比如部分带音视频输出、特殊检测信号传输的工业手持扫码设备、老式便携多媒体播放器、专用数据采集终端，这类设备既需要保留miniUSB接口的小型化优势，又需要在有限的接口空间内集成更多信号传输通路，10针的设计刚好平衡了接口体积与信号传输容量的矛盾。

从实际板级安装的角度看，这款接口采用全SMT贴片工艺设计，所有固定引脚与信号针脚均为表面贴装形式，不需要在PCB上设计穿孔焊盘，能够适配双面回流焊的生产工艺，减少PCB钻孔工序，提升整板SMT产线的生产效率，同时避免穿孔焊盘带来的PCB背面布线空间占用问题。接口的金属外壳部分采用冲压折弯成型的屏蔽结构，两侧设计有带定位缺口的SMT固定焊脚，焊接后能够与PCB地网络形成可靠连接，既可以提升接口的机械固定强度，抵御日常插拔带来的侧向冲击力，又能形成完整的电磁屏蔽腔体，减少外部电磁干扰对内部高速信号的影响，同时避免接口内部信号向外辐射干扰板上其他敏感电路。

接口内部的胶芯部分采用耐高温注塑材质，能够承受SMT回流焊过程中的高温冲击，不会出现胶芯变形、针脚移位的问题，10根信号针脚采用错位排列的方式布置在胶芯内部，在有限的接口宽度内保证了相邻针脚之间的安全爬电距离，避免焊接过程中出现连锡短路，同时也能满足信号传输过程中的绝缘要求。胶芯前端设计有与公头匹配的定位卡槽，公头插入时能够通过卡槽实现精准对位，避免针脚错位弯折，接口内部的金属弹片接触区设计有弧形凸起，公头插入后能够形成稳定的接触压力，保证在设备振动、轻微冲击的使用场景下不会出现接触不良、信号中断的问题。

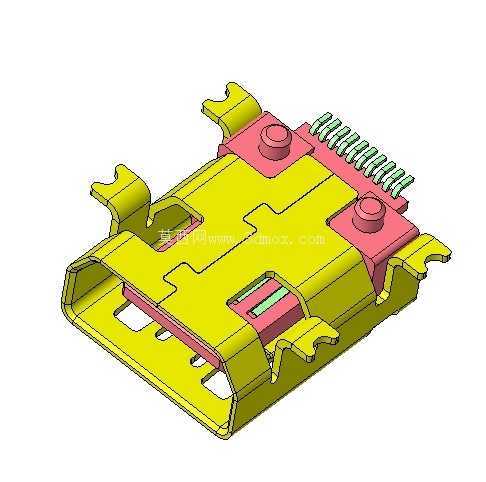

从安装边界尺寸来看，这款接口完全兼容标准miniUSB母座的外部安装轮廓，PCB封装设计时不需要额外扩大占用空间，原有采用标准miniUSB母座的PCB如果需要升级为10针规格，仅需要调整表层焊盘的布线，不需要修改接口区域的板框开孔与结构避让空间，能够降低产品迭代的结构改造成本。接口顶部设计有两个圆柱形的定位凸台，在SMT贴装过程中可以通过吸嘴配套的定位治具实现精准取放，提升贴装精度，减少贴装偏移导致的焊接不良。两侧的固定焊脚设计有加宽的焊接区域，焊接后能够承受至少5000次以上的插拔循环，不会出现焊脚脱落、接口松动的问题，满足工业类设备长寿命使用的要求。

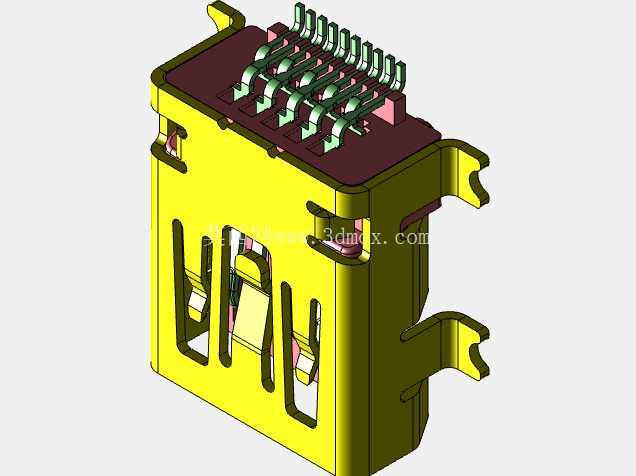

在结构设计思路上，这款接口没有盲目扩大外部体积来容纳额外的5根针脚，而是通过优化胶芯内部的针脚排布、压缩非必要的结构冗余空间，在完全兼容标准miniUSB公头插拔尺寸的前提下实现了针脚数量的扩展，公头插入端的开口尺寸、深度、卡扣位置完全符合miniUSB的通用尺寸规范，普通5针miniUSB公头也可以正常插入这款母座，实现基础的电源与USB信号连接，只有搭配对应的10针专用公头时才能使用全部扩展针脚的信号功能，这种兼容设计能够降低设备的配件适配成本，用户在没有专用线的时候也可以用普通miniUSB线实现基础的充电与数据传输功能。接口底部设计有三个方形的避让开孔，一方面是冲压成型过程中的工艺需要，减少金属外壳折弯时的应力集中，另一方面也可以在焊接后作为检查孔，观察内部针脚的焊接状态，方便生产过程中的外观检测与维修补焊。
