薄型NanoSIM连接器适配Lora与IoT设备

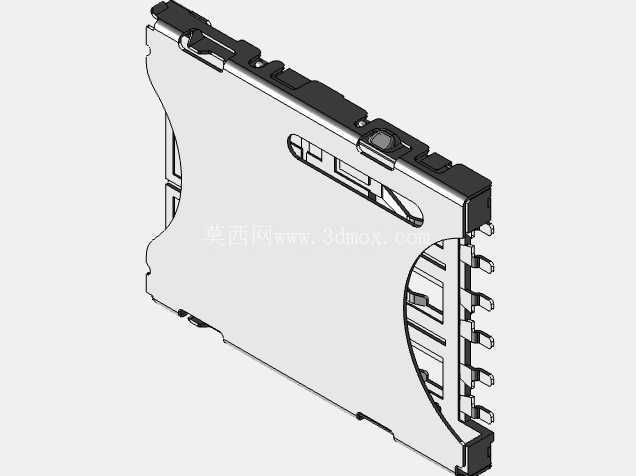

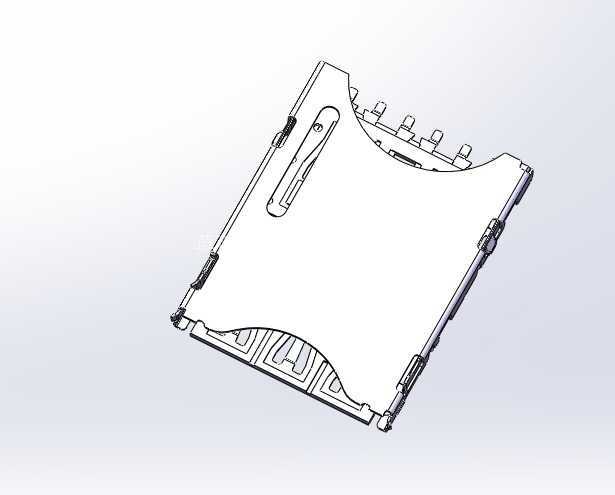

在低功耗广域物联网终端的硬件设计中，SIM卡连接器的选型往往是容易被忽略却直接影响设备可靠性的关键环节，尤其是面向Lora组网的户外采集终端、分布式IoT传感节点这类对安装空间、长期稳定性要求严苛的场景，传统SIM卡座的厚度、占用PCB面积以及抗震性能往往难以适配需求。本次涉及的这款4FF规格Nano SIM连接器，正是针对这类窄空间、长周期运行的通讯场景设计，核心特性是超薄结构，能够在不牺牲接触可靠性的前提下，将整体安装高度压缩到极限，适配厚度受限的便携监测设备、穿戴式传感终端以及埋入式采集模块的结构设计需求。

从实际应用场景来看，这类卡座主要服务于需要插入运营商Nano SIM卡实现蜂窝或Lora广域通讯的终端设备，比如户外部署的温湿度采集节点、智能电表的通讯模块、资产追踪标签、小型化网关设备，这类设备往往没有冗余的内部空间，外壳内部留给PCB板接插件的垂直高度通常不足2mm，传统翻盖式或者抽屉式SIM卡座的厚度普遍在2.5mm以上，无法满足堆叠要求，而这款薄型卡座通过优化金属弹片的冲压弯折结构，将整体闭合后的高度控制在1.5mm以内，能够直接贴合在PCB表层焊接，不需要额外预留避让空间，大幅降低了终端设备的整体厚度设计门槛。

从功能特性上看，这款卡座采用了推合式的卡锁结构，不需要额外的翻盖结构，SIM卡沿导向槽推入后即可通过侧边的弹性锁止机构固定，金属弹片触点采用镀金处理，能够在-40℃到85℃的工业级温度范围内保持稳定的接触电阻，避免户外温变导致的接触不良问题。卡座四周设置了金属屏蔽焊盘，焊接后能够与PCB的地网形成完整的屏蔽腔体，减少外界电磁干扰对SIM卡通讯信号的影响，这对于部署在工业厂区、高压输变电线路附近的IoT设备尤为重要，能够有效避免强电磁环境下的SIM卡识别失败、通讯丢包问题。卡座的侧边设置了防反插结构，SIM卡只有按照正确方向才能推入卡槽，避免反向插卡导致的弹片变形、触点短路问题，降低生产组装以及后期运维过程中的操作损坏率。

在设计思路上，这款卡座没有采用传统的塑胶主体加金属外壳的分体结构，而是采用了金属框架一体化冲压成型的方案，塑胶部分仅作为弹片的绝缘承载基座，大幅减少了塑胶件的厚度占比，同时金属框架直接作为焊接固定结构，与PCB的焊接接触面积更大，抗跌落、抗振动性能更强，能够承受1.5米高度自由跌落的冲击而不出现脱焊、卡托移位问题，适配户外设备可能遇到的运输、安装碰撞场景。弹片的接触点采用了弧形凸起设计，每个触点的接触压力控制在0.3N到0.5N之间，既能够保证SIM卡触点与弹片的可靠接触，又不会因为压力过大导致SIM卡插拔时磨损触点镀层，经过1000次插拔循环测试后，接触电阻仍然能够保持在50mΩ以内，满足设备全生命周期内的SIM卡更换需求。

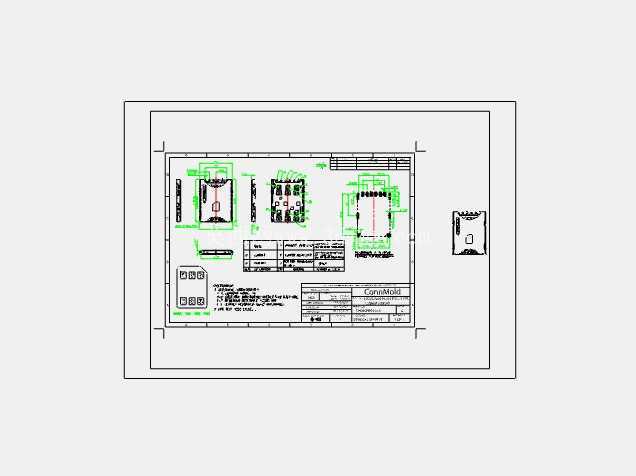

从安装边界来看，这款卡座的PCB占用尺寸为12.2mm×14.8mm，焊接引脚分布在卡座的两侧以及底部，采用SMT回流焊工艺即可完成焊接，不需要额外的通孔插装工序，能够适配常规的SMT生产线加工流程，焊接时的焊盘尺寸按照标准0.2mm钢网厚度设计，不会出现连锡、虚焊问题。卡座的推入方向沿PCB板平面设置，SIM卡插拔操作在设备侧面即可完成，不需要在设备外壳上预留较大的操作空间，外壳上仅需要开设宽度12.5mm、高度1.6mm的插卡口即可，能够提升设备外壳的整体防护等级，减少灰尘、水汽通过插卡口进入设备内部的风险。卡座的检测引脚集成在本体内部，当SIM卡完全插入到位时会触发检测信号，主控芯片可以通过该引脚判断SIM卡的安装状态，不需要额外设置外置检测结构，进一步简化了外围电路设计。

在结构细节处理上，卡座的锁止机构采用了不锈钢弹性片冲压成型，长期使用不会出现弹性疲劳，卡锁的解锁推力控制在8N到12N之间，既不会因为设备振动导致SIM卡自行弹出，又能够让运维人员徒手完成SIM卡的插拔更换，不需要借助额外工具。卡座的所有金属部件都采用了镀镍打底加镀金的表面处理工艺，盐雾测试时长能够达到96小时以上，适配高湿度、高盐雾的沿海部署场景，不会因为长期锈蚀导致接触失效。塑胶基座采用耐高温的LCP材料，能够承受260℃的回流焊高温而不变形，焊接过程中不会出现基座融化、弹片移位的问题，保证批量生产时的良率。

对于结构设计工程师来说，选用这款卡座时需要注意在PCB对应卡座下方的区域不要布置过高的元器件，因为卡座底部与PCB之间的间隙仅为0.1mm，无法容纳其他元件；同时在外壳设计时，插卡口的位置需要与卡座的卡槽入口精准对位，偏差不能超过0.2mm，否则会导致SIM卡插入时被卡住。另外在PCB布线时，SIM卡的信号线走线长度尽量控制在20mm以内，并且远离高频信号走线，配合卡座的金属屏蔽结构，能够最大限度减少信号干扰，提升通讯稳定性。这类薄型SIM卡座的出现，实际上解决了长期以来IoT终端轻薄化设计与SIM卡连接可靠性之间的矛盾，让更多小型化、低功耗的广域通讯设备能够实现更紧凑的结构设计，同时满足工业场景下的长期可靠运行要求。
