翻盖式带检测功能microSIM卡座连接器

这款翻盖式micro SIM卡座，是面向低功耗广域物联网终端、Lora通讯节点设备开发的板端连接部件，核心作用是实现3FF规格micro SIM卡与终端主板的稳定物理连接与信号导通，同时集成卡在位检测功能，避免设备运行中出现卡松脱、接触不良导致的通讯断连问题。从实际落地场景来看，这类卡座广泛应用在户外智能抄表终端、工业无线传感节点、智慧农业采集设备、智能门禁网关、便携定位终端这类需要插入SIM卡实现蜂窝或Lora通讯的设备上，这类设备往往部署环境复杂，部分场景存在长期振动、温湿度波动大的情况，对卡座的连接可靠性、结构耐用性有明确要求。

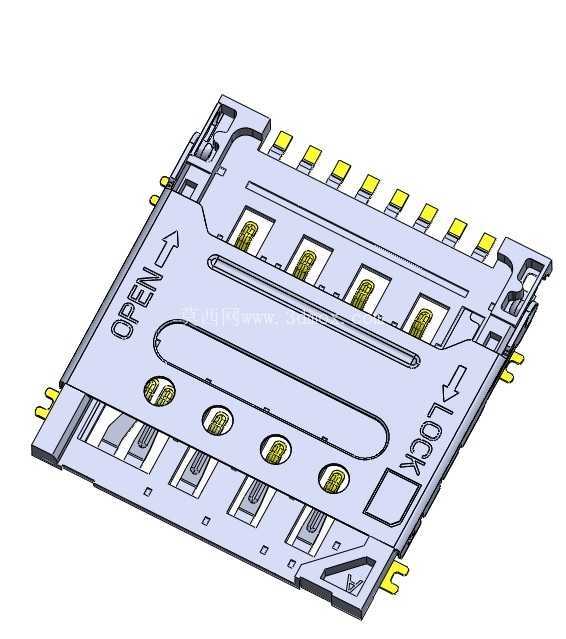

设计层面，这款卡座采用翻盖锁止结构，区别于抽拉式、 push-push式SIM卡座，翻盖结构的操作逻辑更直观：沿OPEN标识方向翻开上盖，将SIM卡触点朝下对准定位槽放入，再沿LOCK方向扣合上盖即可完成装卡，上盖压合后会通过自身结构弹性将SIM卡触点与卡座内置的弹片端子紧密贴合，相比抽拉结构，翻盖式的锁止强度更高，在设备受外力振动时，SIM卡不会出现移位、弹片瞬断的问题，更适合工业级户外设备的使用场景。卡座本体集成了8个信号弹片端子，对应micro SIM卡的全部信号引脚，包括电源、数据、时钟、复位、接地等引脚，弹片采用镀金工艺设计，降低接触电阻，减少长期使用后的氧化接触不良问题，同时额外设置了一个检测弹片，当SIM卡正确装入并扣合上盖后，检测弹片会被触发，向主控芯片输出卡在位信号，主控可通过该信号判断卡的安装状态，避免设备在无卡、卡未装到位的情况下启动搜网流程，降低设备无效功耗，这一设计对采用电池供电的低功耗IoT设备尤为重要，能有效减少不必要的电量损耗。

从安装边界来看，这款卡座采用表面贴装工艺设计，底部的焊接引脚分布在本体两侧及前后端，适配常规SMT回流焊工艺，可直接贴装在PCB板对应焊盘上，不需要额外开穿孔，能节省PCB板的布线空间；卡座本体的外形为薄型长方体设计，整体高度控制在1.8mm以内，适配便携设备、薄型网关的内部堆叠要求，不会占用过多的垂直安装空间。本体上设置的定位柱，可在SMT贴装时与PCB上的定位孔配合，提升贴装精度，避免回流焊过程中出现元件偏移。卡座两侧的焊盘除了信号引脚外，还设置了多个固定焊盘，焊接后可提升卡座与PCB的结合强度，在多次翻盖操作、设备受外力冲击时，卡座不会出现开焊脱落的问题。

结构细节上，翻盖的转轴采用一体式卡扣设计，不需要额外组装金属转轴，减少装配工序，转轴处的配合间隙经过优化，翻盖翻开角度可达到90度以上，方便SIM卡的取放，同时翻盖扣合后，上盖的锁扣会与卡座本体的卡槽紧密卡合，不会因为日常的轻微触碰出现意外翻开的情况。卡座本体上的OPEN与LOCK方向标识采用模内成型，不会因为长期摩擦出现标识磨损，方便生产组装环节的操作人员、后续设备维护人员快速识别操作方向，避免装卡时方向错误损坏卡或卡座弹片。弹片的行程设计经过反复验证，扣合上盖后弹片的压缩量处于合理区间，既可以保证足够的接触压力，降低接触电阻，又不会因为压缩量过大导致弹片塑性变形，失去弹性，经过上千次翻盖插拔测试后，弹片的接触压力仍能保持在规格要求范围内，满足设备全生命周期的使用需求。

针对Lora这类低速率、低功耗的通讯场景，这款卡座的信号引脚阻抗做了匹配优化，减少高频信号传输过程中的反射损耗，保证通讯信号的稳定性，不会因为卡座的接触问题导致信号衰减、通讯丢包率上升。卡座的绝缘本体采用耐高温LCP工程塑料注塑成型，可承受SMT回流焊的高温，不会出现高温变形、起泡的问题，同时材料本身具备良好的绝缘性能与耐温耐湿性能，在-40℃到85℃的工作温度范围内都能保持结构稳定性，适配户外工业设备的宽温工作要求。
