四焊盘可选微型射频立式连接座结构

在消费电子、小型通讯终端的射频链路搭建场景里，这类立式微型射频连接座是板端射频信号转接的核心小件，常用来实现主板射频前端与天线、外接测试链路的信号导通，常见于智能穿戴、小型物联网终端、便携通讯设备的PCB板级设计中，承担着阻抗匹配、机械固定、信号低损耗传输的作用。

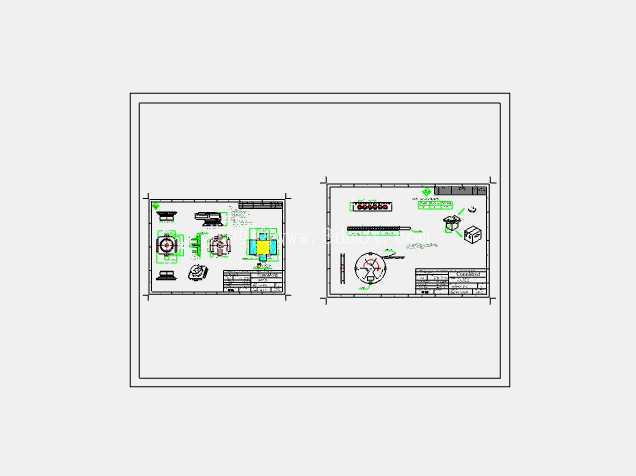

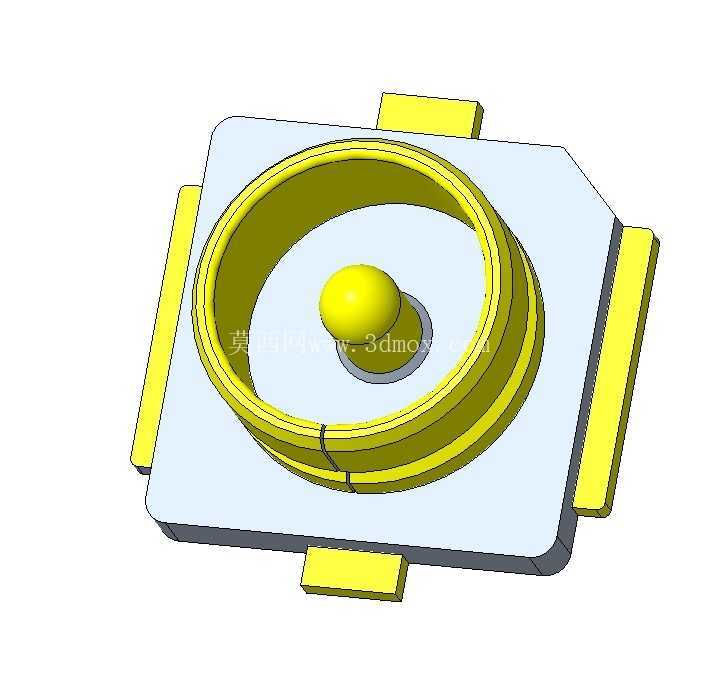

从实际使用的角度看，这类连接座的设计首先要兼顾SMT回流焊的工艺兼容性，四个焊盘的布局采用对称式分布，方形底座的四个侧边各延伸出一个焊盘引脚，实际生产焊接时可根据PCB板的布线空间、走线方向选择焊接3个或者4个焊盘，两种焊接方式都能满足结构固定与电气导通的要求，不会影响射频信号的传输性能，这种冗余设计给PCB Layout工程师留出了足够的布线调整空间，遇到板边空间紧张、周边有其他器件避让需求时，可以灵活选择不焊其中一个引脚，不用重新调整连接座的选型或者整体板件布局。

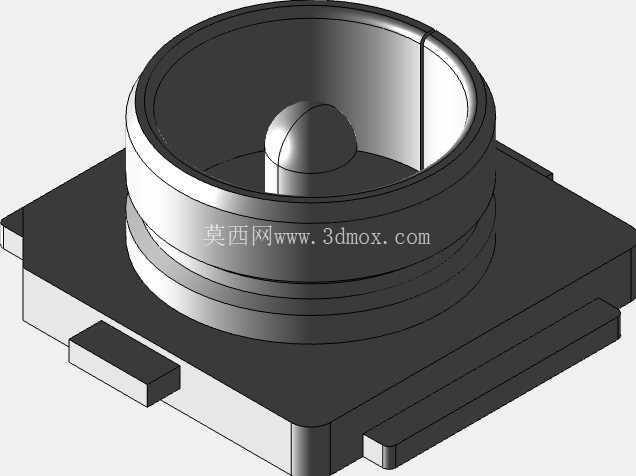

结构设计上，连接座主体采用方形基座加中心凸台接触端的形式，外围的环形凸台一方面是作为公头对接时的导向定位结构，对接时公头端可以顺着环形内壁滑入到位，避免插偏导致的接触针变形、信号接触不良问题；另一方面环形结构可以在对接后形成一定的屏蔽围边，减少周边高频信号对射频传输路径的干扰，提升信号传输的稳定性。中心的球形接触端采用弹性接触设计思路，和对接端的接触面可以形成稳定的弹性抵接，抵消一定的装配公差、板件形变带来的接触间隙，避免长期使用后出现接触松动、信号断续的问题。

安装边界方面，这类贴片式连接座的整体高度控制在毫米级，方形底座的边长适配小尺寸PCB的贴装需求，四个侧伸焊盘的宽度与长度都符合常规SMT钢网开口的设计规范，不需要额外定制特殊钢网就能完成锡膏印刷，回流焊过程中焊盘的对称布局可以减少器件的立碑、偏移风险，四个方向的焊盘熔融锡的表面张力可以互相平衡，即使只焊接三个焊盘，张力分布也能保证器件贴装平整，不会出现倾斜导致的对接错位。

从功能特性上看，这种立式结构的射频座不需要在PCB上开避让孔，可以直接贴装在板件表面，相比穿孔式的射频座节省了板件开孔的工序，也避免了穿孔带来的板件背面空间占用，更适合厚度薄、背面有器件布局的高密度PCB设计。焊盘与基座的连接位置做了应力释放的过渡设计，在受到侧向的插拔力时，焊盘位置不会因为应力集中出现基座开裂、焊盘脱落的问题，能够承受日常使用中反复插拔的机械应力，满足消费电子产品的使用寿命要求。

实际选型应用时，这类连接座的阻抗匹配特性覆盖常用的射频频段，不需要额外增加匹配电路就能满足大部分短距离无线通讯、蜂窝信号接入的传输要求，中心接触端的镀金层设计可以降低接触电阻，减少信号传输过程中的插入损耗，同时避免长期使用后接触端氧化导致的性能衰减。环形凸台的高度经过匹配设计，对接后公母端的配合间隙控制在合理范围，既不会因为间隙过大导致信号泄漏，也不会因为配合过紧导致插拔力过大，损坏板件或者连接座本身。
