双缸卧式蒸汽机结构设计展示

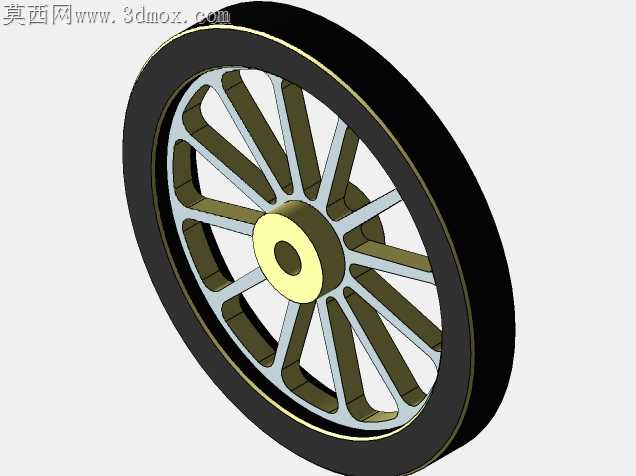

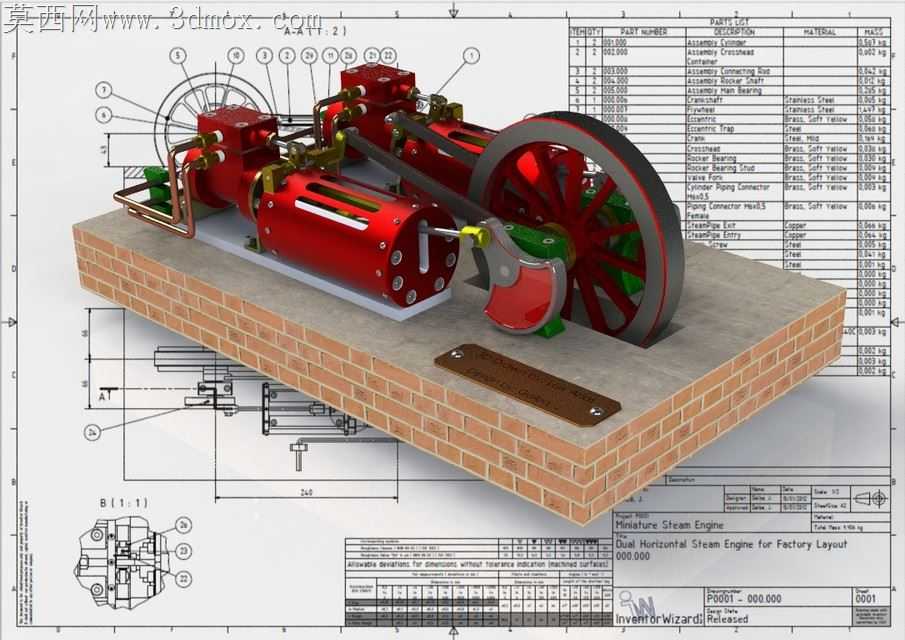

这款双卧式蒸汽机属于经典的外燃式热能动力转换设备，核心应用场景覆盖早期工业生产动力供给、近代工业遗产复原展示、机械原理教学演示以及复古动力装置爱好者的实体复刻制作领域，在工业革命时期曾作为工厂生产线、小型机车、农用作业机械的核心动力源，承担将蒸汽热能转换为旋转机械能的核心功能，为各类作业负载提供稳定的扭矩输出。设备采用对称双卧式气缸布局，两个气缸平行布置于砖式模拟基座上方，这种布局能够有效平衡活塞往复运动产生的惯性力，降低设备运行过程中的振动幅度，相比单缸蒸汽机输出扭矩更均匀，动力输出的连续性更强，可适配需要稳定转速的作业场景。设备的核心功能逻辑是通过配气机构将高压蒸汽依次导入两个气缸的腔室，推动活塞做往复直线运动，再通过曲柄连杆机构将活塞的直线运动转换为飞轮的旋转运动，大直径飞轮兼具储能与稳速作用，能够抵消活塞运动到上下止点时的动力死点问题，保障设备运转的连贯性。从设计思路来看，这款模型完整还原了实体蒸汽机的管路布局、配气阀组、曲柄连杆传动结构与飞轮配重结构，气缸外部的散热筋结构、管路的走向排布、操纵手柄的位置都严格遵循真实蒸汽机的设计逻辑，基座采用仿砖砌安装台的设计，既还原了早期蒸汽机的安装固定形式，也明确了设备的安装边界：整机安装时需要预留对应基座的平面固定空间，飞轮侧需要预留足够的旋转安全间隙，气缸两侧的管路连接区域需要预留操作与维护空间，避免运行过程中运动部件与周边结构发生干涉。设备的外形尺寸按照等比例还原真实双卧式蒸汽机的比例关系，各部件的装配公差符合机械设计的配合要求，活塞与气缸的配合间隙、曲柄与连杆的铰接间隙都经过合理设计，既能够保证运动过程的顺畅性，也能还原真实设备的运动逻辑，可直接用于机械原理课程中曲柄连杆传动、外燃机能量转换过程的具象化演示，也能作为工业风格展陈的高精度展示模型，帮助从业者与爱好者直观理解早期工业动力设备的结构组成与运行原理。
