伺服传动系统用圆形轮毂结构设计

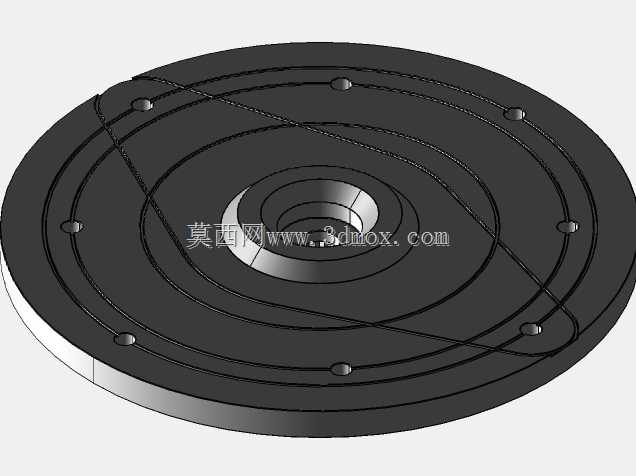

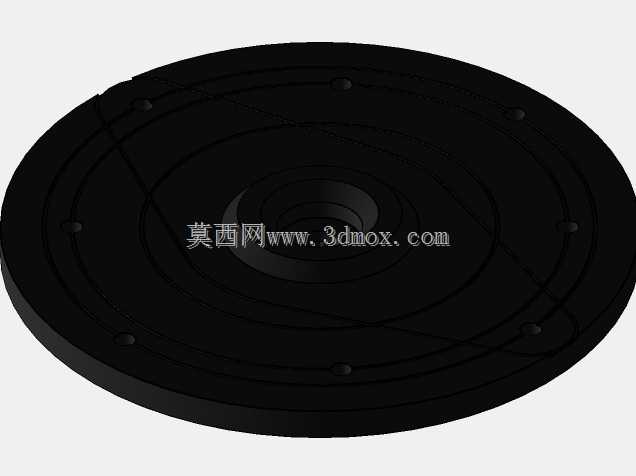

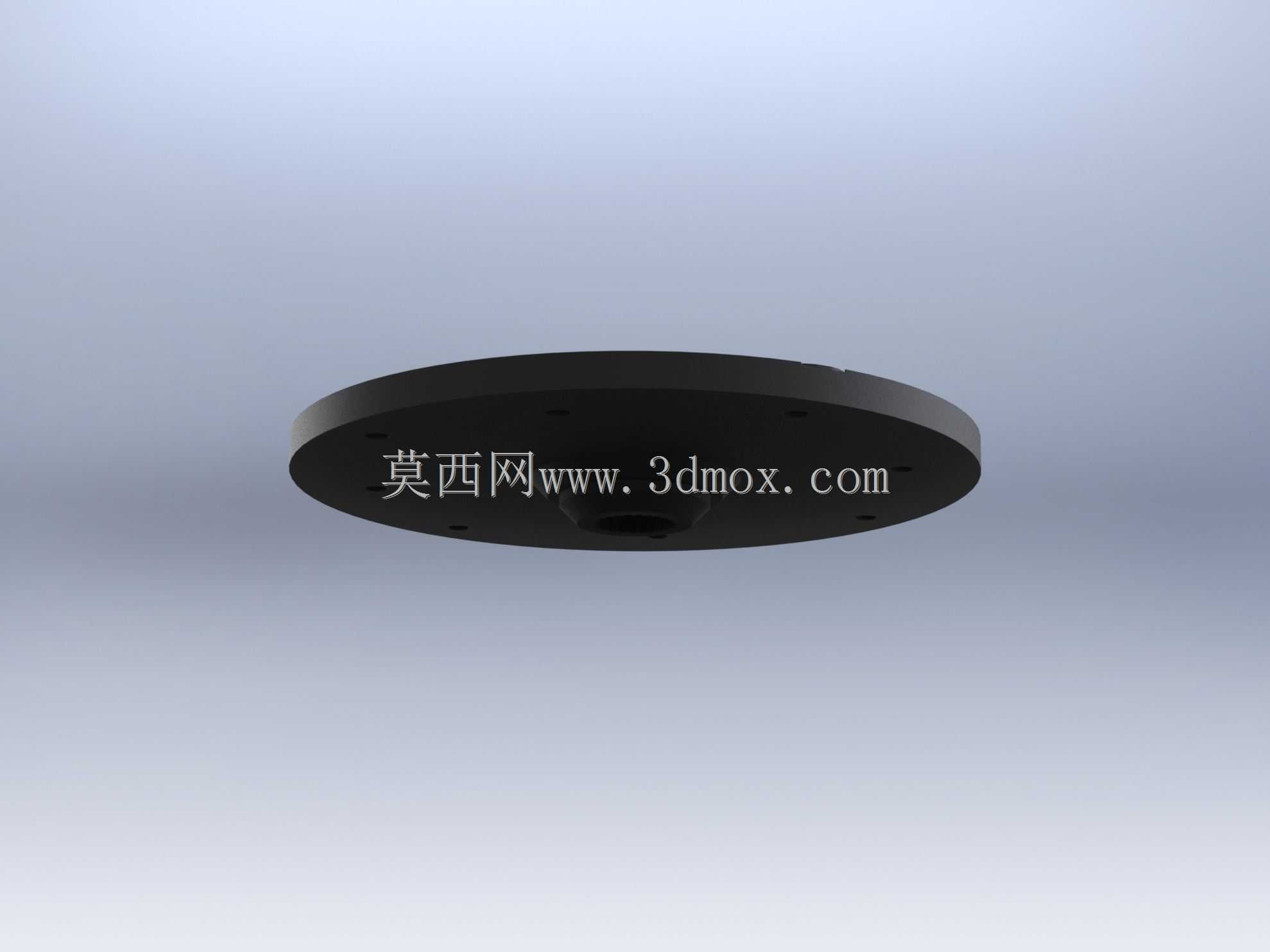

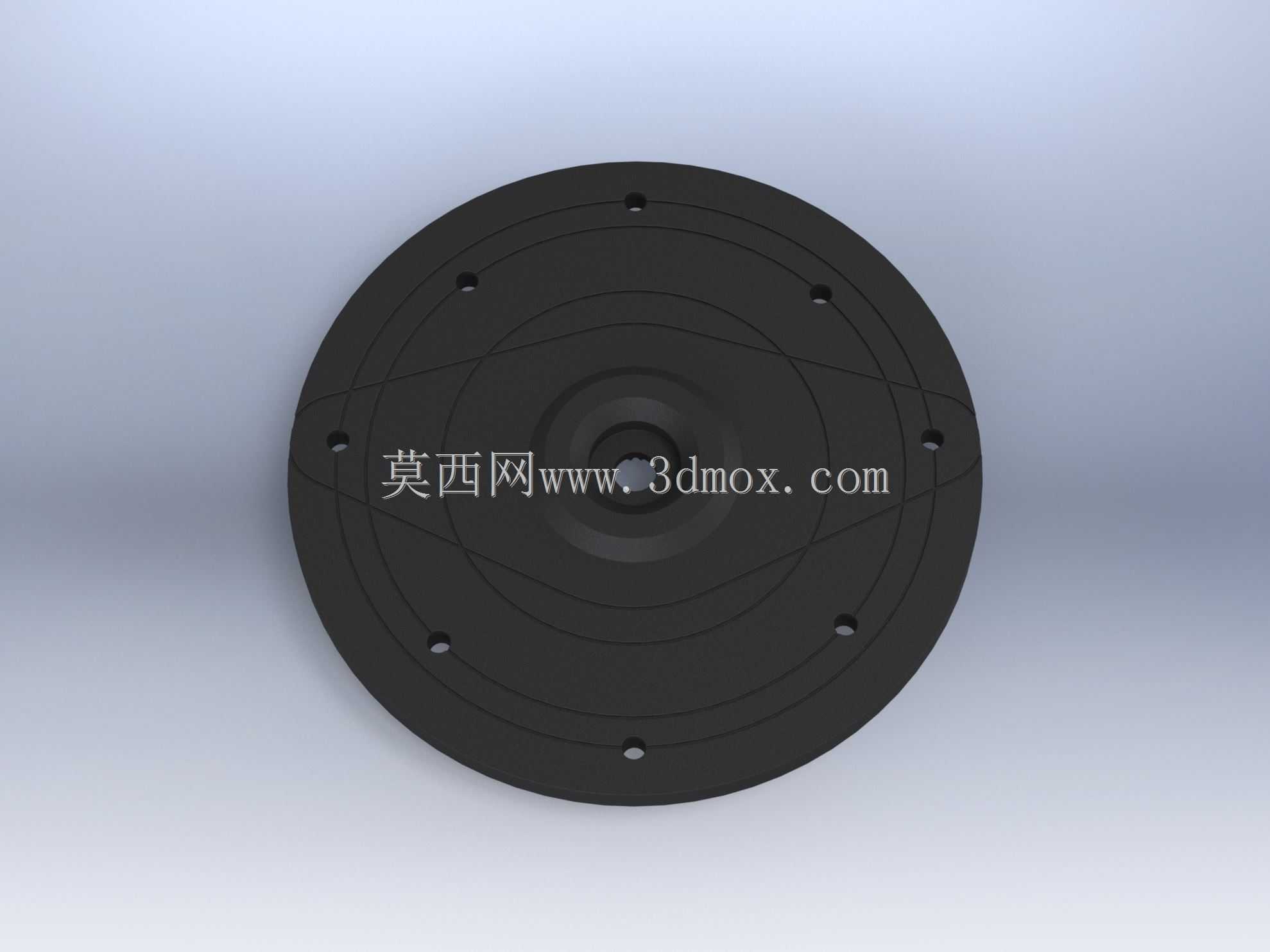

这类伺服轮毂主要应用在伺服驱动的回转传动场景中，常见于自动化生产线的回转工位、精密传动模组的输出端、小型伺服驱动轮组的承载连接部位，作为伺服动力输出与外接执行构件之间的衔接载体，承担扭矩传递、回转支撑、构件定位的核心作用。从结构设计来看，整体采用圆盘式对称布局，中心设置与伺服输出轴配合的轴孔结构，孔位周边做了加厚处理，用来抵消轴系配合时的应力集中，避免长期交变扭矩作用下出现孔位开裂的问题。盘面沿圆周方向均匀分布多组安装孔，孔位的分度精度直接决定外接构件的回转同轴度，设计时孔位公差按照IT7级精度控制，既保证安装时的定位精度，也避免过紧配合导致的装配应力残留。轮毂的盘面做了多层环形减重槽设计，在不降低整体结构刚性的前提下，尽可能减少零件自身的转动惯量，匹配伺服系统高响应、快启停的工作特性，避免过大惯量导致伺服过载、定位超调的问题。从安装边界来看，这类轮毂的轴向厚度需要匹配伺服输出轴的伸出行程，安装时轮毂端面与伺服端盖之间预留0.1到0.2mm的间隙，避免运转时出现端面摩擦；外径尺寸根据外接构件的安装需求确定，盘面的安装孔分布圆直径要和外接轮体、转盘、执行臂的安装孔位完全匹配，装配时采用内六角圆柱头螺钉锁紧，螺钉的强度等级不低于8.8级，保证大扭矩传递时不会出现连接松动。轮毂的外缘做了小倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在安装外接包覆件时起到导向作用。在实际选型应用中，需要根据伺服电机的额定输出扭矩核算轮毂的抗扭强度，尤其是轴孔与盘面连接的过渡位置，要保证最大输出扭矩下的安全系数不低于2.5，同时还要核算轮毂的临界转速，避免工作转速接近零件固有频率引发共振。这类轮毂的材质通常选用45号钢或者高强度铝合金，钢制轮毂多用于大扭矩、重载的传动场景，铝合金轮毂则用于对响应速度要求高、负载较轻的精密传动场景，加工完成后需要做动平衡校正，平衡精度等级达到G2.5级，保证高速回转时不会出现明显振动，影响整个伺服系统的定位精度和运行稳定性。
