L型双安装面钣金连接固定支架结构

项目分类:通用五金配件 发布时间:2026-06-29 ID:1191932
  • L型双安装面钣金连接固定支架结构
  • L型双安装面钣金连接固定支架结构

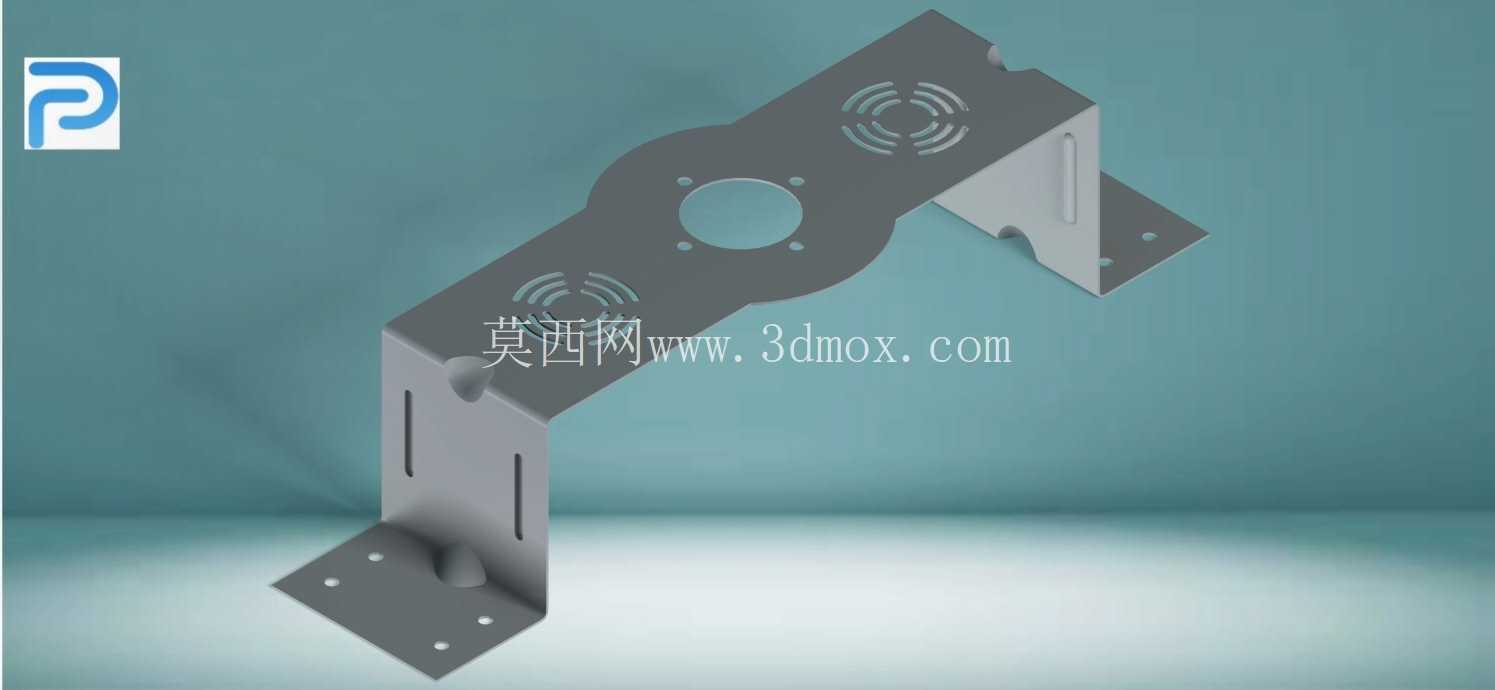

  这款钣金支架的设计初衷,是解决工业现场多类小型功能模组的跨位面安装固定需求,常见于自动化生产线的检测工位、小型工控设备的内部组件挂载、通讯机柜内功能模块的支撑场景,实际使用中可同时衔接两个互相垂直的安装基准面,无需额外加工转接垫块就能完成不同朝向组件的装配,大幅减少现场装配的零件数量与调试工作量。从结构形态来看,整体采用L型折弯主体作为承载核心,两个垂直分布的安装支脚都预留了规则排布的安装孔位,孔位间距按照常规工业安装的标准模数设置,可适配市面多数标准规格的螺栓紧固件,支脚边缘做了小幅折弯翻边处理,既能够提升薄板构件的整体抗扭刚度,避免长期承重后出现支脚变形、安装面翘曲的问题,也能去除钣金剪切后的锐边,防止装配过程中划伤操作人员或是划破配套的线缆保护层。

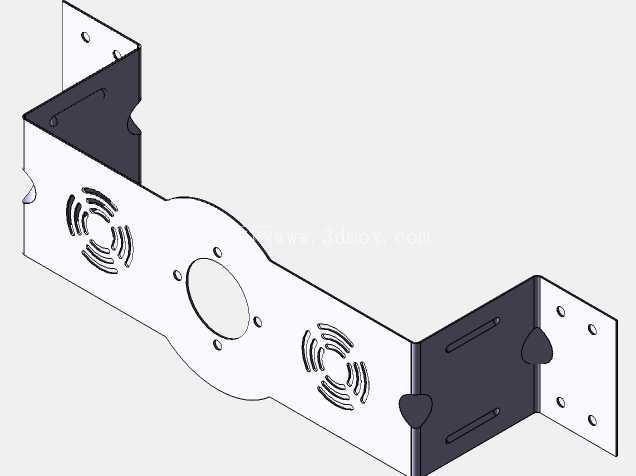

  中间的连接过渡段没有采用等宽直板结构,而是做了圆弧过渡的加宽处理,中心位置预留的大尺寸圆孔,主要用于穿过配套模组的接线或是定位凸台,圆孔周边均匀分布的小孔可用于固定圆形的功能模组,比如小型散热风扇、传感检测头、信号发射模块这类自带圆形安装基准的部件;两侧对称设置的格栅状压型结构,并非装饰性设计,而是通过局部压筋的方式提升薄板平面的结构强度,在不增加板材厚度、不额外添加加强筋零件的前提下,降低中间连接段受载后的形变幅度,同时格栅结构也能为挂载的发热模组提供辅助散热的通风通道,避免局部热量堆积影响配套元器件的使用寿命。

  设计过程中充分考虑了钣金加工的工艺可行性,所有折弯位置的内R角都匹配常规钣金折弯刀具的参数,无需定制特殊刀具即可完成加工,所有安装孔的孔边距都预留了足够的折弯避让距离,不会出现折弯后孔位变形、螺栓无法正常穿入的问题;两个安装支脚的安装面平面度公差按照常规钣金件的通用要求控制,能够保证安装后与基准面的贴合度,避免因贴合间隙导致挂载模组出现位置偏移、运行振动的问题。

  从安装边界来看,两个垂直支脚的安装面处于完全垂直的空间位置,安装时可根据现场需求选择将水平支脚固定在设备台面、垂直支脚承接挂载部件,或是反过来将垂直支脚固定在立式机架立面、水平支脚承托上方的功能组件,适配不同朝向的安装需求;整体外轮廓的尺寸控制紧凑,不会占用过多的设备内部安装空间,中间过渡段的镂空与压型设计,在保证结构强度的同时尽可能降低了构件自身重量,不会给安装基准面带来额外的承重负担。实际应用中,这类支架可替代传统的角码加转接板的组合固定方案,减少装配时的零件对齐、调整环节,一体式的折弯结构也比多零件拼接的固定方式拥有更好的长期稳定性,不会因为设备运行的持续振动出现连接螺栓松动、组件移位的问题,适合在有持续振动的工业设备内部长期使用。
