十字分支多接头线束连接组件结构设计

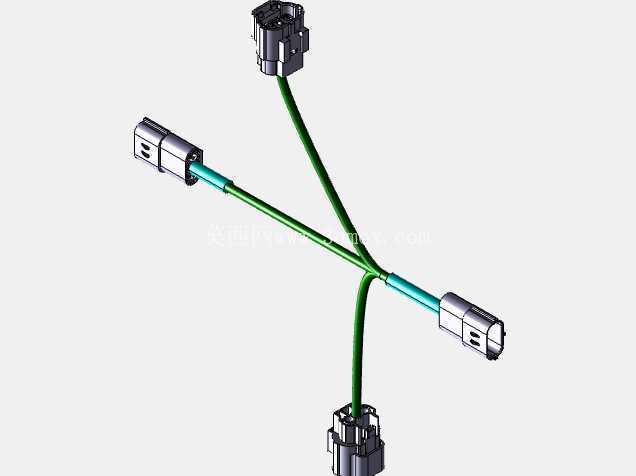

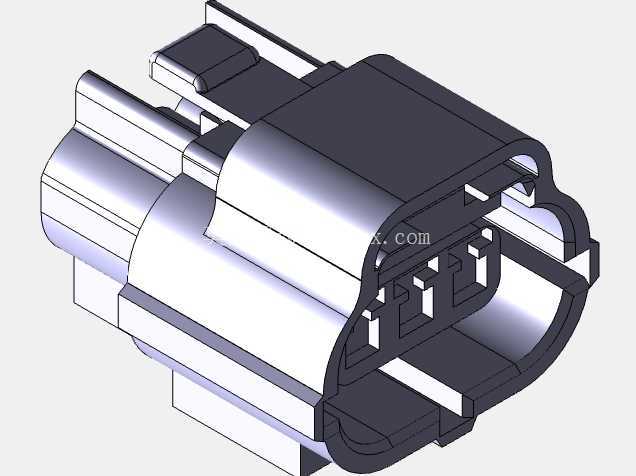

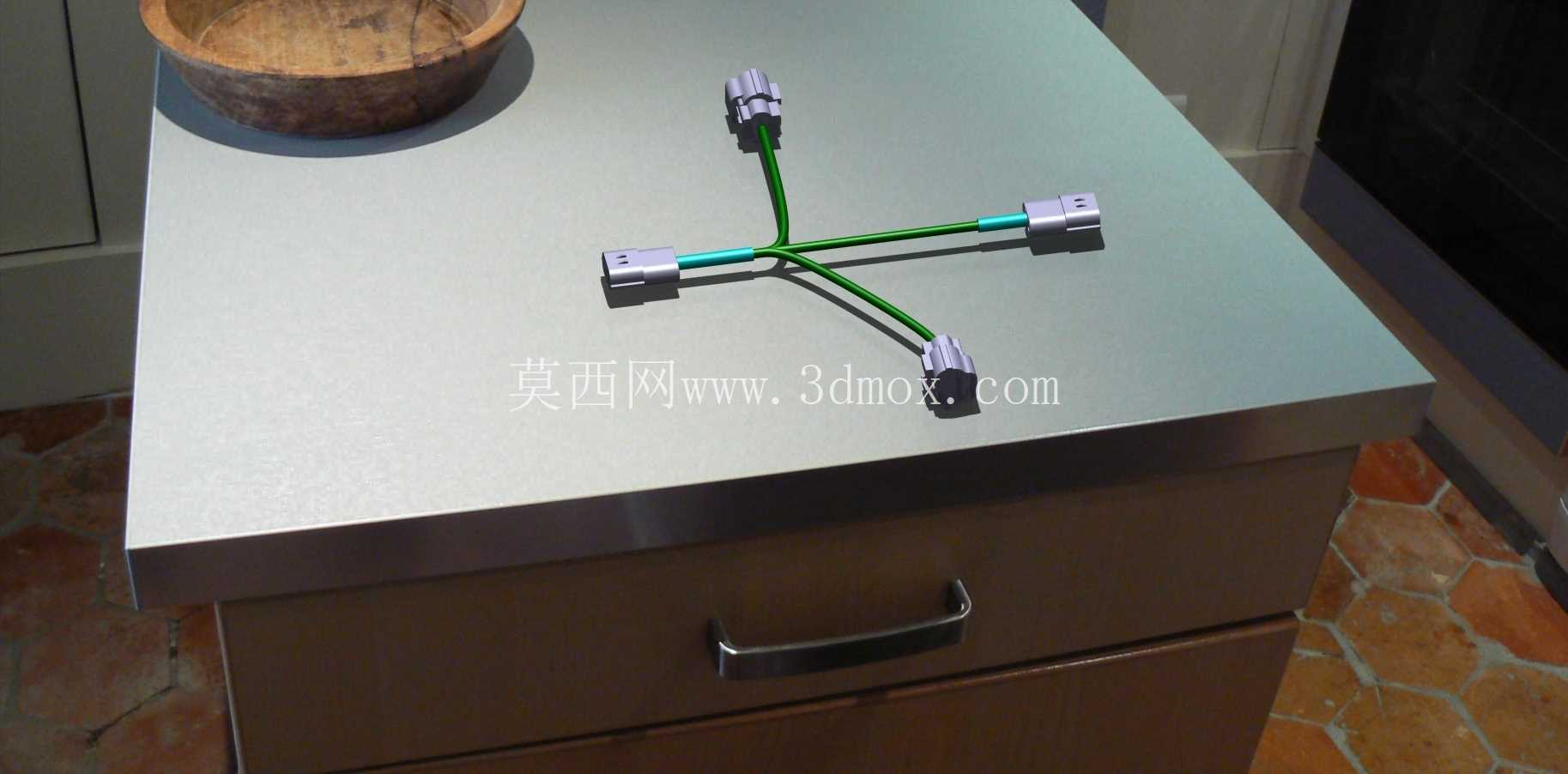

　　在低压电气控制回路、小型机电设备内部布线、台架测试工装接线场景中，这类十字分支线束是解决单路电源/信号分路传输的常用连接件，相比现场剥线分接的作业方式，预制好的分支线束能大幅降低现场接线的出错概率，也能避免多股铜线裸露带来的短路隐患。从结构设计上看，这款线束采用十字交叉的走线布局，四个出线端分别压接了标准公头接插件，接插件外壳做了防滑卡扣结构，插拔时能提供清晰的到位反馈，避免设备运行过程中受振动影响出现接插松脱的问题。线缆部分选用多股铜芯软线，绝缘层采用耐温耐油的PVC材质，能适应设备内部油污、轻微发热的工作环境，交叉位置做了定点捆扎固定，避免线束在安装拉扯过程中出现分支移位，导致内部线芯受力断裂的情况。

　　设计阶段首先要确认的是安装边界，整个线束展开后十字交叉的中心到每个接头端面的距离保持一致，适配安装面四个方向的接线点位间距，接插件的外形尺寸控制在常规插拔操作的空间范围内，不需要额外预留过大的操作间隙，能在紧凑的设备内腔中完成安装。实际使用时，这类线束主要用于单路输入分三路输出、或者两路信号交叉转接的布线场景，比如小型控制柜内的传感器信号分路、测试台架上的供电分支连接，不需要额外加装分线端子排，直接通过两端的接插件就能完成快速对接，减少柜内的布线占用空间。

　　结构设计上重点考虑了线芯的抗拉扯能力，每个接插件和线缆的压接位置都做了应力释放结构，线缆弯折时应力不会集中在压接点，避免反复弯折后线芯断裂，交叉位置的捆扎采用和绝缘层同材质的扎带固定，不会出现长期使用后扎带老化松脱的问题。从安装适配性来看，接插件的插拔力控制在手动操作的合理区间，不需要借助工具就能完成插拔，接插件的插针做了镀金处理，降低长期使用后的接触电阻，避免信号传输衰减或者接头发热的问题。布线时可以根据安装空间的走向调整四个分支的弯折角度，软线的弯折半径满足常规电气布线的最小半径要求，不会因为弯折过度导致绝缘层破损。

　　在设备装配环节，这类预制分支线束能大幅缩短装配接线的工时，不需要现场测量线长、压接端子、做绝缘处理，直接对应点位插接即可，也能减少现场接线的工艺差异，保证每台设备的布线一致性。设计过程中还考虑了线束的固定需求，每个分支靠近接头的位置都预留了扎带固定位，可以配合线卡将线束固定在设备内壁或者安装板上，避免设备运行时线束晃动和周边金属部件产生摩擦，长期使用磨破绝缘层。接插件的外壳做了防呆设计，反向状态下无法插入对接座，能彻底避免现场接线时插反引脚导致的电路短路或者信号接反问题。对于需要频繁拆装的测试工装来说，这类线束的重复插拔寿命能满足日常使用需求，不需要频繁更换接线部件，降低工装的维护成本。从电气性能上看，线缆的线径适配常规低压小功率回路的载流要求，能满足传感器信号传输、小功率执行件供电的使用需求，绝缘层的耐压等级符合工业低压设备的电气安全要求，不会出现线间击穿的问题。
