小型通用动力设备化油器密封端盖结构

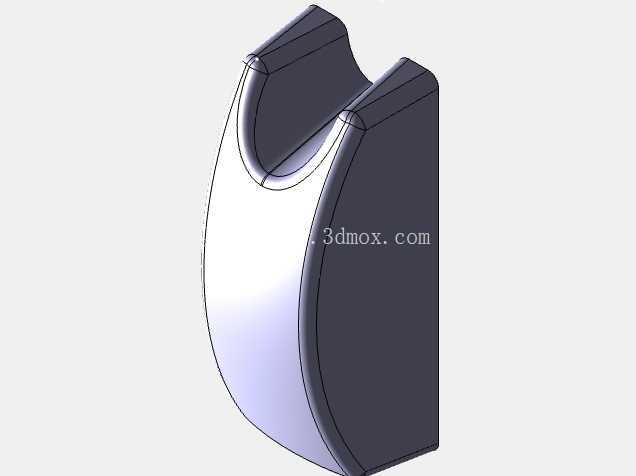

　　这款化油器端盖主要适配小排量通用汽油机的浮子式化油器总成，常见于园林机械、小型发电机组、农用植保机械的动力单元上，作为化油器腔体的外侧密封构件，承担着隔绝腔体内外油气、阻挡外界粉尘杂质侵入燃油雾化腔的核心作用，同时要承受化油器工作过程中产生的燃油蒸汽压力、温度交变带来的形变应力，避免出现油气渗漏导致的空燃比失准问题。从结构设计逻辑来看，该端盖采用半包覆式弧形轮廓，整体曲面走向完全贴合化油器本体的腔体外侧型面，安装贴合面设置了连续的密封胶圈安置槽，装配时配合耐油橡胶密封圈可以实现周向均匀压紧，不会出现局部密封压力不足导致的渗油隐患；盖体侧面的弧形避让槽是为了匹配化油器内部节气门摇臂的运动行程，避免端盖装配后干涉摇臂的转动范围，保证节气门开度调节的顺畅性，这处避让结构的曲率经过反复校核，既预留了足够的运动间隙，又尽可能缩小了端盖的整体外廓尺寸，避免在动力总成紧凑布局下和周边的空滤器连接管、油门拉线支架产生安装干涉。

　　在安装边界设计上，端盖的两个安装凸台采用对称式布局，凸台内预埋了金属嵌件，避免压铸铝合金材质在反复拆装螺丝时出现螺纹滑牙的问题，两个安装孔的中心距严格匹配对应型号化油器本体的安装柱位置，孔位公差控制在±0.1mm范围内，保证装配时端盖可以平稳贴合密封面，不会出现偏斜导致的密封失效；盖体的壁厚采用均匀化设计，整体壁厚维持在2.5mm，局部安装凸台位置做了加厚过渡处理，过渡区域采用大圆角衔接，避免压铸生产过程中出现缩孔、冷隔等成型缺陷，同时也能降低零件工作过程中应力集中导致的开裂风险。

　　从实际工况适配角度考虑，化油器工作时临近发动机缸头，环境温度长期处于80-120℃区间，同时会接触到汽油、机油油气的侵蚀，该端盖的压铸铝合金材质选型兼顾了轻量化和耐温耐油性能，外表面不需要额外做涂装处理，依靠压铸成型后的致密氧化层就能抵御日常使用中的锈蚀问题；盖体内侧设置了两道导流筋，当化油器内部出现燃油反流时，导流筋可以将反流的燃油引导至浮子室回油通道，避免燃油积聚在端盖内侧长期浸泡密封圈，延长密封胶圈的使用寿命。

　　在结构细节处理上，端盖外侧的弧形曲面做了微弧度的拔模设计，拔模角度控制在1.5°，既满足压铸生产的脱模要求，又不会影响和周边零部件的装配间隙；盖体边缘做了0.5mm的圆角钝化处理，避免装配和维修过程中锐边划伤操作人员，同时也能减少边缘位置的应力集中，在设备运行产生持续振动的工况下，不会出现边缘疲劳开裂的问题。这类端盖作为化油器的外围密封部件，虽然不属于核心的计量雾化构件，但密封性能的可靠性直接影响化油器的工作稳定性，一旦端盖出现渗漏或者变形，会导致外界空气未经计量直接进入化油器腔体，造成空燃比偏稀，引发动力不足、怠速不稳甚至启动困难的故障，因此在设计过程中除了保证结构强度和密封性能之外，还对零件的平面度提出了明确要求，密封贴合面的平面度公差控制在0.05mm以内，避免装配后出现局部间隙导致的密封失效。
