带安装支座手动操纵式蝶阀结构设计

在工业流体输送管路系统中，蝶阀是应用占比极高的截断与调节类部件，这套带一体式安装支座的手动操纵蝶阀结构，主要面向中小通径的低压流体输送场景，常见于给排水管网、小型化工流体输送、暖通空调循环水支路、普通工业设备的冷却水回路等工况，承担管路通断控制、小范围流量调节的功能，相比同通径的闸阀、截止阀，这类蝶阀结构更紧凑，安装占用空间更小，启闭操作的行程更短，日常运维的拆装难度也更低。

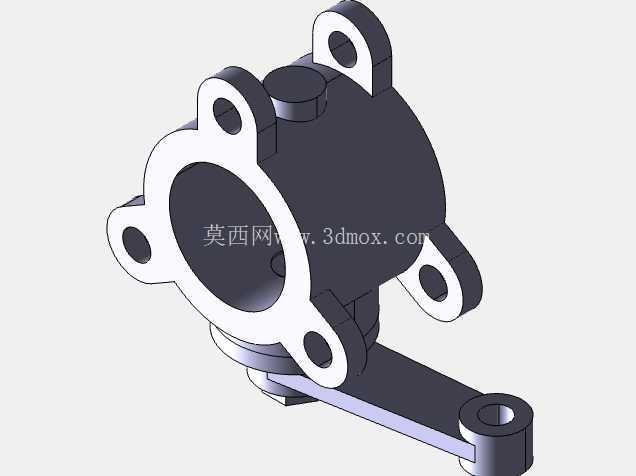

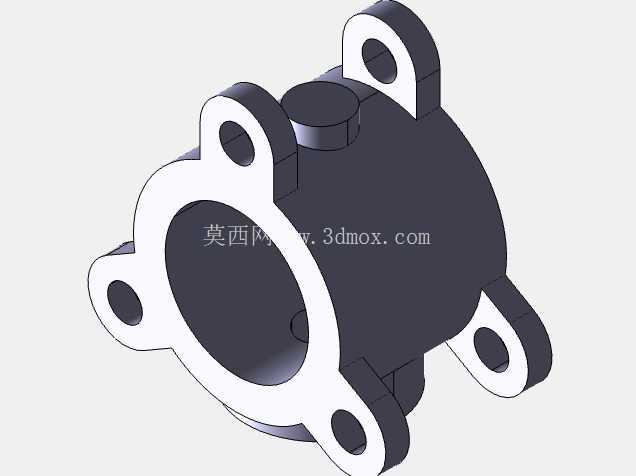

从结构功能来看，这套蝶阀的主体采用带多耳式安装法兰的阀体设计，法兰端面上均匀分布五个螺栓过孔，能够直接与配对管路法兰通过螺栓紧固连接，安装时不需要额外加装转接支座，阀体上的安装耳与阀体本体一体化成型，避免了分体式支座焊接带来的变形问题，也减少了装配时的累计误差。阀体内部的密封副采用常规的中线密封结构，蝶板绕阀杆轴线做90度回转即可完成全开到全关的动作，阀杆延伸出阀体的部分连接了一体式的操纵摇臂，摇臂末端设置了销轴连接孔，既可以直接加装手柄做手动操作，也可以连接气动执行器、电动执行器的输出拐臂，适配不同自动化程度的控制需求，不需要额外更换阀杆连接结构。

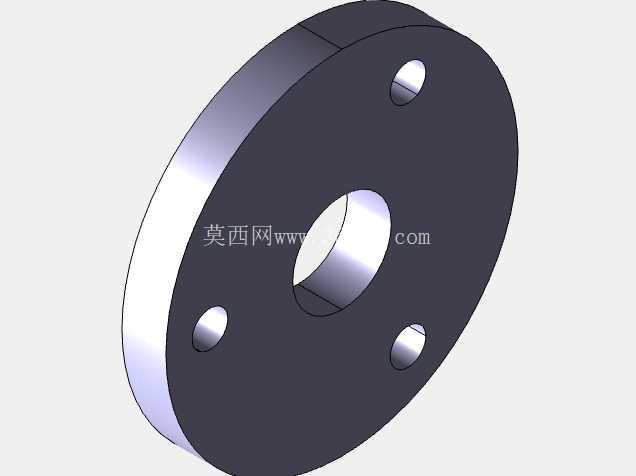

设计过程中首先考虑的是安装边界的适配性，阀体的轴向总长度控制在同通径法兰安装间距的标准范围内，不会出现安装时与相邻管路部件干涉的问题；法兰端面上的螺栓孔中心圆直径严格匹配对应压力等级的管路法兰标准，保证现场安装时不需要重新配打孔位。操纵摇臂的回转平面与阀体安装法兰端面平行，摇臂的回转半径经过核算，在全行程转动过程中不会触碰阀体本体、安装螺栓以及相邻的管路壁面，避免操作时出现卡滞。阀体的流道采用直通式结构，蝶板处于全开位置时流道的通流截面接近圆形，流体经过时的局部阻力系数远小于同通径的截止阀，能够有效降低管路系统的输送压损，减少泵组的运行能耗。

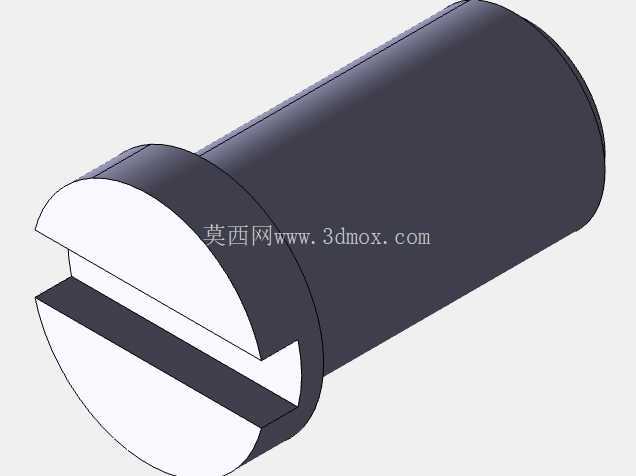

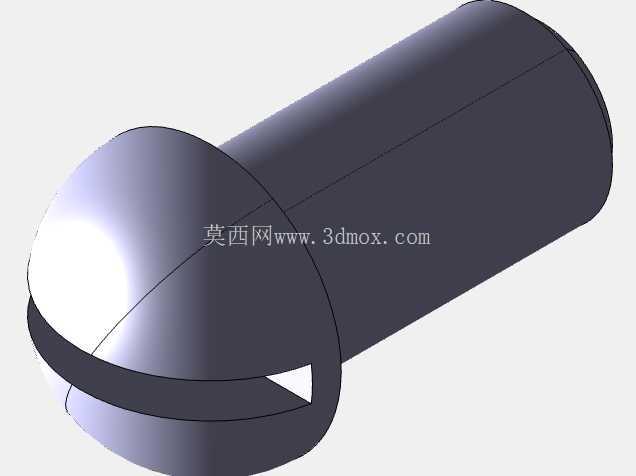

结构细节上，阀杆与阀体的配合部位设置了多级密封槽，可根据输送介质的特性加装O型密封圈、填料密封组，既可以输送常温清水，也能适配弱腐蚀性的工业流体；蝶板与阀杆的连接采用扁方加销轴的固定方式，相比单一的平键连接，能够承受更大的启闭扭矩，在频繁操作的工况下也不会出现蝶板与阀杆打滑、错位的问题。阀体上的安装耳做了加厚处理，每个安装耳的厚度比阀体壁厚高出30%左右，螺栓紧固时的压紧力能够均匀分散到阀体本体上，不会因为局部应力过大导致阀体法兰面变形，影响密封性能。操纵摇臂与阀杆的连接端采用方孔配合，装配时不需要额外加工键槽，装配工序更简单，后期维护拆卸时也更容易分离，不会因为锈蚀出现拆不下来的问题。

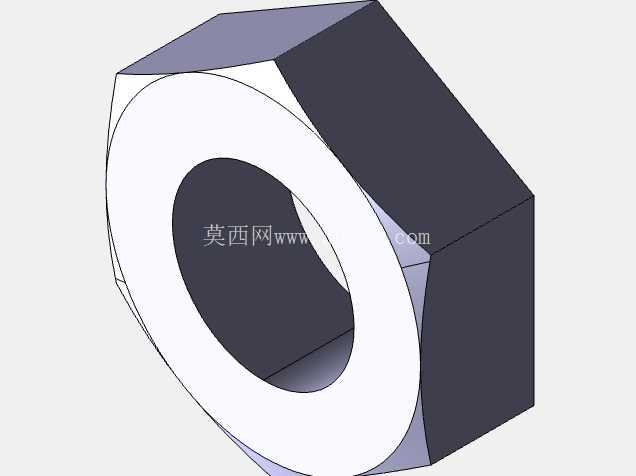

从实际选型适配的角度来说，这套结构的尺寸边界覆盖了常用的中小通径低压管路需求，安装时只需要保证配对法兰的密封面平整，加装对应材质的密封垫片，按照对角顺序拧紧法兰螺栓即可完成安装，不需要做特殊的现场加工。日常操作时，手动扳动摇臂即可完成启闭，也可以在摇臂末端加装重锤式止回结构，实现管路逆流时的自动关闭，拓展使用场景。整个结构没有复杂的异形曲面，加工时阀体可以采用压铸工艺成型，后续只需要对密封面、阀杆配合孔做精加工即可，生产制造成本更低，适合批量规模化生产，能够满足通用工业场景的大批量使用需求。
