Catia设计双管路流体流量控制阀体结构

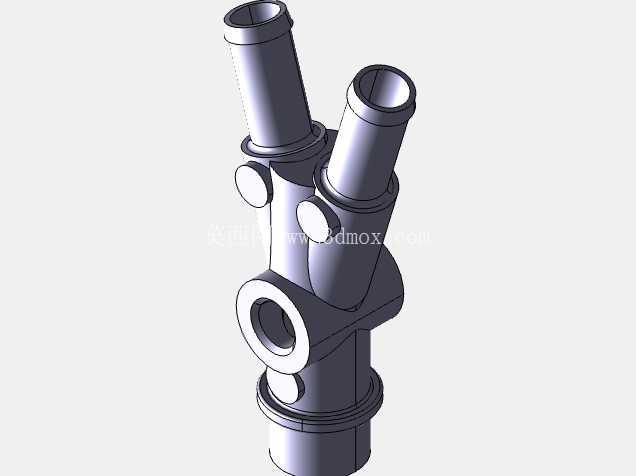

　　这款双管路结构的流量控制部件，主要应用在中小通径的流体输送回路中，常见于车用冷却系统、小型液压工作站、医用流体输送设备的支路管控环节，核心作用是对两条并行管路内的流体通断、流量大小做同步或独立调节，替代传统单管路阀件组合的冗余布局，减少管路接头数量，降低系统泄漏风险。从结构设计逻辑来看，主体采用一体化压铸成型的基体，避免了多件拼接带来的强度薄弱点，基体上部设置两个平行布置的快插式管路接口，接口外壁做了多道环形凸筋，用来匹配橡胶软管的卡箍安装位，安装后可承受1.2MPa以内的工作压力，不会出现软管脱拔、渗漏的问题。基体侧面预留的横向法兰接口，是用来安装流量调节芯体的装配位，接口端面做了0.8mm深度的密封槽，可适配O型密封圈做静密封，芯体装入后通过端部的压盖锁紧，调节端可外接手动旋钮或者电磁驱动头，实现手动调节或者电控比例调节的功能切换。基体下部的柱形延伸段，是整个阀件的安装定位段，外壁设置的两道环形凸台，用来卡在安装面板的预制孔内，配合侧面的两个圆形定位凸点，可限制阀件工作时的周向转动，安装时不需要额外做周向防转结构，能减少装配工序的耗时。

　　设计过程中，首先确定了三个接口的通径参数，上部两个接口通径为12mm，侧面调节接口通径为10mm，下部定位段外径为18mm，整体安装高度控制在110mm以内，横向最大轮廓尺寸不超过45mm，可适配狭小空间内的管路布局需求，不会和周边的线束、其他管路产生干涉。流道设计上，内部做了平滑的圆弧过渡，没有直角转折结构，可降低流体通过时的压损，减少流道内的湍流产生，对于冷却水、低压液压油、洁净药剂这类常见流体都有很好的适配性，不会出现流道内残留积液、杂质沉积的问题。

　　壁厚设计上，主体承压区域壁厚设置为3mm，非承压的定位凸点、安装凸筋位置壁厚设置为2mm，既保证了压铸成型时的铝液填充流动性，避免出现冷隔、缩孔缺陷，也能控制零件整体重量，单件成品重量控制在180g左右，符合轻量化设计的要求。密封结构的设计充分考虑了工况适应性，所有静密封位置都采用端面密封而非径向密封，降低了对零件加工精度的要求，普通压铸后做简单的端面精铣就可以达到密封要求，不需要做高精度的内孔磨削加工，能有效控制批量生产的加工成本。

　　在安装边界上，上部两个管路接口的中心距为22mm，匹配卡箍安装时的操作空间，预留了至少15mm的扳手操作余量，侧面调节接口的轴线和下部定位段的轴线垂直相交，安装调节驱动件时不会和安装面板产生干涉，下部定位段伸出安装面板的长度为15mm，可配合螺母从背面锁紧，锁紧后整体抗振性能满足车用设备的振动测试要求，在频率10-2000Hz的随机振动工况下不会出现松动、渗漏问题。这款零件的压铸模具设计上，采用了侧向抽芯结构来成型内部流道和侧面的密封槽，分型面设置在基体最大轮廓处，避免了外观面出现分型线痕迹，后续做表面氧化处理后外观一致性好，可直接外露安装不需要额外做装饰遮盖。实际工况测试中，这款阀件在-40℃到120℃的工作温度范围内，密封性能稳定，流量调节线性度良好，当调节芯体开度从0到100%变化时，流量变化曲线平滑，没有突变区间，可满足精准控流的使用需求，相比传统的两个独立单路阀组合的结构，整体占用空间减少35%，装配工时减少40%，管路接头数量减少4个，系统泄漏点大幅降低，适合批量配套在紧凑型流体控制设备中使用。
