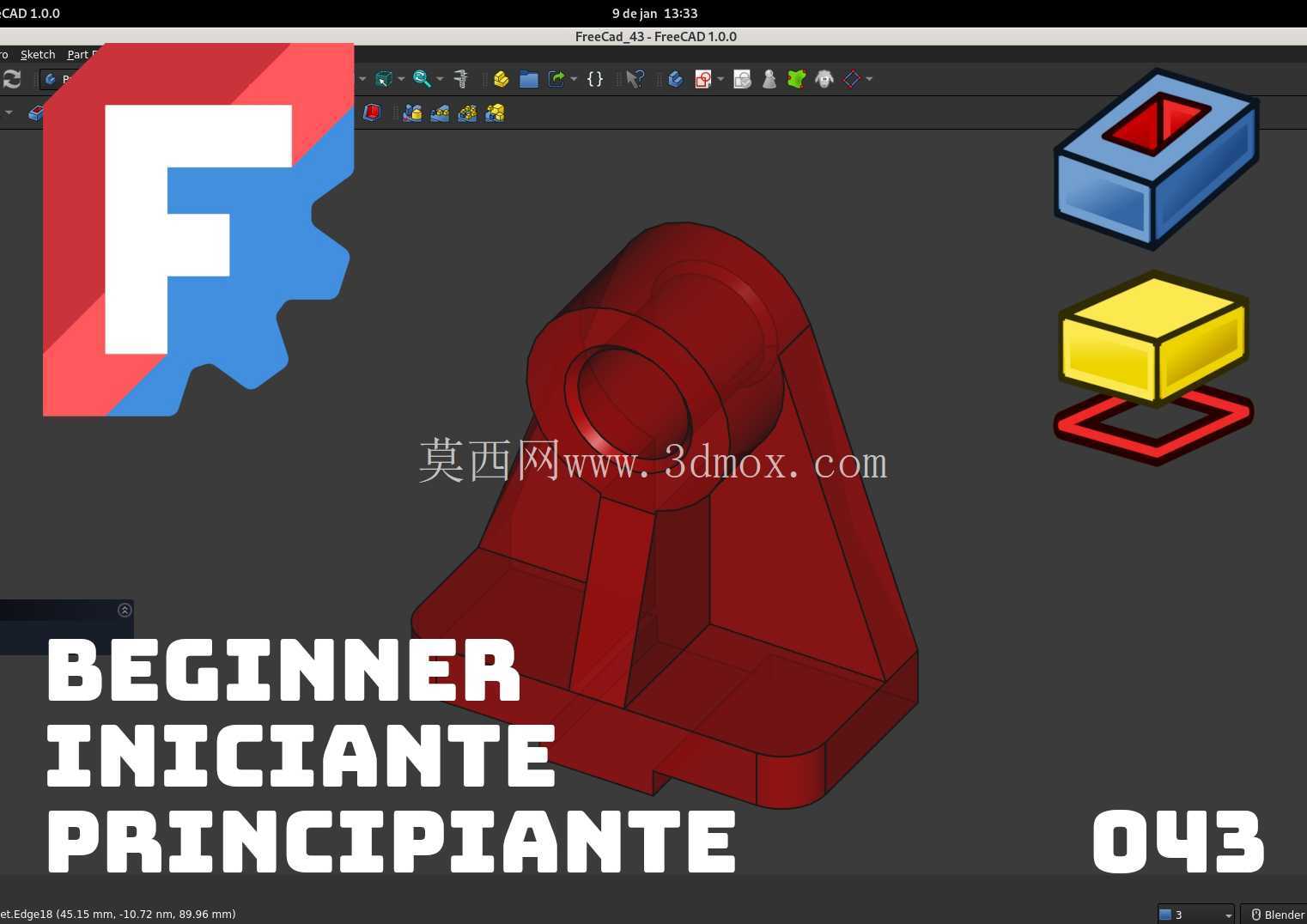

FreeCAD入门练习用支座类零件建模实例

　　本次建模的支座类零件，属于机械结构中常见的支撑承载构件，这类构件广泛应用在小型工装夹具台架、教学实验台架、轻型输送线侧边支撑、桌面级小型设备的机架连接部位，主要作用是为轴类零件、铰接构件提供稳定的安装定位基准，同时将上部载荷均匀传递到下方安装基面，避免连接部位出现应力集中导致的结构变形。从结构功能拆分来看，该零件底部为带加强筋的梯形安装基座，基座底面为完整平面，加工时可通过一次铣削保证平面度，安装时可通过螺栓穿过基座预设的安装孔与下方型材或钢板基面锁紧，基座两侧的斜向加强筋从底部边缘一直延伸到上部轴套位置，筋板厚度均匀，既可以减少整体材料用量降低零件自重，又能在承受径向载荷时抵消轴套部位受到的倾覆力矩，避免轴套与基座连接位置出现断裂失效。

　　上部的带孔轴套是该零件的核心功能部位，轴套内孔为光滑圆柱面，可与销轴、短轴类零件形成间隙配合，轴套的轴向长度根据配合轴段的长度设计，保证配合接触面积足够，避免轴件工作时出现晃动，轴套外圆与基座、筋板的连接位置做了圆角过渡，减少加工和受力时的应力集中问题。建模过程中，首先需要确定零件的安装边界：底部安装基面的长宽尺寸需要匹配常用的2020、3030铝型材安装孔距，保证零件可以直接固定在常规工业铝型材搭建的台架上，不需要额外加工转接板；上部轴套的内孔直径选取常用的销轴直径系列，适配常规的标准铰接件、连杆件的安装尺寸，轴套中心到底部安装面的高度尺寸，需要保证安装在轴套内的零件转动时不会与下方基面发生干涉，预留足够的运动空间。

　　设计时需要兼顾加工工艺性，所有拔模角度符合常规压铸、3D打印或者铣削加工的工艺要求，零件壁厚保持均匀，避免出现壁厚突变导致的压铸缩孔、打印翘曲等问题，棱边位置除了功能需要的锐边外，都做了小尺寸倒角处理，去除加工毛刺同时避免安装时划伤操作人员。这类练习模型的建模逻辑完全贴合实际工业零件的设计流程，从功能需求出发先确定核心安装尺寸，再逐步添加加强结构、工艺特征，建模过程中需要注意各个特征之间的定位基准统一，全部以底部安装面和零件对称中心面作为主要基准，保证后续出工程图时尺寸标注清晰，加工人员可以直接根据标注定位加工，不会出现基准混乱导致的尺寸偏差。

　　在实际应用场景中，这类小型支座可以替换很多非标设备中定制的焊接支撑件，相比焊接件，一体成型的支座零件一致性更好，安装精度更高，不需要后续焊接后的二次校形加工，适合小批量设备的快速组装搭建，在教学场景中，这类零件涵盖了草图绘制、拉伸、凸台、圆角、筋特征等常用的三维建模操作，适合入门学习者掌握基础建模逻辑，理解机械零件从功能需求到三维模型的转化思路，建模时需要注意各个特征的先后顺序，优先创建主体基准特征，再添加细节工艺特征，避免特征顺序错误导致的模型重生失败，同时要随时检查各个尺寸的配合关系，保证零件安装后不会出现干涉问题，各个连接部位的强度满足常规轻载场景的使用要求。
