紧凑型20W功率激光发生模组结构设计

　　这款20W功率等级的激光发生模组，在桌面级激光加工设备、小型打标工作站、DIY激光雕刻装置、便携激光切割附件这类场景里适配性极强，不少跨境渠道流通的桌面加工设备，都会选用同规格模组作为核心做功部件。从结构设计逻辑来看，整个模组采用一体化集成思路，把激光发生核心、驱动匹配电路、散热结构、安装定位基座全部整合在单块模组内，不需要使用者额外拆分搭配驱动与散热部件，拿到模组后只需要匹配对应供电与控制信号，就能直接输出额定功率的激光束，大幅降低了终端设备厂商的组装调试难度。

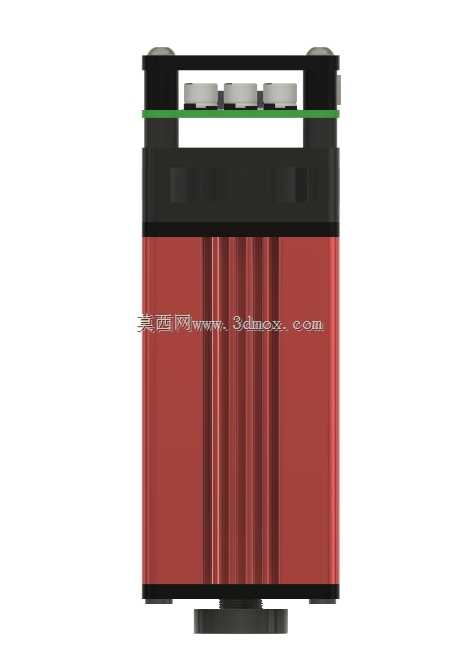

　　外形上采用带竖向散热筋的红棕色阳极氧化铝合金壳体作为主体散热结构，竖向筋条沿着模组轴向布置，在自然对流场景下能顺着筋道形成稳定的散热气流通道，不需要额外加装强制风冷风扇就能满足20W功率持续工作的散热需求，壳体顶部预留了电路接口与状态指示点位，绿色的PCB驱动板直接嵌装在壳体顶部的限位槽内，板载的调节元件与指示灯刚好对准壳体顶部的预留开孔，不需要额外做走线固定，装配时直接扣合顶部的黑色端盖就能完成上部结构的固定，端盖上的卡扣结构与壳体边缘的卡槽过盈配合，不需要打螺丝就能实现可靠固定，同时也方便后期维护时快速拆解。

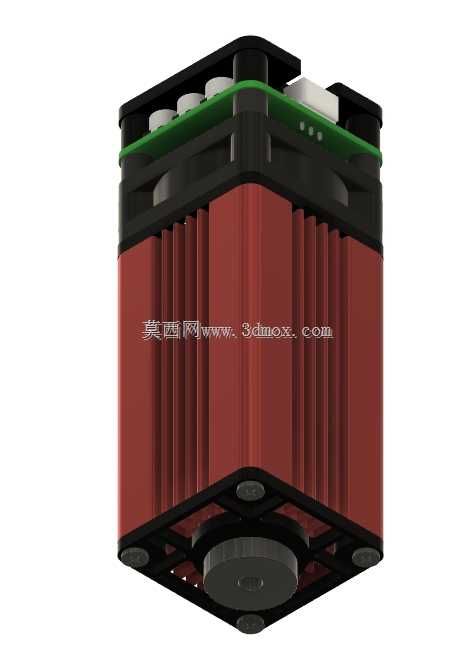

　　底部的安装基座采用黑色工程塑料加内嵌金属嵌件的结构，四个角的安装孔内都预埋了铜质螺纹嵌件，避免塑料螺纹反复拆装滑牙，基座中间的镂空结构刚好对准激光输出端的镜座，既给镜头调节预留了操作空间，也能减少底部结构与安装面的接触面积，避免壳体热量直接传导到设备安装板上，影响其他电子元件的工作稳定性。安装边界上，模组整体为近似方形的柱体结构，径向尺寸控制在极小范围内，在多模组阵列排布的激光加工设备里，能大幅缩小相邻模组的安装间距，提升阵列的功率密度，轴向长度也做了紧凑化处理，不会在Z轴方向占用过多安装空间，对于安装空间局促的便携激光设备来说，这个尺寸优势非常明显。

　　实际使用过程中，这款模组的输出功率稳定性表现不错，壳体的散热结构能保证长时间连续工作时，激光核心的工作温度维持在合理区间，不会因为过热出现功率衰减或者寿命缩短的问题，驱动板集成了过流、过温保护电路，当供电异常或者散热条件不满足工作要求时，会自动切断输出避免核心部件损坏。结构设计上充分考虑了量产装配的便利性，所有部件都采用卡扣或者定位槽做预固定，装配时不需要复杂的工装定位，顺着导向结构就能把各个部件组装到位，能有效提升量产装配的效率，降低人工装配的误差率。对于做小型激光设备开发的结构工程师来说，这类集成化模组不需要重新设计激光核心的散热与驱动结构，只需要在设备机架上预留对应安装孔位，做好供电与控制信号的走线规划，就能快速完成设备的核心功能搭建，缩短产品的开发周期，同时成熟的模组结构也能减少后期设备调试过程中出现的各类适配问题，提升整机的可靠性。在跨境零售渠道流通的同类模组，大多会搭配简易的固定支架与控制接线，方便个人DIY用户自行组装雕刻或者切割设备，这款模组的安装孔位采用通用的间距设计，能适配市面上多数现成的激光模组固定支架，不需要用户自行加工转接件，进一步降低了使用门槛。
