旋转复位式红色急停控制按钮结构

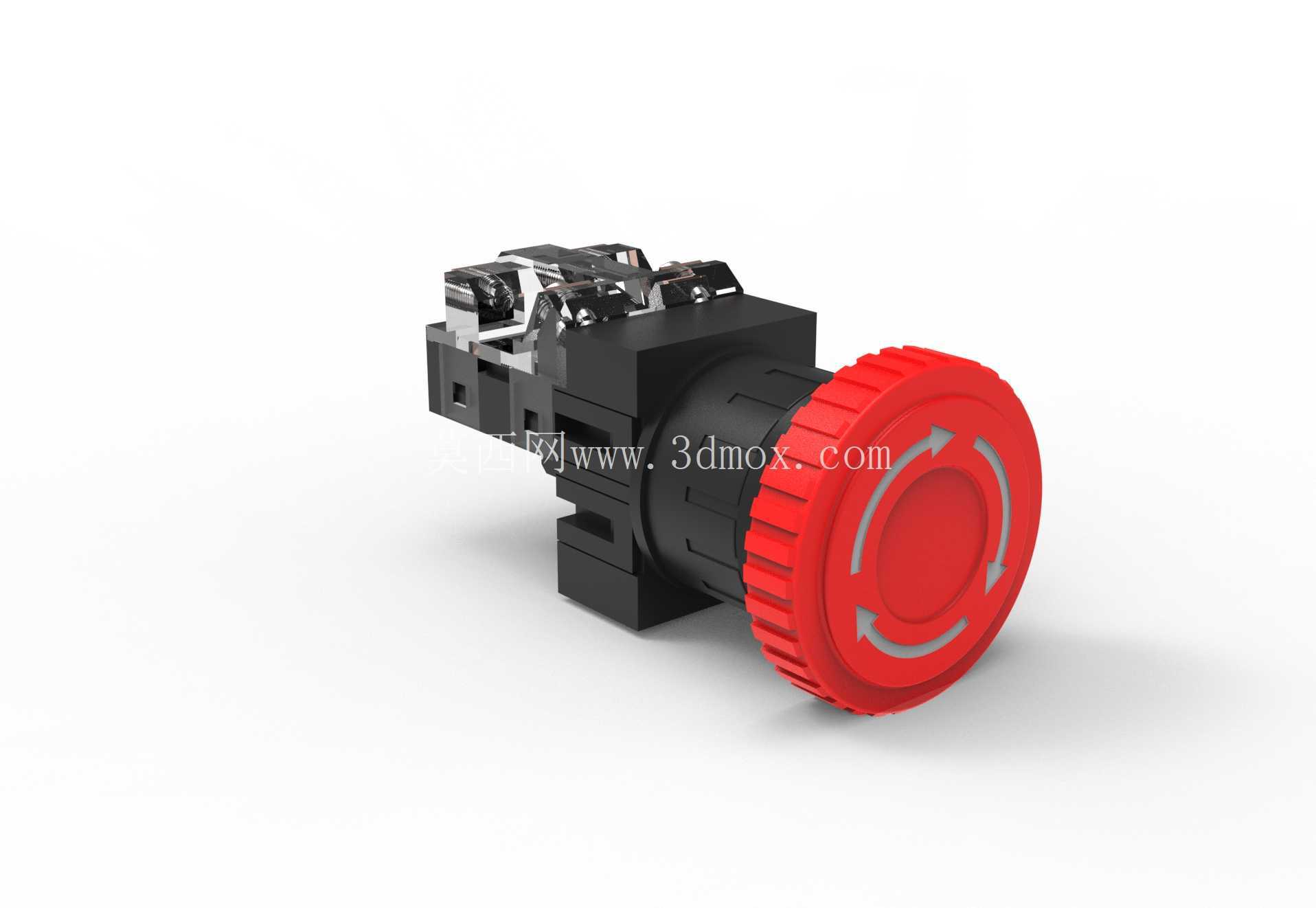

　　在工业电气控制回路的设计选型中，急停按钮是所有涉及人员操作、设备运动的整机系统必须配置的安全元件，其安装位置通常覆盖设备主操作面板、上下料工位、检修通道入口、长距离输送线沿线节点等所有可能出现人员操作或意外风险的区域，属于安全等级最高的手动触发元件，一旦触发需要直接切断设备动力回路的安全继电器输出，让所有运动机构进入可控停止状态，避免机械伤害、设备碰撞等事故扩大。这款旋转复位式急停按钮采用行业通用的安装尺寸设计，头部操作帽为醒目的大直径红色结构，表面做了防滑的径向齿纹处理，即便操作人员佩戴劳保手套也能快速拍压触发，帽面印刷的旋转方向箭头清晰标注复位操作方式，避免现场人员误操作导致设备意外重启。按钮的触发采用直动式拍压结构，按压行程符合低压电器安全标准要求，触发力设置在合理区间，既不会因为日常轻微触碰导致误停机，也能在紧急情况下单手轻松拍动触发，触发后操作头会自动锁止在按下位置，必须按照箭头指示方向旋转一定角度才能解锁复位，从机械结构上杜绝了非主动操作的复位风险。从安装边界来看，这款按钮采用标准的圆形面板开孔尺寸，适配行业通用的安装孔径，固定结构为后部卡扣加防转定位设计，安装时不需要复杂工具，从面板正面插入后拧紧后部固定环即可完成安装，防转凸台能够避免按钮在长期旋转复位操作中出现跟转松动，保证安装可靠性。

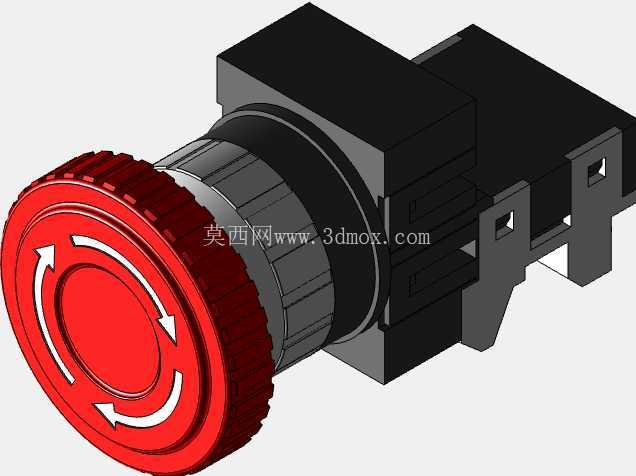

　　按钮后部的触点模块采用堆叠式组合结构，可以根据实际回路需求配置常开、常闭触点数量，常规配置下自带两副常闭安全触点，满足安全回路的双通道冗余设计要求，触点部分采用自清洁式滑动接触结构，长期使用不会因为触点氧化导致接触不良，适配交流、直流多种控制电压等级，能够直接接入PLC安全输入模块或者传统继电器控制回路。在三维建模过程中，需要重点还原几个关键结构特征：首先是头部操作帽的齿纹细节与旋转箭头标识，这部分直接关系到产品的外观辨识度与操作提示功能；其次是中部安装基座的卡扣结构与固定环的螺纹细节，这部分是安装适配性的核心，建模时需要严格控制安装孔位的配合公差，保证虚拟装配时能够和标准电控柜面板、设备操作箱的开孔尺寸完全匹配；最后是后部触点模块的插接定位结构，要还原模块之间的定位卡扣与接线端子的空间位置，避免在整机布线设计时出现端子与其他元件干涉的问题。

　　从实际应用场景来看，这类急停按钮广泛覆盖自动化生产线、机床设备、物流输送系统、起重设备、新能源装备等几乎所有工业设备领域，不同场景下对按钮的防护等级有不同要求，这款按钮的头部与基座配合处做了密封结构设计，能够适配常规工业环境的防尘防溅要求，如果应用在油污、切削液较多的加工场景，还可以额外配置防水护套来提升防护等级。在结构设计思路上，这款按钮没有采用额外的复杂锁止机构，而是通过头部的螺旋槽与锁止弹片配合实现按下锁止、旋转解锁的功能，零件数量少，装配工序简单，长期使用的故障率更低，弹片材料选用弹性优异的金属材质，经过反复触发测试也不会出现弹性衰减导致的锁止失效问题。

　　按钮的整体外形尺寸紧凑，后部接线端的深度控制在合理范围，不会因为安装在薄型操作箱上出现后部空间不足的问题，接线端子采用螺丝压接结构，适配不同线径的多股铜芯控制电缆，压线螺丝做了防脱落设计，避免安装接线时螺丝掉落进入设备内部造成短路隐患。在设备电气设计选型阶段，这类急停按钮的三维模型可以直接导入整机的电气柜装配模型、操作面板模型中做干涉检查，提前验证安装位置是否合理、操作空间是否充足、布线走向是否顺畅，减少实物加工阶段的设计变更，同时也可以用于设备操作手册的三维示意图制作，直观展示急停按钮的位置与操作方式，帮助现场操作人员快速识别安全元件位置。
