工业控制用按压式电气按钮开关结构

　　这类按压式按钮开关是低压电气控制回路里最基础的人机交互部件，广泛分布在生产线控制柜、机床操作面板、自动化设备启停工位、配电箱体操作面等场景，承担回路通断信号触发、设备状态切换、紧急操作触发的核心作用，是工业现场操作人员和设备控制系统之间最直接的交互载体。从结构设计逻辑来看，这款按钮采用模块化拼接思路，前端操作头和后端触点基座采用卡扣式快装结构，适配标准30mm直径的柜体安装开孔，安装时仅需从面板正面插入操作头，背面旋紧固定锁紧圈即可完成主体固定，不需要额外的复杂工装，后期维护更换触点模块时也不用拆解前端操作头，直接在柜体内部插拔更换触点单元即可，大幅降低现场运维的时间成本。

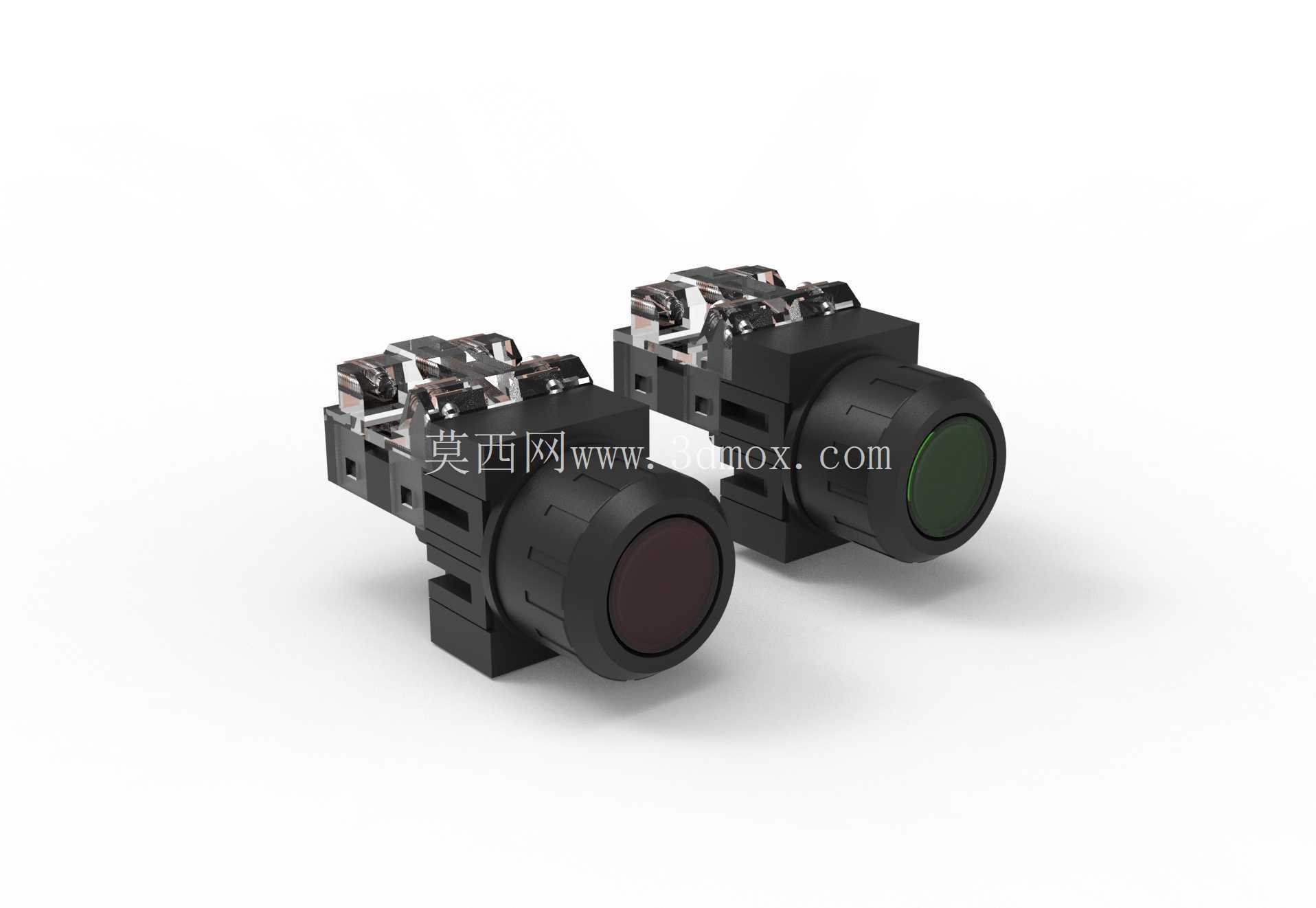

　　操作头的按压行程设计在3-5mm区间，按压力度控制在5-8N，既避免现场轻微磕碰导致的误触发，也不会因为按压力度过大造成操作人员长时间操作的手部疲劳，操作头表面做了细微的磨砂防滑处理，不同功能的按钮头可以通过颜色区分，比如常见的红色用于停止、黑色用于点动、绿色用于启动，现场识别度高。后端的触点基座采用常开常闭可组合配置，单基座最多可叠加4组触点单元，用户可以根据实际控制回路的需求自由搭配常开、常闭触点的数量，触点采用银合金材质，接触电阻低，额定工作电流覆盖AC-15类3A、DC-13类0.5A的常规控制回路负载，满足绝大多数工业现场的控制信号通断需求。

　　从安装边界尺寸来看，按钮装入面板后，背面突出柜体的深度控制在60mm以内，适配厚度1-5mm的各类钢板、绝缘板柜体面板，接线端子采用螺钉压接结构，适配0.5-2.5平方毫米的多股铜芯控制线缆，压线螺钉带有防脱落结构，避免运维过程中螺钉掉落进柜体内造成短路隐患。整体外壳材料采用阻燃PA66材质，耐温范围覆盖-25℃到70℃，可以适应大部分工业车间的环境温度，防护等级达到IP65，面板正面可以防止飞溅的切削液、粉尘进入按钮内部，适合机床、焊接设备等工况相对恶劣的现场使用。

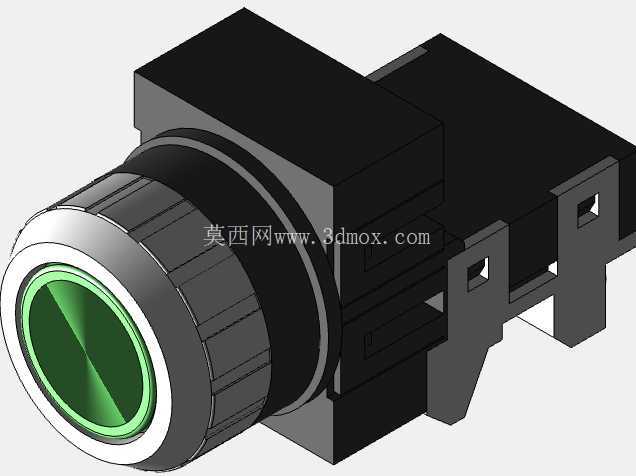

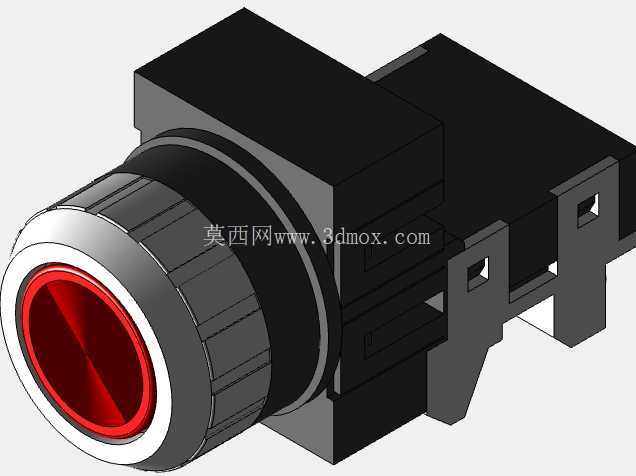

　　在建模过程中，完整还原了按钮内部的触点动作结构、弹簧复位结构、卡扣连接细节，所有配合尺寸都按照实物的安装公差做了匹配，比如操作头和安装孔的配合间隙、卡扣的插拔行程、触点的闭合断开位置都和实物保持一致，结构设计人员在做控制柜面板布局、操作工位三维排布的时候，可以直接调取这个模型装配到整体设备模型里，不需要反复核对安装开孔尺寸、背面预留空间，能有效减少设计阶段的尺寸核对工作量，避免后期装配时出现干涉、安装空间不足的问题。这类按钮虽然是小尺寸的基础电气元件，但在整个设备的控制链路里承担着非常关键的作用，设计选型时除了核对安装尺寸，还要结合现场的操作频率、环境腐蚀情况、负载类型匹配对应的触点容量和防护等级，三维建模阶段把这些细节完整还原，能让整个设备的虚拟装配更贴近真实装配状态，提前规避很多后期现场安装才会发现的布局问题。
