工业控制用旋钮式选择开关结构设计

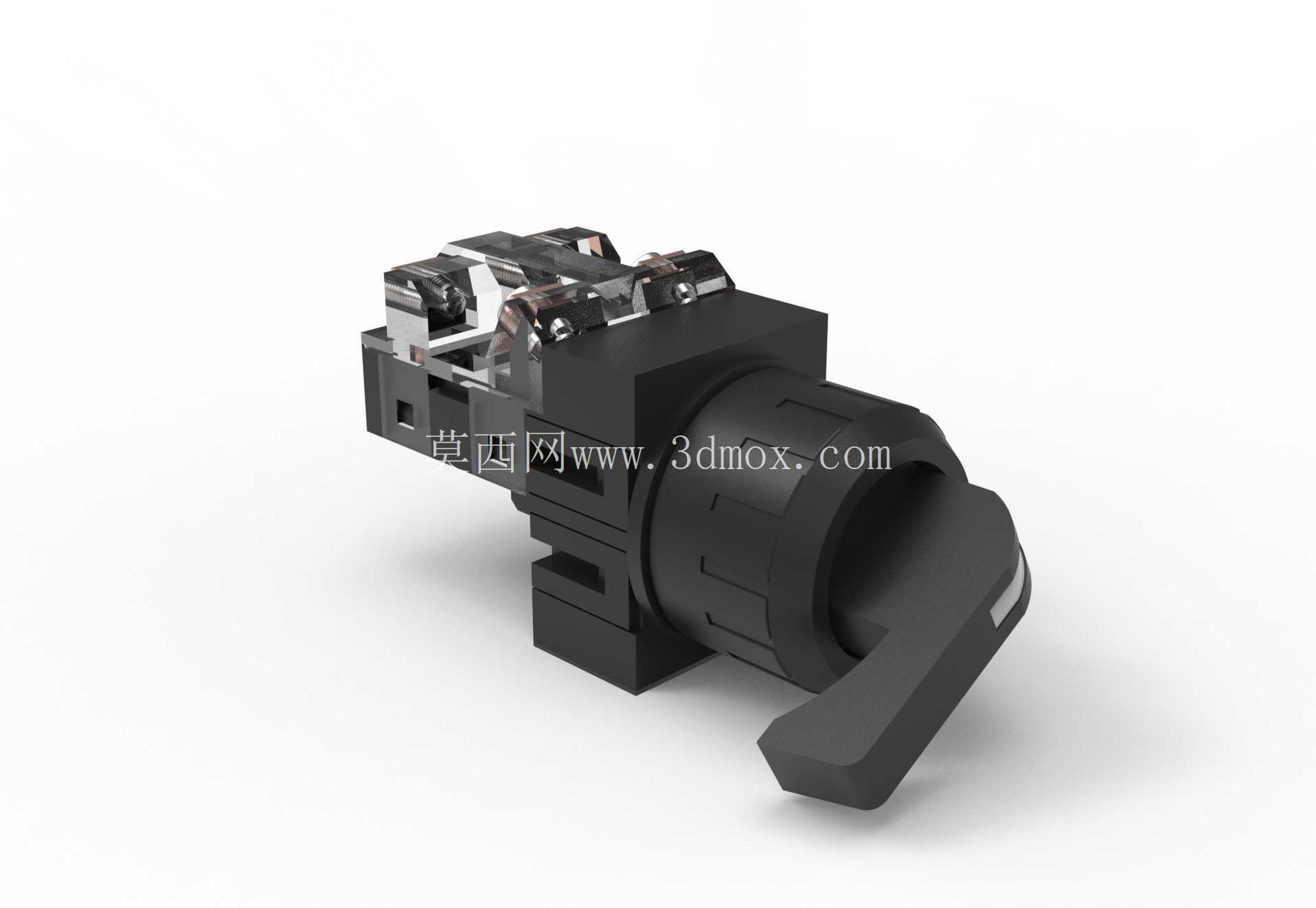

　　在工业低压控制回路的设计场景中，这类旋钮式选择开关是配电柜、设备操作面板上出现频率极高的基础操作元件，承担着回路通断切换、功能档位选择、手动自动模式切换的核心作用，几乎覆盖所有需要人工介入切换设备运行状态的工业场景，从小型单机设备的启停控制，到大型生产线的工位模式选择，都能见到这类元件的应用。从结构设计来看，这款选择开关采用了前端操作手柄加后端触点模组的分体式布局，操作段为黑色工程塑料材质的长柄旋钮，握持区域做了贴合手指操作的弧度处理，旋转操作时的阻尼反馈均匀，不会出现过松误触或者过紧操作费力的问题，档位定位清晰，旋转到对应档位时会有明确的卡位反馈，避免操作人员在戴劳保手套操作时出现档位判断失误的情况。

　　安装部分采用了工业领域通用的圆形卡装结构，适配行业标准的面板开孔尺寸，安装时不需要额外定制开孔，直接卡入面板后通过后部的锁紧环固定即可，安装边界预留了足够的接线空间，后部触点模组采用模块化堆叠设计，可以根据实际回路需要选择常开、常闭触点的数量，不需要更换整个开关本体，只需要增减触点模块就能适配不同的接线需求，大幅降低了备件储备的品类压力。触点部分采用了银合金触点材质，具备一定的带载通断能力，可以直接通断小功率的控制回路，不需要额外搭配中间继电器过渡，接触电阻稳定，长期使用不会因为触点氧化出现接触不良的问题，外壳部分全部采用阻燃级工程塑料注塑成型，具备良好的绝缘性能与抗冲击能力，能够适应工业车间内多粉尘、轻度油污的使用环境，操作手柄的旋转角度做了机械限位，不会出现超程旋转导致内部结构损坏的问题。

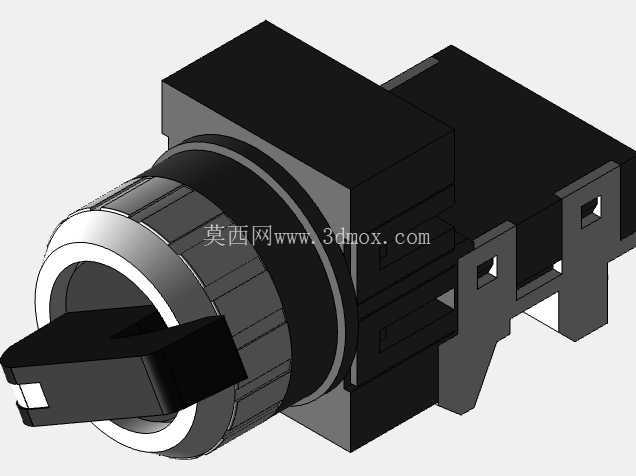

　　在三维建模过程中，完整还原了开关的所有装配细节，包括内部的卡位弹簧、触点接触结构、安装锁紧结构的所有尺寸，所有配合间隙都按照实际产品的装配公差做了还原，既可以直接用于设备操作面板的开孔布局设计，也可以用于电气装配培训的结构演示，还能作为非标自动化设备操作回路选型的三维参考，帮助结构设计人员在做面板布局时提前确认安装空间，避免出现安装干涉、操作空间不足的问题。这类选择开关在实际使用中，通常会和按钮、指示灯一起排布在设备的主操作面板上，长柄设计相比短柄旋钮的操作辨识度更高，操作人员在较远的位置就能判断开关所处的档位，在设备调试、故障排查过程中，可以快速确认回路的通断状态，减少误操作的概率。

　　开关的后部接线端采用了螺丝压接的接线方式，适配常规的多股铜芯控制线缆，压接牢固，不会因为设备运行过程中的振动出现接线松脱的问题，整体结构没有易损的外露部件，日常使用不需要额外的维护，只需要定期清理表面积攒的粉尘即可，使用寿命能够满足工业设备长期连续运行的要求。建模过程中对开关的所有外观圆角、分型线、装配缝隙都做了写实还原，没有做过度的简化处理，导入三维装配环境后可以直接用于生成设备的外观渲染图，也可以用于干涉检查，确认操作手柄旋转过程中不会和周边的按钮、指示灯或者面板上的其他部件发生碰撞，提前规避设计阶段的布局问题。
