ST-10与ST-12交流接触器结构设计

在低压配电与工业控制回路的设计选型中，接触器是承担负载通断控制的核心执行元件，本次呈现的ST-10、ST-12两款接触器结构，覆盖了常规小功率三相异步电机、电热负载、照明回路的通断控制需求，适配交流50/60Hz、额定工作电压至690V的配电场景，常见于机床控制回路、小型自动化产线配电、楼宇动力配电、小型起重设备控制等工况，用来频繁接通和分断带负载的主回路，相比手动开关具备远程控制、失压保护、配合热继电器实现过载保护的优势，是工业控制回路里用量极大的基础电器元件。

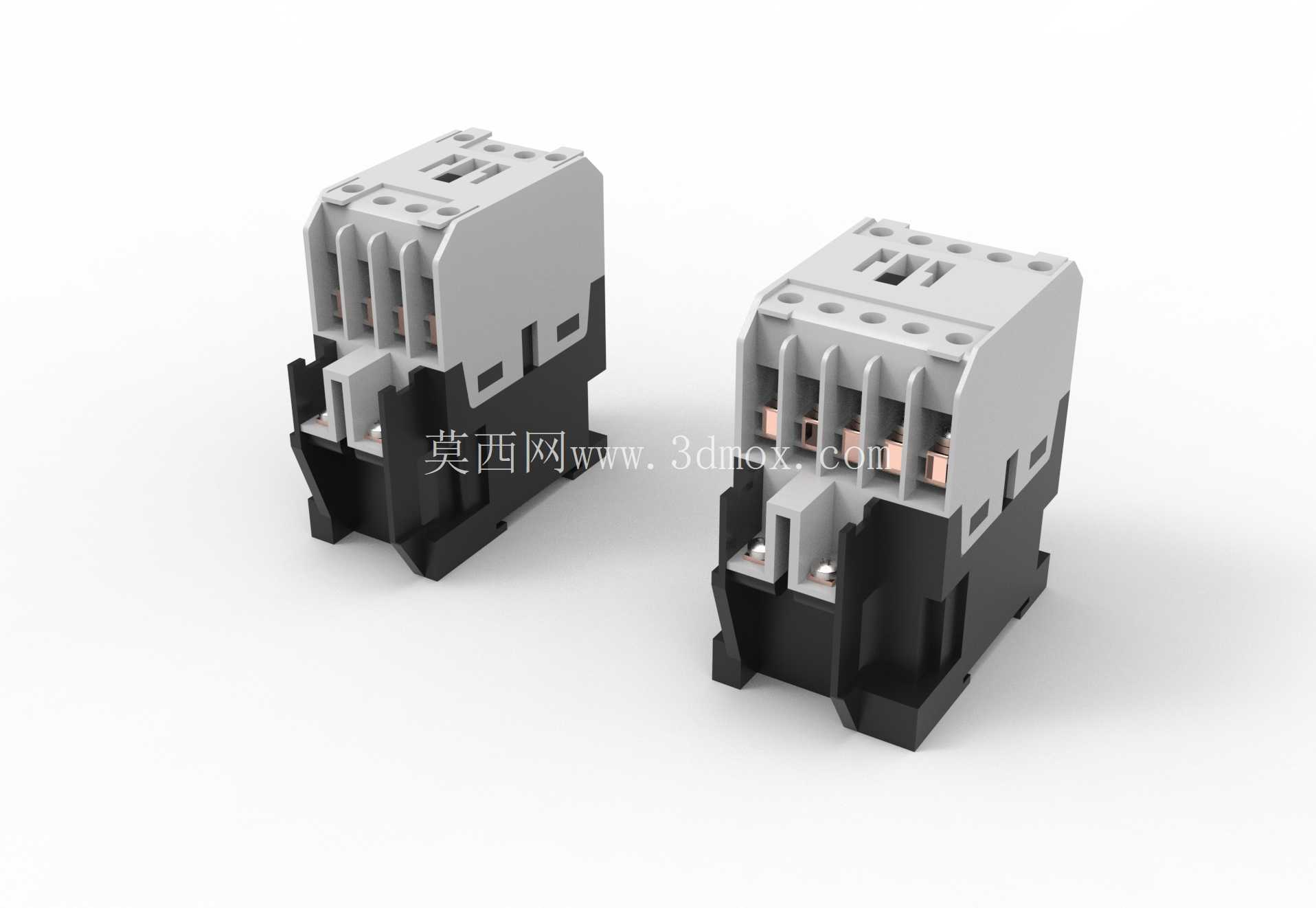

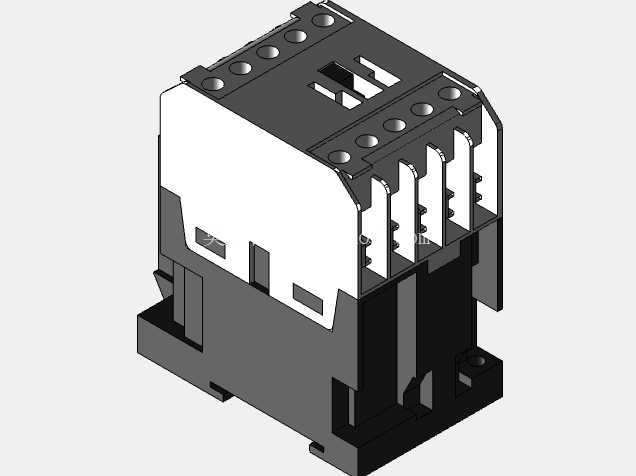

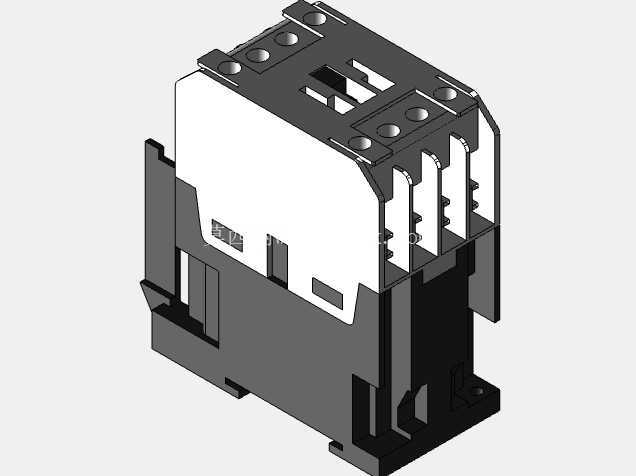

从结构设计逻辑来看，两款产品采用统一的模块化布局思路，整体分为上部触头灭弧腔、中部电磁驱动机构、下部安装基座三个功能段，这种分层设计既方便生产阶段的分模块装配，也便于后期运维时的部件拆解更换。上部的触头腔采用浅灰色阻燃工程塑料壳体，表面预留的多组栅格结构是灭弧室的排气通道，分断负载时产生的电弧可以在栅格切割下快速冷却熄灭，避免电弧持续烧蚀触头表面，同时壳体上的凸起定位筋可以和配套的辅助触头模块、浪涌抑制模块直接卡接，不需要额外打孔固定，扩展辅助触点时的装配效率更高。主触头接线端的开孔朝向斜上方，接线时不需要将工具探入壳体过深，常规的十字螺丝刀就能完成导线压接，每个接线端子旁都预留了标识刻印位，能够清晰标注L1、L2、L3主回路端子以及A1、A2线圈端子，避免现场接线时出现相序错接、线圈回路接反的问题。

中部的电磁机构部分，两款产品的衔铁运动行程做了统一适配，ST-10作为额定电流更小的规格，线圈绕组的线径与匝数匹配10A额定工作电流下的吸合功率需求，ST-12则对应12A额定电流的负载容量，两者的安装孔位保持一致，现场运维替换时不需要重新在安装板上打孔，直接替换即可完成容量升级或备件更换。壳体侧面的卡扣结构采用弹性悬臂设计，卡装到标准35mmDIN导轨时不需要额外工具，按压底部的解锁卡扣就能快速完成拆装，相比螺丝固定的安装方式，柜内装配的效率能提升60%以上，同时也能适配不同厚度的安装导轨，不会出现卡装过松导致器件移位、或者卡接过紧无法拆卸的问题。

下部的基座部分采用高强度黑色工程塑料，抗冲击性能满足配电柜体运输、安装过程中的磕碰要求，基座底部的散热槽沿着衔铁运动方向开设，既可以让线圈工作时产生的热量顺着槽道自然对流散出，避免线圈长期过热导致绝缘老化，也不会因为开槽降低基座的结构强度。两款接触器的外形尺寸控制在紧凑区间，宽度方向仅占用3个标准模数的安装空间，柜内排布时相邻器件之间只需要预留10mm的散热间隙即可，不需要预留过大的操作空间，能够有效节省低压配电柜的内部安装空间，在小型控制箱、壁挂式配电盒这类安装空间受限的场景里，这种紧凑尺寸的优势会更加明显。

从安装边界来看，两款器件的主回路接线端允许接入的导线最大截面积为6平方毫米，能够匹配10A、12A额定电流下的载流量要求，接线端子的压紧螺丝采用防滑脱设计，螺丝不会因为多次拆装从端子座上脱落，避免现场施工时螺丝掉落进柜内引发短路隐患。线圈的吸合电压波动范围适配额定电压的85%-110%，在厂区电网电压出现小幅波动时也能可靠吸合，不会因为电压偏低出现触头抖动、烧蚀的问题，释放电压设置在额定电压的20%-75%区间，避免电网瞬时跌落时出现误释放，导致生产设备意外停机。触头部分采用银基合金材质，抗熔焊、耐烧蚀性能满足AC-3使用类别下的频繁操作需求，正常工况下的机械寿命可达百万次级别，电寿命也能满足常规工业场景的通断频次要求，不需要频繁更换触头部件。
