双轴承支撑安装座组件结构设计

在各类中载传动设备的动力传递链路中，双轴承支撑结构是保障转轴运行稳定性的核心部件，这类组件常应用于压铸设备的辊道输送单元、小型工装的动力输出端、非标自动化线的转轴支撑工位，承担径向载荷承载、转轴轴向限位、传动精度保持的核心作用，区别于单轴承支撑结构，双组轴承的排布可以有效抵消转轴运行时产生的挠曲变形，尤其在转轴跨距较大、载荷存在小幅波动的工况下，能大幅降低轴承外圈的偏磨概率，延长整套传动部件的维护周期。

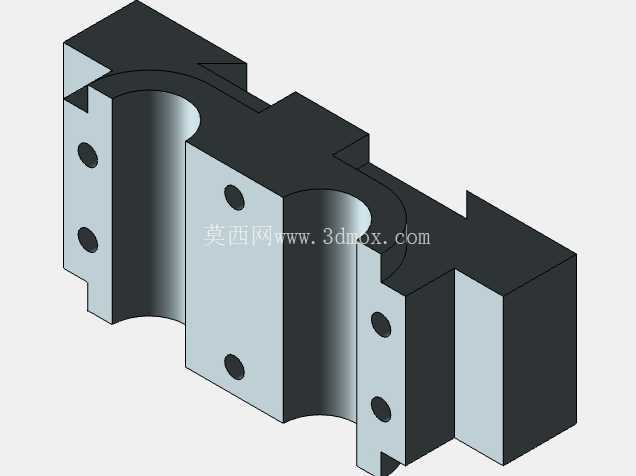

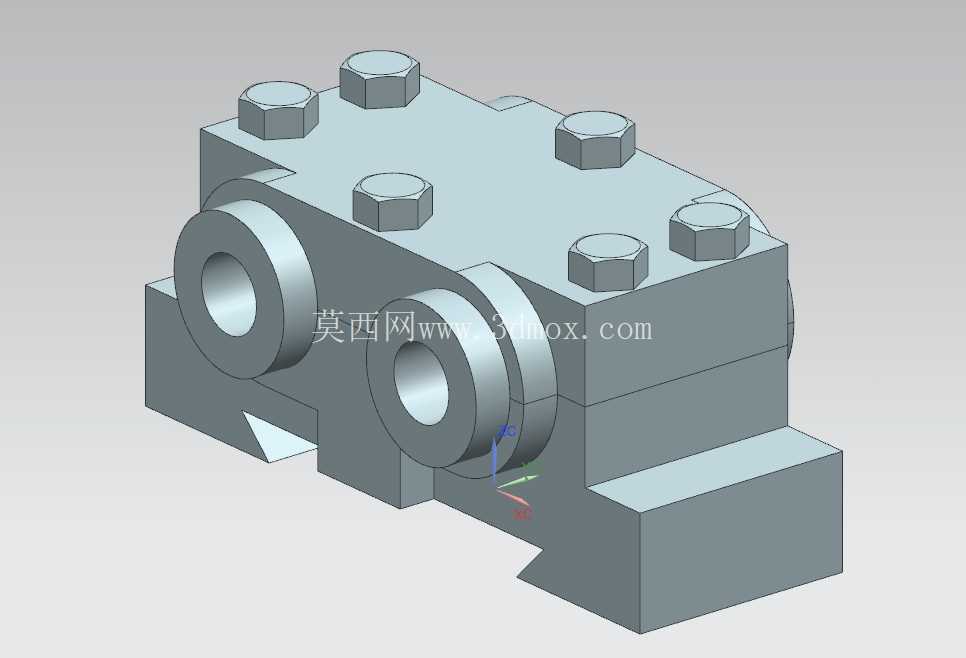

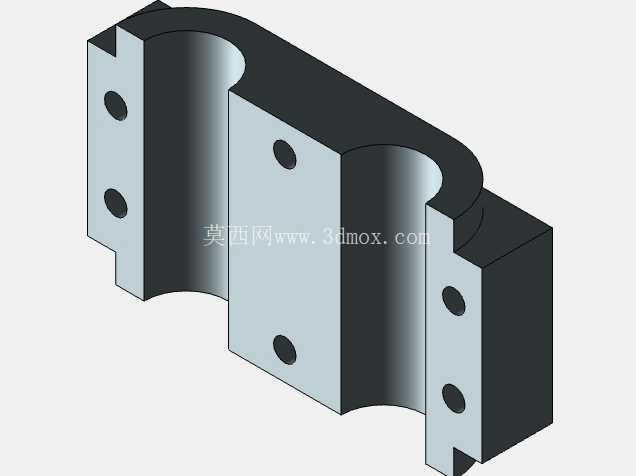

从结构设计逻辑来看，这款双轴承组件采用整体式铸造基座作为承载主体，基座底部设置带定位缺口的安装法兰面，安装时可以通过缺口与设备机架上的定位凸台快速卡合，避免安装过程中组件整体偏移，基座底部的安装平面经过铣削加工，平面度控制在0.02mm以内，保障安装后与机架面的贴合度，减少运行时的共振传导。上部的轴承容纳腔采用同轴镗孔加工，两个轴承安装孔的同轴度公差控制在φ0.015mm范围内，避免轴承装入后出现内圈偏斜导致的转轴卡滞问题，腔室顶部设置6个内六角螺栓锁紧位，用于固定轴承腔上盖，上盖与基座的结合面经过精磨处理，合模后配合间隙小于0.01mm，既可以防止外部粉尘、切削液进入轴承腔污染润滑脂，也能增强腔体整体的刚性，承受更大的径向冲击载荷。

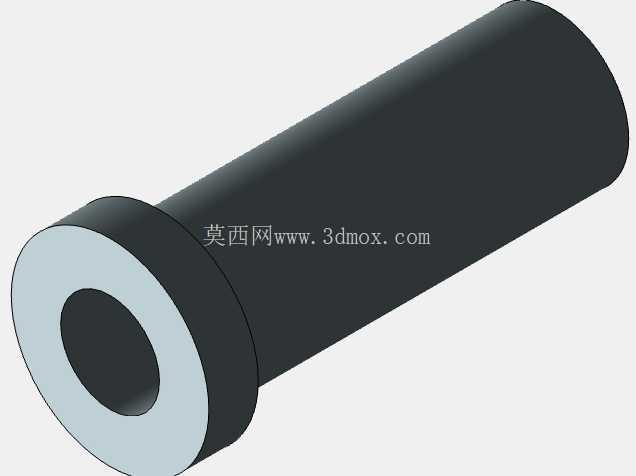

轴承腔的两端设置伸出式轴承定位台阶，台阶内径与轴承外圈采用过渡配合，装配时可以通过铜棒轻敲将轴承平稳压入腔室，无需额外设计轴承压装工装，降低现场装配的难度，每个轴承位的外侧预留了密封件安装槽，可以根据使用工况选配骨架油封或者防尘毡圈，在有切削液飞溅的压铸生产工位，选配双唇口骨架油封即可实现可靠的密封效果，避免润滑脂流失导致的轴承烧蚀。组件整体的外形尺寸经过紧凑化设计，在满足轴承安装空间、螺栓锁紧操作空间的前提下，尽可能压缩基座的整体宽度与高度，适配设备内部狭小的安装空间，安装时底部的两个固定螺栓孔间距符合通用传动组件的安装孔位标准，可以直接替换同规格的老式单轴承座，无需对原有设备机架进行二次加工。

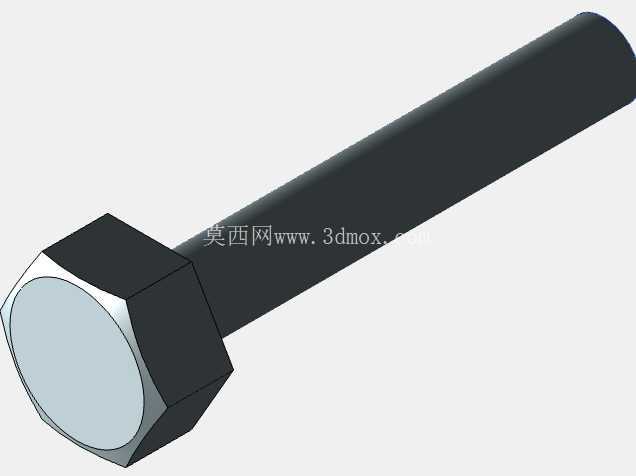

在实际使用过程中，这类双轴承组件可以适配两端伸出的贯通式转轴，也可以根据需求在一端加装端盖实现单轴伸的支撑需求，腔室内部预留了润滑脂填充空间，正常工况下一次性加注锂基脂即可满足半年以上的润滑需求，无需频繁维护。设计过程中针对压铸生产场景的高温、多粉尘特性，特意加大了基座本体的壁厚，基座转角处均设置R3-R5的铸造圆角，既减少铸造过程中的应力集中问题，也避免长期受交变载荷导致的基座开裂问题，顶部的锁紧螺栓采用均匀排布的方式，每个螺栓的锁紧力矩控制在12N·m即可保障上盖与基座的结合压力均匀，不会出现局部间隙过大导致的密封失效问题。

从安装边界来看，组件底部的定位缺口到轴承孔中心的高度尺寸公差控制在±0.02mm，安装后可以保障转轴中心高与配套传动部件的中心高一致，避免出现带轮、齿轮啮合错位的问题，轴承孔的端面到基座安装面的垂直公差控制在0.01mm以内，保障转轴装入后与安装面保持平行，不会出现转轴倾斜导致的传动部件偏磨。组件两侧的轴承伸出端外径尺寸统一，方便配套不同规格的密封端盖或者轴承挡圈，适配不同转速、不同载荷的使用场景，在轻载高速工况下可以选配深沟球轴承，在重载低速工况下可以替换为圆锥滚子轴承，基座本身的腔体尺寸无需修改即可兼容两类轴承的安装，提升了组件的通用适配性。
