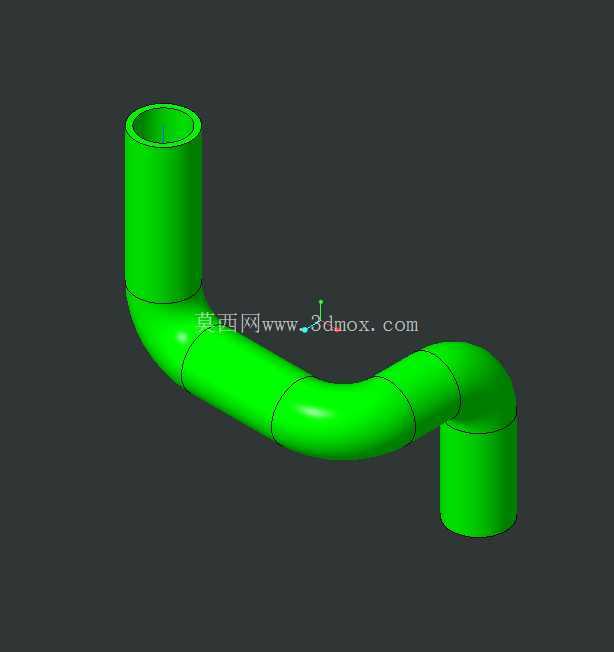

多段弯折异形流体输送管道结构

　　这类多段弯折的异形管道，常见于紧凑型液压站阀组周边的油路布设、小型气动设备的气路排布，或是压铸模具内部的冷却回路分支段，核心作用是在有限的设备安装空间内，完成流体介质的转向输送，避开周边的阀件、安装螺栓、结构筋板等干涉部件，保证管路走向不与其他零部件产生装配冲突。从结构设计逻辑来看，管道的两段直段端口分别作为介质流入与流出的接口，端口处预留的直段长度是按照常规管接头的插入深度、卡套安装的夹持长度确定的，避免安装时接头插入深度不足导致密封失效，或是直段过短无法给卡套、管箍预留足够的夹持操作空间。

　　中间的弯折段采用了多段大曲率圆弧过渡，而非直角弯折，这一设计主要是为了降低流体在管路内的沿程阻力，减少介质转向时的紊流产生，对于输送带有微小颗粒的冷却介质、或是粘度较高的液压油时，大圆弧过渡还能避免颗粒在弯折处沉积堵塞，也能减少高速流体对管壁的冲蚀磨损，延长管路的使用寿命。在建模过程中，弯折段的曲率半径是按照管路通径的3倍取值，这一参数既符合液压、气动管路设计的通用规范，也能避免曲率过小导致管路弯折处出现截面变形——如果弯折半径过小，圆管截面容易被压成椭圆，直接影响介质的通流面积，甚至会在弯折处产生应力集中，在设备运行振动的工况下出现开裂泄漏。

　　从安装边界来看，两段直段的轴线存在空间错位，并非处于同一平面内，这种空间弯折的结构是为了适配设备内部不同安装面的接口位置，不需要额外加装多个直角接头拼接，减少了管路的连接点数量，也就降低了潜在的泄漏风险点。管道的壁厚设计参考了常规低压流体输送的壁厚要求，能够承受1.6MPa以内的工作压力，适配常规的气动系统、低压冷却系统、回油管路的压力工况，管壁的外表面做了等半径偏移处理，保证整个管路的壁厚均匀，不会出现局部壁厚过薄导致的承压不足问题。

　　在实际装配场景中，这类一体成型的弯管相比多段接头拼接的管路，安装效率更高，不需要反复调整多个接头的角度来对齐接口，只需要将两端直段分别插入对应的接头内，完成卡紧或者焊接固定即可，同时一体结构的管路抗振动性能更好，在设备长期运行产生振动的工况下，不会像拼接接头那样容易出现松动泄漏。设计时还需要考虑管路的最小安装间隙，管道外壁与周边零部件的最小间隙控制在5mm以上，避免设备运行时管路振动与周边部件产生摩擦磨损，同时也给管路的安装、后期拆卸预留足够的操作空间，不需要拆除周边其他部件就能完成管路的更换作业。对于压铸模具配套的冷却管路来说，这类异形弯管还需要匹配模具内部的冷却通道走向，保证冷却介质能够按照预设的路径流经模具的高温区域，带走压铸过程中产生的热量，避免模具局部温度过高导致铸件产生变形、缩孔等缺陷，管道的弯折位置也需要避开模具的顶针孔、螺栓孔等结构，防止在模具装配时出现干涉。
