六辐条轮式飞轮机械结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192817
  • 六辐条轮式飞轮机械结构设计

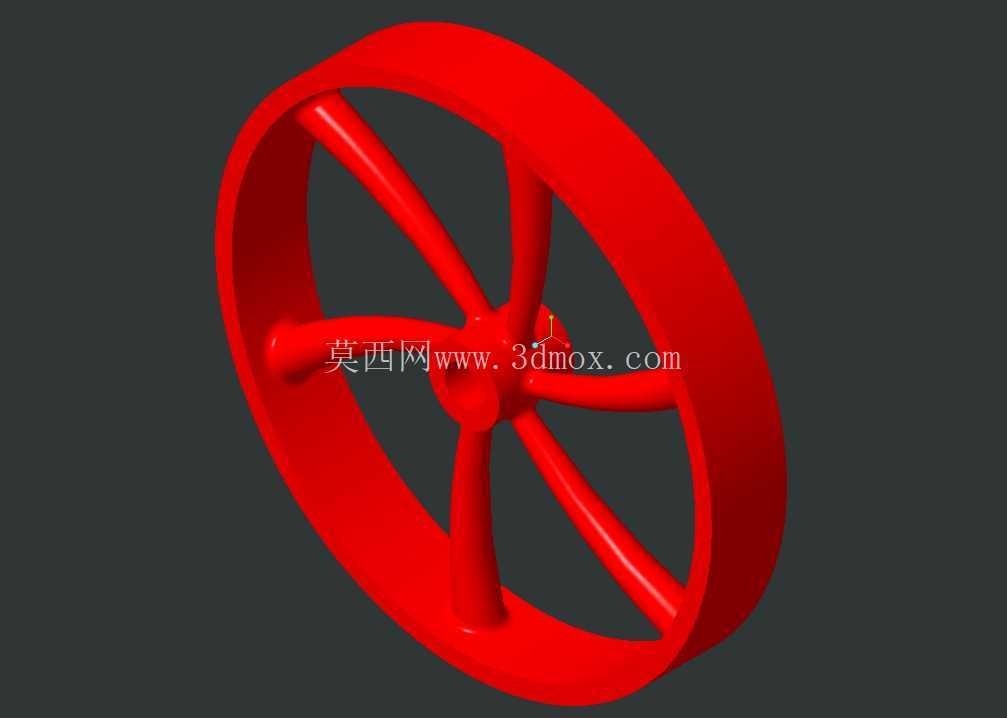

在常规动力传动系统的布局里,飞轮这类回转储能部件的作用从来都不是单一的,它既承担着回转过程中储存动能、平抑转速波动的核心功能,也会作为传动系统的动力输出衔接界面,对接离合器、皮带轮或者其他传动副,把原动机输出的扭矩平稳传递到下游执行端。这次设计的六辐条轮式飞轮,首先从结构受力逻辑出发做了构型优化,没有采用厚重的实心轮盘结构,而是用六根等角度分布的辐条连接中心轮毂与外缘轮缘,在保证整体转动惯量满足设计要求的前提下,大幅削减了非必要的实体材料占比,既降低了零件自身的重量,也减少了压铸成型过程中厚大截面带来的缩孔、内部应力集中等工艺缺陷风险。

从实际安装适配的角度看,中心轮毂的内孔尺寸是按照通用传动轴的配合公差做的预留,轮毂端面做了定位止口的设计,安装时可以直接和轴肩贴合定位,不需要额外调整同轴度,辐条的截面采用了带圆角的椭圆柱构型,不是生硬的直棱直角结构,一方面是为了降低回转过程中的风阻损耗,另一方面也能避免应力在辐条与轮毂、轮缘的衔接位置集中,在设备频繁启停、转速快速波动的工况下,不会出现辐条根部断裂的失效问题。外缘轮缘做了等厚度的整圈设计,把大部分质量集中在最大回转半径处,用最少的材料获得最大的转动惯量,这也是飞轮储能效率的核心设计逻辑——质量越靠近外缘,相同重量下能获得的转动惯量就越大,平抑转速波动的效果就越好。

这类结构的飞轮适用场景很广,小到小型内燃机的动力输出端、冲压设备的曲轴端,大到部分储能装置的回转单元,都能看到类似构型的应用。设计过程中特意对辐条的分布角度做了等均分校验,六根辐条每两根之间的夹角严格控制在60度,保证回转过程中整体质心完全落在回转轴线上,避免高速转动时出现偏心振动,这一点对高速回转部件来说至关重要,哪怕是微小的偏心量,在高转速下都会被放大成明显的振动,轻则带来设备运行噪音、加速轴承磨损,重则直接导致传动系统失效。

从工艺适配性上看,这种构型非常适合压铸工艺批量生产,所有的结构转角都做了合适的铸造圆角预留,没有倒扣或者难以脱模的结构,分型面可以直接选在轮盘的中心对称面上,模具结构简单,成型后零件的尺寸一致性好,不需要做太多后续机加工就能满足装配要求。轮缘的外圆面预留了少量的加工余量,如果后续需要在外缘加装齿圈、皮带槽或者其他外接零件,只需要简单精车外圆就能达到装配精度要求,不需要对整体结构做二次修改。

在安装边界的考量上,整个飞轮的轴向厚度做了严格控制,不会占用过多的轴系安装空间,轮毂部分的轴向长度足够传递额定扭矩,配合普通的平键连接就能满足扭矩传递需求,不需要设计复杂的花键或者过盈配合结构,降低了装配和后期维护的难度。辐条之间的镂空区域也不是单纯为了减重,在设备运行过程中,这些镂空区域可以带动周围空气流动,给相邻的离合器、轴承等部件起到一定的辅助散热作用,尤其是在频繁启停的工况下,传动部件容易因为摩擦生热出现性能衰减,飞轮回转带来的空气流动能一定程度上改善局部的散热条件。

很多人在做飞轮设计的时候容易陷入两个误区,要么一味追求大转动惯量把轮缘做的过厚,导致零件整体重量超标,给轴和轴承带来额外的负载,要么为了减重过度削减辐条和轮缘的厚度,导致零件自身结构强度不足,在高速回转时出现破裂风险。这个六辐条飞轮的设计在两者之间做了平衡,通过有限元受力校核,在额定最高转速下,辐条和轮缘的应力都远低于材料的许用应力值,同时转动惯量完全匹配常规小型动力设备的转速波动平抑需求,不会出现动力输出顿挫的问题。另外,整体结构没有多余的装饰性设计,所有的几何特征都是为了满足功能和工艺需求,没有为了外观好看增加不必要的曲面或者凸起,避免这些结构在回转过程中产生额外的风阻或者应力集中点,完全是从工程实用角度出发完成的结构设计。
