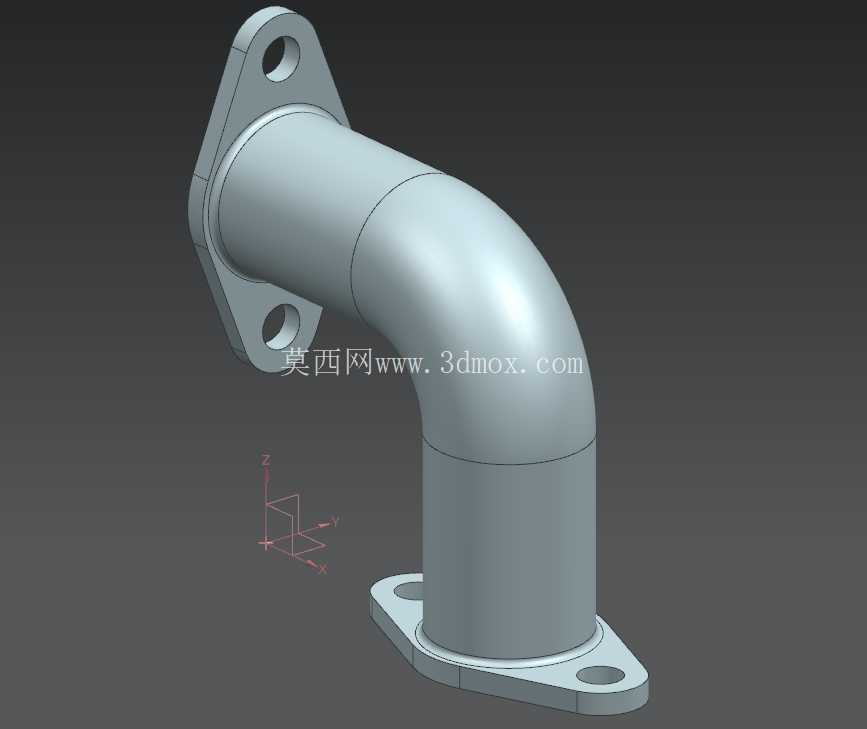

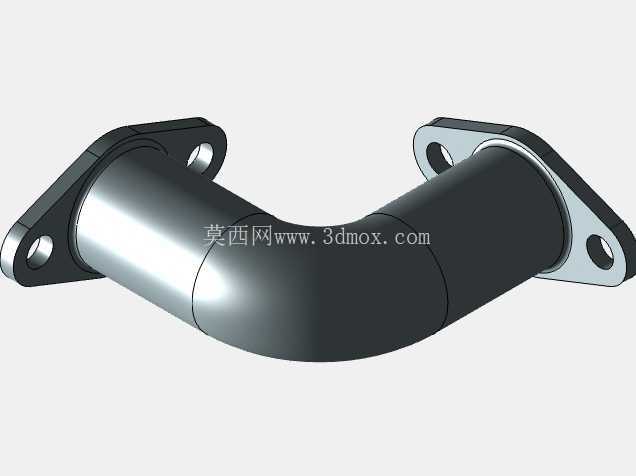

带双法兰安装座90度弯接管道结构

这类90度弯接管道结构，在流体输送、气动回路、小型动力设备的管路排布中应用十分广泛，常见于小型内燃机进气支路、工业设备冷却循环回路、压缩空气分支管路等场景，核心作用是在有限安装空间内完成管路走向的90度转向，同时通过两端自带的法兰安装结构实现与相邻管路、设备接口的刚性固定，避免管路悬空产生的振动疲劳，也能保证连接位置的密封可靠性。从实际使用场景来看，这类弯管不需要额外搭配转接头就能完成转向连接，相比直管加外接弯头的组合方案，减少了两个密封连接面，能有效降低管路泄漏的风险点，在空间紧凑的设备内部排布时优势尤为明显，比如小型发电机组的缸头冷却水回路、移动式空压机的排气支路，都常采用这类一体成型的弯管结构，减少装配工序的同时提升管路整体可靠性。

从功能特性上看，该弯管两端的法兰盘均设计了两个对称的安装通孔，安装时可通过螺栓直接与对接端的法兰面锁紧，法兰盘与管身采用圆弧过渡衔接，避免直角位置的应力集中，在管路存在轻微振动的工况下，过渡位置不会因为应力突变产生开裂风险。管身的弯曲段采用等曲率圆弧设计，弯曲半径大于管身通径的1.5倍，这种设计能大幅降低流体在转向位置的阻力，减少流体经过弯头时产生的紊流与压力损失，对于冷却回路、低压气动回路来说，能有效提升循环效率，降低泵体或气源的负载。两端的法兰端面均设计为平面结构，实际装配时可根据输送介质的特性搭配橡胶垫片、金属缠绕垫片等密封件，适配不同压力、温度的流体输送需求，从常温的冷却水、压缩空气，到温度稍高的润滑油路都能适用。

设计这类弯管结构时，首先要确认两端安装面的相对位置关系，保证两个法兰的安装面分别处于垂直的两个平面上，且法兰上的安装孔中心距要与对接接口的孔位完全匹配，避免装配时出现螺栓无法穿入的问题。管身的通径尺寸需要匹配整个管路的流量要求，通径过小会增加流阻，过大则会占用不必要的安装空间，弯曲段的曲率设计要兼顾流阻与安装空间，曲率半径过小不仅会提升流阻，还会在加工时出现管身壁厚不均的问题，尤其是金属材质的弯管，冷弯加工时曲率过小容易导致弯曲位置外侧壁厚减薄，降低结构强度。法兰盘的厚度需要根据管路的工作压力计算，保证螺栓锁紧时法兰不会产生形变，安装孔的位置要避开管身与法兰的衔接位置，保证螺栓有足够的安装空间，装配时工具不会与管身产生干涉。

从安装边界来看，这类弯管的安装空间需要预留出法兰盘的外径尺寸，以及螺栓安装的操作空间，两端法兰的安装面分别朝向两个垂直方向，安装时需要先将密封垫片贴合在法兰端面，再对准对接端的螺纹孔，采用对角锁紧的方式逐步拧紧螺栓，避免法兰面受力不均导致密封失效。弯管的整体外轮廓没有突出的尖角结构，安装时不会与周边的其他零部件产生干涉，管身的直线段长度经过匹配设计，既保证弯曲段不会与两端的安装面距离过近影响密封面的平整度，也不会因为直线段过长导致整体结构占用多余空间。在实际选型应用时，需要确认管身通径、法兰孔位中心距、法兰端面到弯曲中心的距离这几个核心尺寸，保证弯管装入后不会与周边的设备壳体、其他管路产生位置冲突，同时要根据输送介质的腐蚀性、工作温度选择对应的材质，普通工况下采用碳钢镀锌即可满足使用要求，有腐蚀介质的场景则可以选用不锈钢或者工程塑料材质。
