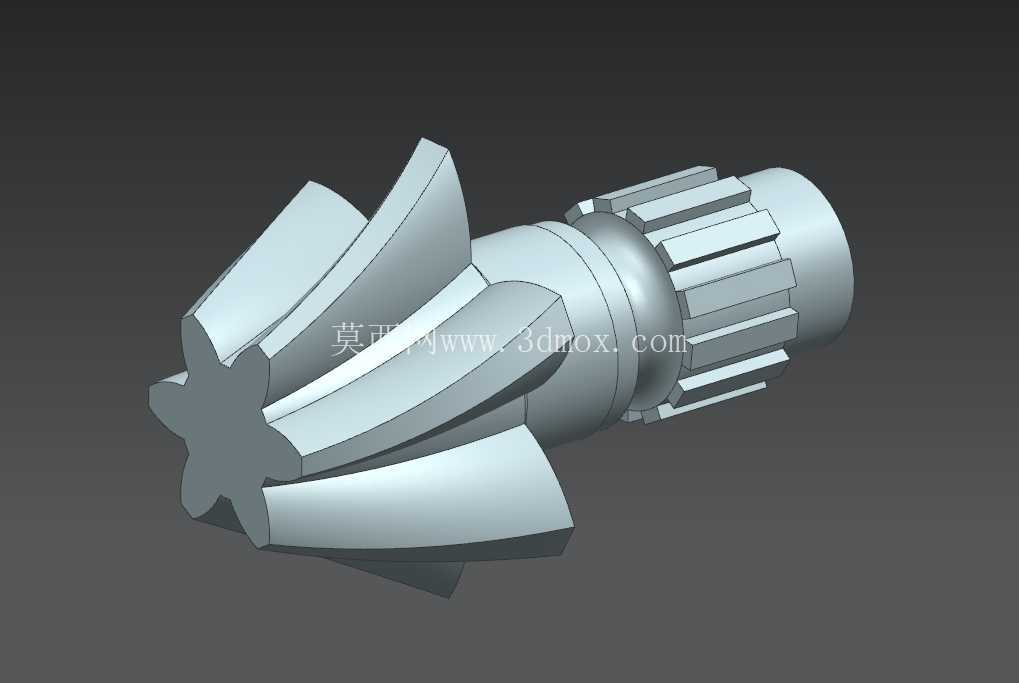

带花键轴段的传动用螺旋锥齿结构

　　这款锥齿结构主要应用在动力输入轴线与输出轴线呈空间交错的传动场景中，常见于中小型机床的进给传动箱、农用机械的分动箱、小型工程机械的行走驱动端，这类场景往往对传动的平稳性有较高要求，不能出现直齿锥齿轮传动时的啮合冲击，同时需要在有限的安装空间内实现较大的单级传动比，避免多级齿轮传动带来的累积间隙与结构冗余。从功能特性上看，齿部采用螺旋齿形设计，啮合过程中轮齿是逐步进入接触再逐步脱离的，重合度相比同模数直齿锥齿轮高出40%左右，传动过程中载荷分布在更长的齿面接触线上，单齿承受的峰值载荷更低，不仅能降低传动时的噪音，还能在同等模数下传递更大的扭矩，适合中高速、有冲击载荷的传动工况。

　　轴端集成的花键结构采用矩形花键齿形，相比单键连接，花键的多齿均匀承载特性可以传递更大的扭矩，同时对中性更好，装配时不需要额外配做键槽的对位标记，配套的传动毂套沿花键轴向滑动时也能保持稳定的同轴度，适合需要轴向滑移调整啮合位置的传动结构。设计过程中首先确定的是齿部的分锥角，根据配套传动副的轴线交角与传动比要求，先锁定节锥的参数，再调整螺旋角的取值，螺旋角过大会增大传动时的轴向分力，对支撑轴承的轴向承载能力要求更高，螺旋角过小则无法体现斜齿啮合的平稳性优势，最终选取的螺旋角兼顾了轴向力控制与啮合重合度要求。

　　齿根部分做了圆弧过渡处理，避免热处理时的应力集中，同时在齿面啮合区预留了合理的侧隙，补偿热膨胀带来的尺寸变化，也能容纳传动过程中产生的微小磨粒，避免齿面出现磨粒磨损。轴段的设计上，花键段与锥齿段之间设置了定位轴肩，安装时轴承内圈可以直接抵靠在轴肩端面上，不需要额外加装定位套，减少了装配零件数量，也能保证齿轮的安装定位精度，轴肩的圆角半径严格匹配轴承内圈的倒角尺寸，避免出现轴承安装不到位的问题。

　　安装边界方面，锥齿的大端直径决定了传动箱内部的最小避让空间，设计时需要保证齿顶圆与箱体内壁之间留有不小于5mm的间隙，避免润滑油搅动时的阻力过大，同时防止齿轮运转时与箱体发生剐蹭；花键段的长度根据配套滑移毂的行程确定，保证毂套在全行程范围内都能与花键齿完全啮合，不会出现脱齿的情况；轴端的中心孔采用B型中心孔，带120度保护锥，加工时可以作为齿部、轴颈外圆磨削的定位基准，装配时也能作为同轴度检测的基准，保证整个零件的形位公差符合传动要求。支撑轴颈的尺寸公差选取k6级配合，与深沟球轴承或者圆锥滚子轴承的内圈配合，既不会因为过盈量过大导致轴承内圈胀大影响游隙，也不会因为间隙配合出现轴颈与内圈的相对滑动。齿部的加工基准与安装基准统一，都以两端中心孔为定位基准，减少了基准转换带来的误差，保证齿圈的径向跳动与端面跳动控制在合理范围内，避免传动时出现周期性的速度波动。这类齿轮在实际使用中通常采用浸油润滑方式，齿面的螺旋方向经过匹配设计，使得传动时产生的轴向力指向轴肩定位侧，抵消一部分传动时的轴向窜动，降低轴承的轴向载荷，延长支撑部件的使用寿命。
