带花键连接端的锥型斜齿传动零件

这类带花键连接端的锥型斜齿零件，常应用在动力输入轴与执行端呈一定夹角的传动场景中，比如小型动力机具的转角传动模块、轻工设备的进给换向单元、小型工程机械的辅助传动支路里，承担着改变动力传递方向、匹配转速与扭矩输出的核心作用。和直齿锥齿轮不同，斜齿的齿向设计能让轮齿啮合过程从齿端局部接触逐步过渡到全齿面贴合，啮合重合度更高，传动过程的冲击载荷更小，运行时的噪音控制表现更优，适合中高速、载荷存在小幅波动的传动工况。

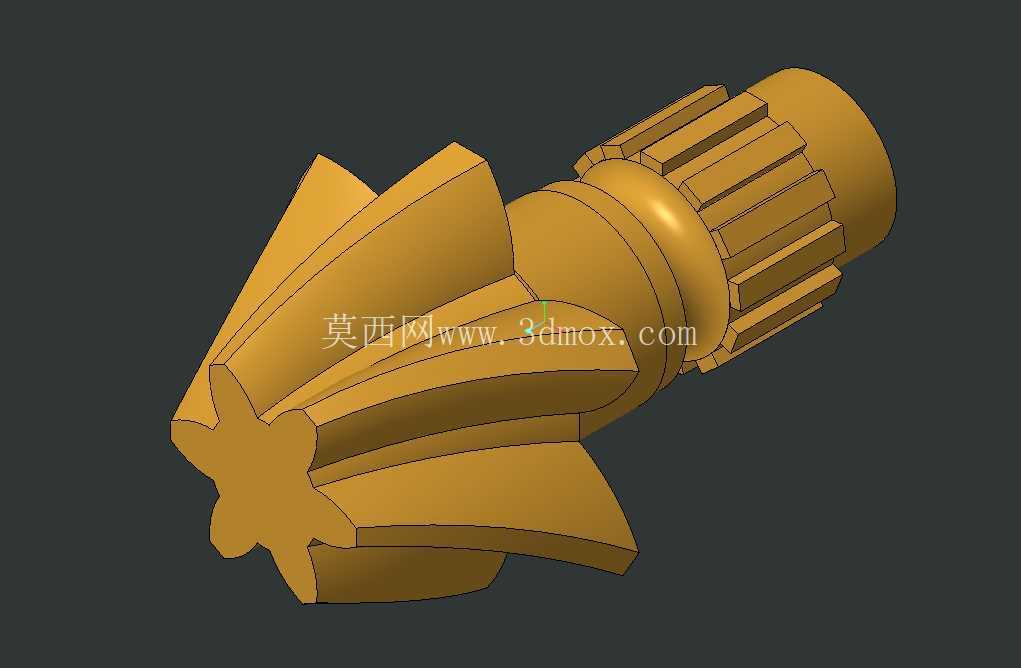

从结构设计来看，零件分为三个功能区段，最外侧的锥型斜齿段承担啮合传动功能，中间的过渡轴肩段承担轴向定位作用，尾端的矩形花键段承担扭矩传递与周向固定功能。设计齿形时，需要先确定传动比匹配的分锥角，再结合载荷工况计算齿厚、齿高参数，斜齿的螺旋角选取要兼顾啮合重合度与轴向力大小，螺旋角过大会导致支撑轴承承受的轴向载荷飙升，缩短轴承使用寿命，螺旋角过小则无法发挥斜齿传动的平稳性优势，常规工况下选取8到15度的螺旋角区间，能在传动平稳性与轴承载荷之间取得较好的平衡。齿根位置需要做不小于R0.5的圆角过渡，避免热处理与载荷冲击时出现应力集中导致断齿，齿面的粗糙度要控制在Ra1.6以内，降低啮合过程的磨损速率，延长零件使用寿命。

中间的轴肩段直径要大于花键大径与齿根端的最小直径，装配时轴肩端面贴合对应轴承内圈或者传动箱的定位台阶，实现零件的轴向位置固定，轴肩的端面垂直度要控制在0.02mm以内，避免装配后齿轮出现偏摆，导致轮齿啮合侧隙不均匀，出现局部偏磨、传动卡滞的问题。尾端的矩形花键采用小径定心方式，相比大径定心的结构，小径定心的配合精度更高，花键的键数、键宽、大径小径尺寸要匹配对应连接件的花键槽参数，装配时能实现无卡滞的滑入配合，花键的齿侧表面需要做高频淬火处理，表面硬度达到HRC45-50，避免频繁正反转传动时出现键侧压溃、磨损松旷的问题。

安装边界方面，这类零件的总长度需要匹配传动箱内部的安装空间，锥齿轮的安装距是核心控制尺寸，即分锥顶点到轴肩定位面的距离，这个尺寸直接决定了一对啮合锥齿轮的侧隙与接触斑点位置，加工时安装距的公差要控制在±0.05mm以内，装配后需要通过涂色法检查轮齿接触斑点，接触斑点要位于齿面中部，沿齿高方向接触占比不小于40%，沿齿长方向接触占比不小于60%，才能保证传动载荷均匀分布在齿面上，避免局部过载。零件的支撑通常采用一对深沟球轴承或者角接触球轴承布置在轴肩两侧，轴承的选型要匹配斜齿传动产生的径向与轴向复合载荷，轴承内圈与轴径的配合采用k6过渡配合，外圈与箱体座孔的配合采用H7间隙配合，方便装配拆卸的同时保证支撑刚性。

建模过程中，齿形的生成是核心环节，需要先建立分锥面的基准，再通过参数化方程生成渐开线齿廓，沿螺旋线扫描生成单个轮齿后，通过圆周阵列得到全部轮齿，阵列时要严格保证轮齿的等分精度，角度公差控制在±0.01度以内，避免传动时出现齿距累积误差导致的传动比波动。花键部分的建模要严格遵循矩形花键的标准参数，键侧的倒角、退刀槽尺寸要符合加工工艺要求，避免出现建模特征与实际加工工艺冲突的问题，比如花键末端要设计越程槽，方便磨削加工时的退刀，轴肩与轴径的过渡位置要设计退刀槽或者圆角，避免车削加工时出现应力集中与加工干涉。

实际应用中，这类零件的失效形式主要集中在三个位置：一是齿面的接触疲劳磨损，长期交变载荷下齿面出现点蚀，导致传动噪音变大、传动精度下降；二是花键键侧的压溃磨损，频繁正反转或者过载时键侧出现塑性变形，导致传动间隙变大；三是轴肩过渡位置的疲劳断裂，当轴肩圆角过小、热处理存在缺陷时，交变载荷下容易在应力集中位置出现裂纹扩展导致断裂。设计时需要针对这几个失效位置做针对性的结构优化与热处理工艺匹配，比如齿面做渗碳淬火处理提升接触疲劳强度，花键表面做高频淬火提升耐磨性能，轴肩位置做圆角滚压处理提升疲劳强度，才能满足不同工况下的使用寿命要求。
