带滚轮摆杆型微动限位开关结构设计

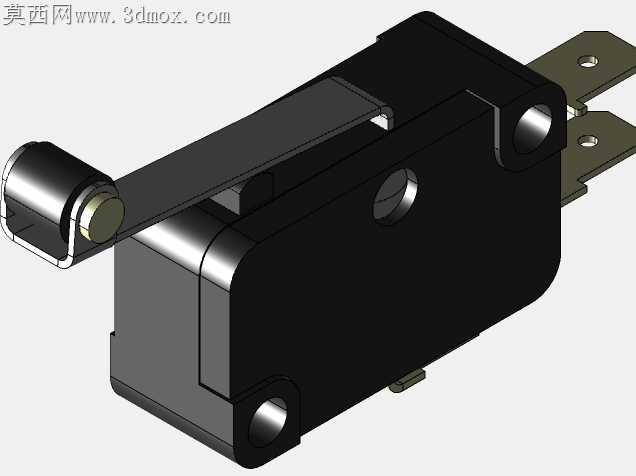

这款带滚轮摆杆的微动限位开关，是工业自动化控制回路中极为常用的位置检测与行程保护元件，广泛应用在机床工作台行程限位、自动化生产线工件到位检测、物流输送线货品位置触发、家电设备安全联锁、工程机械操作限位等场景中，能够在设备运动部件抵达预设位置时快速触发电信号，完成回路通断切换，实现设备的位置控制、行程限制、安全保护等核心功能，是低压控制回路里可靠性极高的信号触发部件。从功能特性来看，这款开关采用瞬动式触点结构，触发响应速度快，触点通断不受操作速度影响，能够有效避免触点拉弧烧蚀，具备较长的机械寿命与电气寿命，可适配高频次触发的工业使用场景；滚轮摆杆的触发端设计，能够将外部直线或摆动方向的机械动作顺滑转化为摆杆的旋转触发动作，滚轮结构可大幅降低触发过程中与运动部件的摩擦阻力，既减少触发端的磨损，也能降低对设备运动部件的额外负载，触发手感清晰，动作阈值稳定。在设计思路上，这款模型完全还原了实物的结构逻辑：主体外壳采用高强度绝缘工程材质，兼顾结构强度与电气绝缘性能，内部触点组件与动作弹簧做了精准的结构还原，能够清晰展示微动开关的瞬动动作原理；摆杆部分采用金属冲压件搭配耐磨滚轮，摆杆转轴与主体的配合间隙做了符合实物公差的还原，既保证摆杆转动顺滑无卡滞，也避免间隙过大导致的触发位置偏差；尾部的插片式接线端采用标准接插尺寸，适配行业通用的快接接线端子，能够直观展示接线端的位置与间距，方便设计人员在做设备整体布局时预留接线空间。从外形尺寸与安装边界来看，这款开关主体为方正的紧凑型结构，整体体积小巧，可适配安装空间局促的设备内部场景；主体上预留的标准安装孔位间距符合行业通用安装规范，可直接替换同规格的其他微动开关产品，无需额外修改安装结构；摆杆的触发角度、滚轮的突出高度都严格按照实物尺寸还原，设计人员在进行设备结构设计时，可直接参考模型的尺寸参数来设置触发撞块的位置、运动行程与安装间隙，避免出现触发位置偏差、撞块与开关干涉、触发行程不足导致信号无法触发等问题；接线端的伸出长度与插片间距也做了精准还原，可提前预留接线操作空间与线束弯折半径，让整体设备的结构布局更加合理紧凑，减少后期样机调试时的结构修改工作量。
