欧司朗贴片式LED灯珠结构设计

在消费电子、工业照明、车载背光等领域的PCB板级设计中，表贴封装的LED器件是核心的发光执行元件，本次涉及的欧司朗GW CSHPM1型号LED，属于小尺寸高功率密度的表贴发光器件，其三维结构完整还原了量产封装的内部层级与外部安装边界，可直接用于PCB布局的干涉校验、散热结构匹配设计、光学模拟的结构基准搭建。

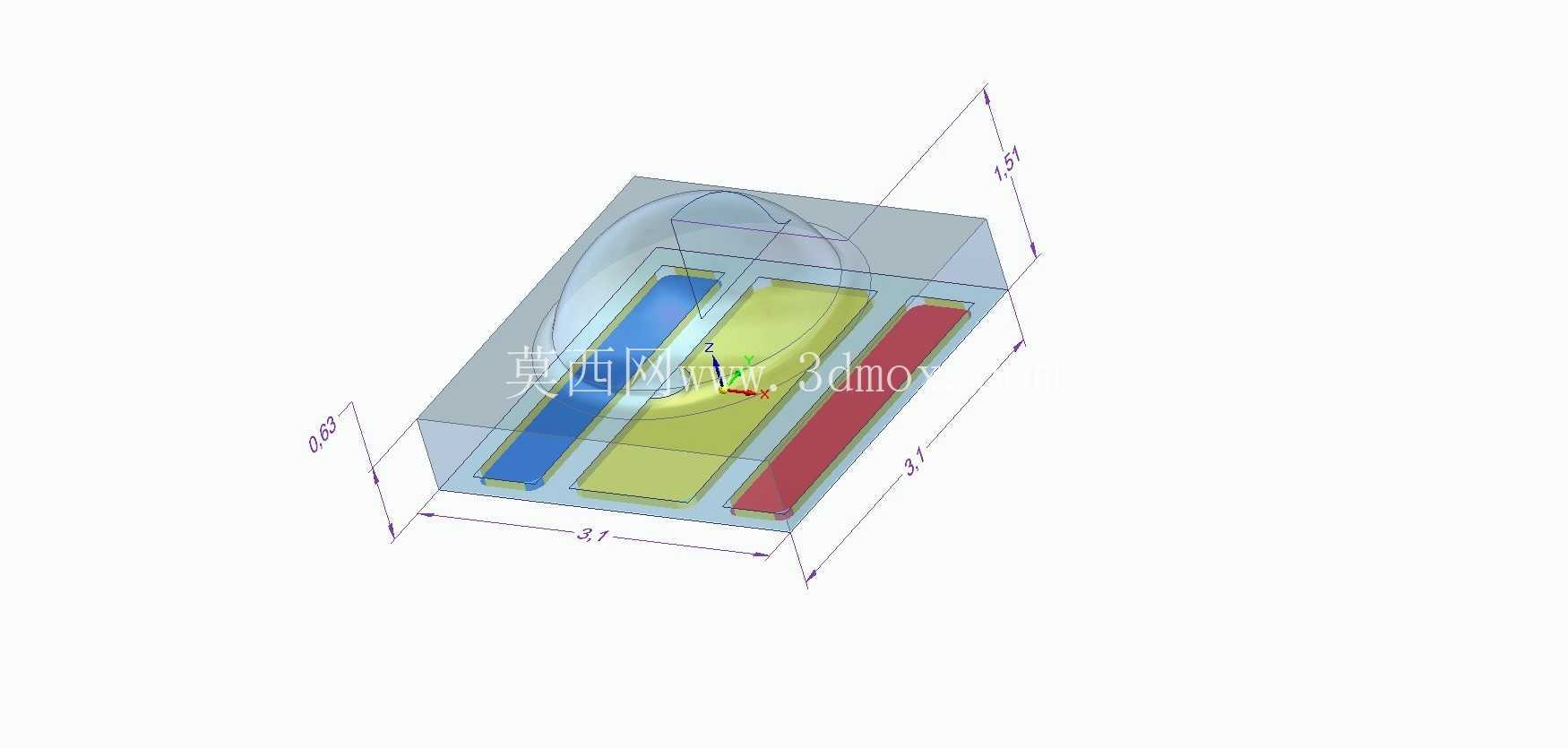

从实际应用场景来看，这类小尺寸表贴LED常被用于智能穿戴设备的状态指示、车载内饰的氛围灯组、工业控制模块的信号提示、紧凑型照明灯具的光源阵列，由于其封装尺寸极小，在高密度贴装的PCB设计中，器件的三维轮廓直接决定了焊盘布局间距、周边元件的安全高度、外壳透光窗口的对位精度，很多初入行的结构工程师在做紧凑类电子产品设计时，常忽略LED封装的实际高度与内部发光区的偏移量，导致最终装配后出现光线偏斜、灯珠顶到外壳透光片、焊盘与周边电容电阻干涉的问题，这个三维模型完整还原了封装外部的所有尺寸边界，长3.1mm、宽3.1mm、总高度1.51mm的外部轮廓，发光区距离封装侧边0.63mm的偏移参数，都和实际量产器件的尺寸公差保持一致，可直接导入PCB设计软件做3D布局校验，不需要反复核对规格书的二维尺寸标注。

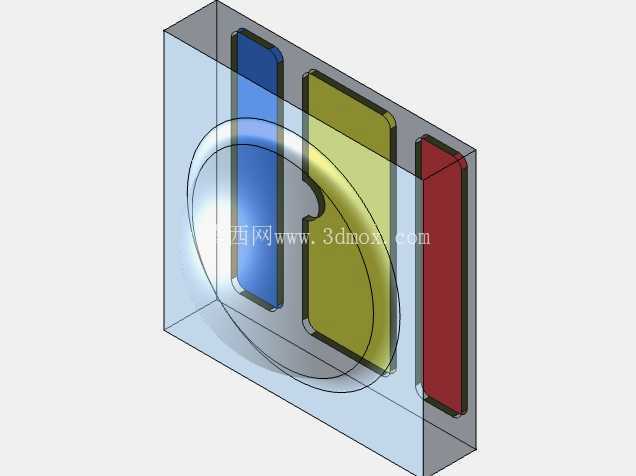

从产品功能特性来看，该款LED采用陶瓷基底封装结构，内部三个独立的发光区分别对应蓝、绿、红三色发光通道，可实现全彩发光效果，封装外层的透明硅胶透镜采用半球形微结构设计，能够在保证小发光角度的同时提升出光效率，模型中完整还原了内部三个发光芯片的排布位置、键合线的走线空间、陶瓷基底的厚度层级，在做光学模拟时，可以直接提取发光面的位置与尺寸参数，不需要额外根据二维图纸绘制发光区轮廓，大幅缩短光学设计的前期建模周期。在散热设计层面，陶瓷基底的底部焊盘是主要的散热通道，模型中还原了底部散热焊盘的尺寸与位置，在做PCB散热焊盘设计、热阻模拟计算时，可以直接匹配焊盘的铺铜尺寸，避免因为散热焊盘设计过小导致LED工作时结温过高，出现光衰过快、寿命缩短的问题。

从设计思路的还原角度来看，这类表贴LED的封装设计需要平衡出光效率、散热能力、贴装工艺兼容性三个核心维度，封装外部的尺寸公差控制在±0.1mm以内，完全匹配SMT高速贴装的器件供料器尺寸要求，三个发光芯片的排布位置经过光学优化，使得混光后的光斑均匀无偏色，透镜的曲率设计经过反复迭代，在1.51mm的总高度限制下，实现了120度的发光角度，满足大部分背光与指示场景的配光要求。模型中没有做过度的简化，连封装边缘的注塑倒角、底部焊盘的轻微下沉结构都做了还原，在做SMT贴装的钢网开口设计时，可以参考模型的焊盘位置调整钢网开口的尺寸与位置，减少贴装时的虚焊、立碑等工艺问题。

在实际的结构设计工作中，这类标准电子元器件的三维模型是整机设计的基础素材，很多工程师习惯用简化的方块代替LED模型做布局，往往在试产阶段才发现器件高度超差、发光区对位不准、焊盘与周边结构干涉等问题，需要反复修改模具与PCB layout，大幅拉长项目的研发周期，这个精准的LED三维模型可以直接导入各类机械设计软件，在方案设计阶段就完成所有的干涉校验与装配模拟，提前规避各类装配风险。比如在做车载按键的背光设计时，可以将LED模型导入按键结构总成中，模拟光线从LED发出后经过导光块的传导路径，调整LED与导光块的相对位置，保证按键表面的发光均匀度，不会出现局部亮斑或者暗区；在做智能手环的状态指示灯设计时，可以根据模型的总高度调整外壳内壁的避让空间，保证LED与外壳透光片之间的距离符合光学设计要求，同时不会出现装配顶壳的问题。

另外需要注意的是，该款LED的封装属于湿敏器件，在SMT贴装前需要按照湿敏等级进行烘烤，模型中还原的封装本体材质分层，也可以作为热仿真的材料属性赋值参考，陶瓷基底的导热系数、硅胶透镜的透光率与导热参数、内部芯片的发热功率参数，都可以结合模型的结构尺寸进行赋值，得到更贴近实际工作状态的热仿真结果，为整机的散热设计提供准确的数据支撑。
