电能表用LCM225990A液晶显示模组结构

　　在民用及工业电能计量终端的结构设计中，显示单元作为人机交互的核心载体，其结构可靠性、安装适配性直接决定整表的装配效率与长期运行稳定性。这款适配电能表应用的液晶显示模组，是针对计量类终端的特定安装空间、使用环境开发的专用显示部件，建模过程完全依托器件实物的实测尺寸与装配关系还原，可直接用于电能表整表的结构干涉校验、装配工艺模拟以及配套结构件的设计开发。

　　从实际应用场景来看，这类带柔性排线的液晶模组主要嵌入安装在单相、三相智能电能表的前壳内部，显示区域正对表壳的透明视窗位置，日常运行中承担电能计量数据、运行状态标识、故障告警代码的可视化输出功能，是用户与计量终端完成信息交互的唯一窗口。由于电能表多安装在户外计量箱、楼栋配电间等环境中，长期面临温湿度波动、轻微振动、粉尘侵蚀等影响，因此该模组的结构设计在满足显示功能的基础上，充分考虑了长期使用的结构可靠性。

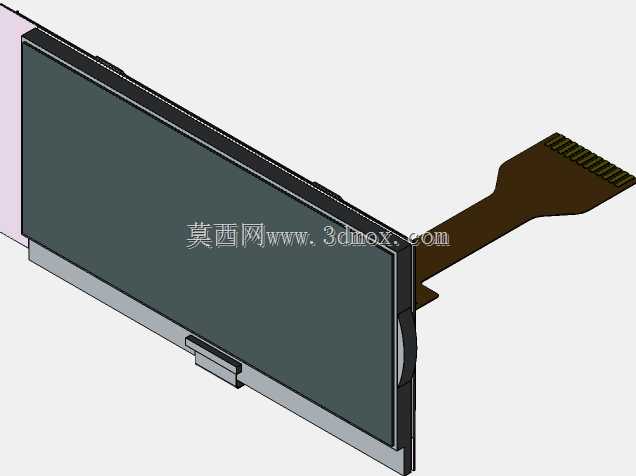

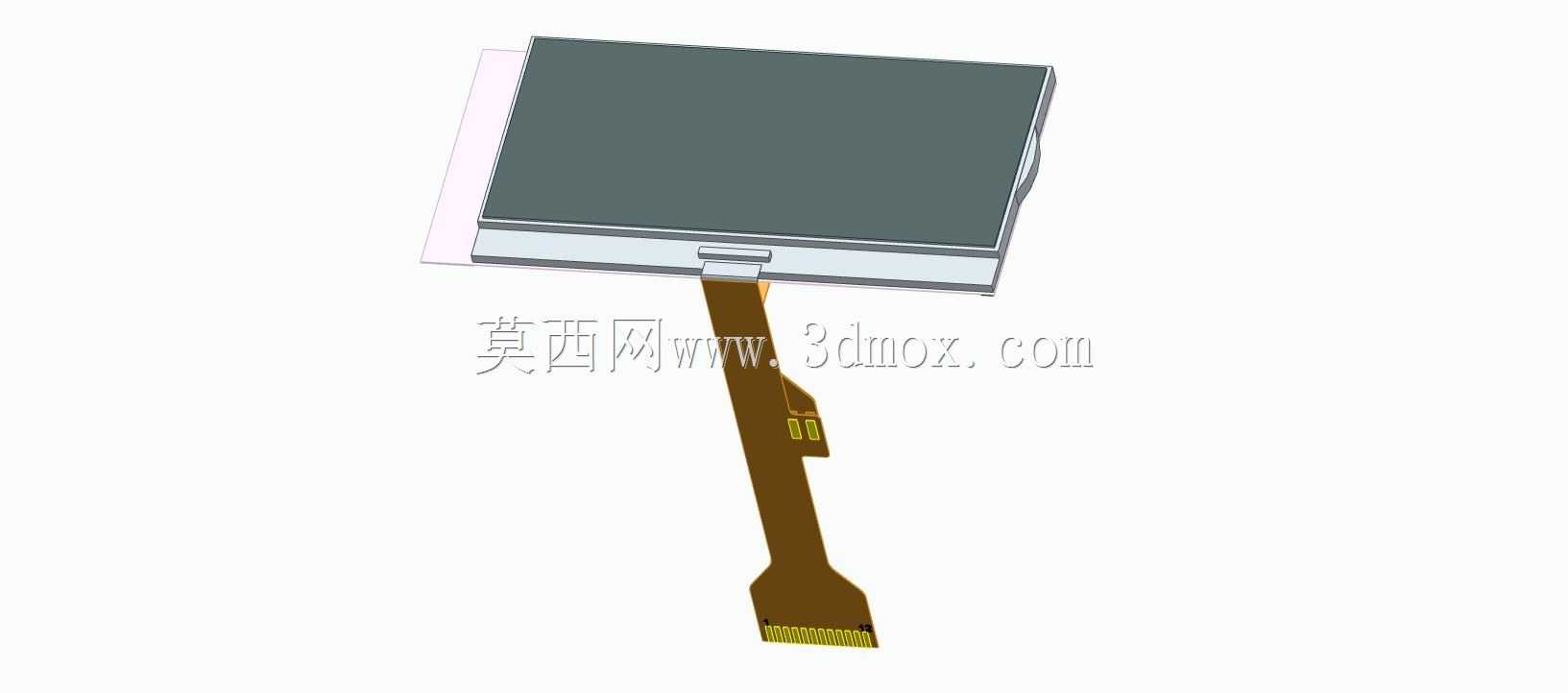

　　从产品功能特性来看，该模组采用段码式液晶显示基底，搭配背部补强的金属支撑边框，可避免装配过程中受力导致的液晶层碎裂、显示缺划问题；引出端采用聚酰亚胺基材的柔性FPC排线，排线末端设计有标准金手指接触端，可直接与电能表主控板的对应连接器座对接，无需额外焊接工序，能有效提升整表装配的生产效率。排线与液晶屏体的连接位置做了应力释放结构设计，在整表装配完成后，即使存在一定的装配公差错位，柔性排线可通过自身形变抵消应力，不会出现排线扯断、接触不良等问题。

　　在设计思路的还原上，建模时首先对屏体的可视区域、非显示黑边区域做了精准的尺寸区分，可视区域的长宽比例严格匹配电能表视窗的通用开孔尺寸，非显示区域的边框宽度预留了双面胶粘贴的安装空间，可通过泡棉双面胶直接与表壳内圈贴合，既可以固定屏体位置，也能实现视窗位置的防尘密封，避免粉尘进入屏体与视窗之间影响显示可读性。柔性排线的弯折半径做了符合工程规范的设定，模拟实际装配时的弯折形态，避免弯折半径过小导致的排线内部铜箔断裂问题，排线长度的设定充分考虑了电能表内部主控板的常规安装位置，预留了足够的装配余量，不会出现排线长度不足无法对接的情况。

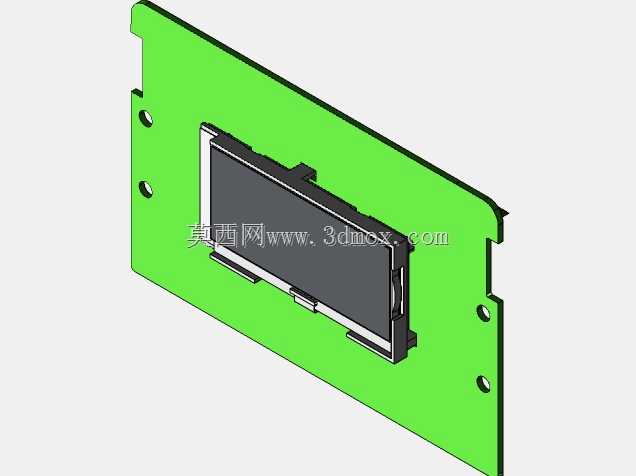

　　从外形尺寸与安装边界来看，屏体主体为薄型长方体结构，整体厚度控制在适配薄型电能表前壳的尺寸范围内，不会因为屏体厚度过大导致前壳与内部元器件出现干涉；屏体背部的金属补强板边缘做了圆角处理，避免装配时划伤操作人员或者损坏周边的导线绝缘层。FPC排线的走线宽度、金手指间距完全匹配行业通用的连接器规格，结构设计人员在进行整表设计时，可直接调用该模型完成连接器选型、排线走线路径规划，无需反复测绘实物尺寸。屏体的四个边角位置预留了定位基准，可与表壳内部的定位柱配合，实现装配时的快速定位，避免装配后显示区域与视窗出现偏移，影响视觉效果。

　　在实际的结构设计工作中，这类标准化的显示模组模型可大幅减少工程师的重复建模工作量，在方案设计阶段即可完成整表的布局校验，提前发现屏体与周边结构件、元器件的干涉问题，缩短产品开发周期。同时，模型还原了模组的所有细节特征，包括排线表面的补强胶贴位置、金手指的分段结构、屏体边框的卡扣避让位等，可直接用于装配工艺的模拟，验证生产线上的装配工序是否合理，避免后期开模后出现装配困难的问题。对于电能表生产企业的结构开发人员、第三方计量终端设计团队来说，精准的三维模型是提升设计效率、降低试错成本的重要基础资料，能够帮助设计人员在虚拟环境中完成大部分的结构验证工作，减少实物打样的次数，加快产品的上市进度。
