弧形曲线输送导轨夹紧定位机构

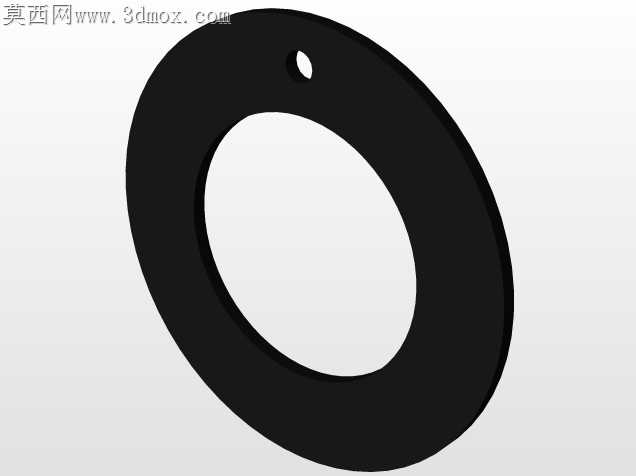

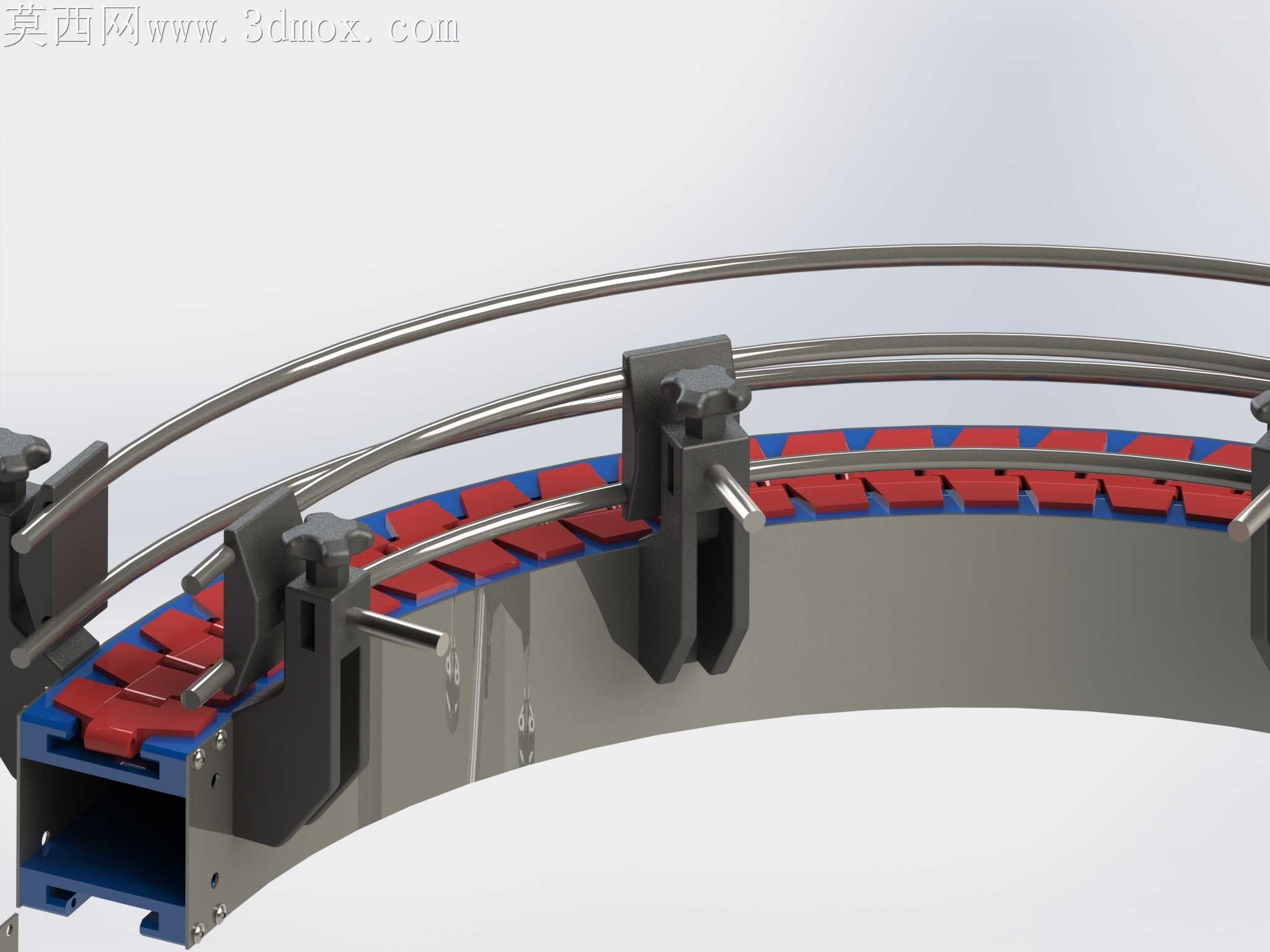

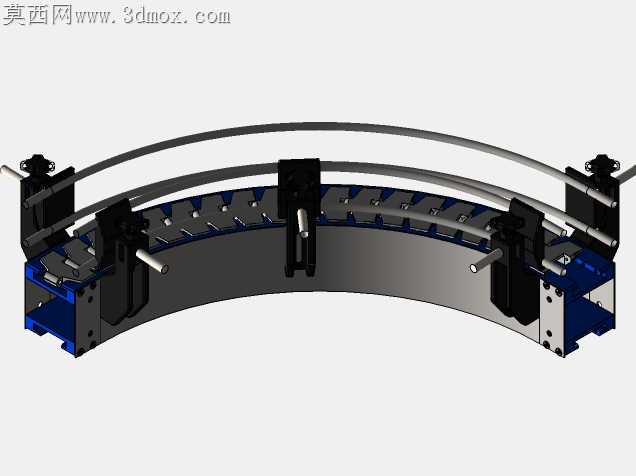

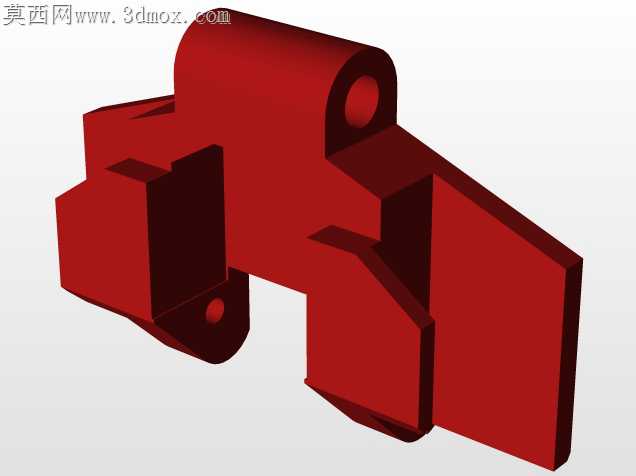

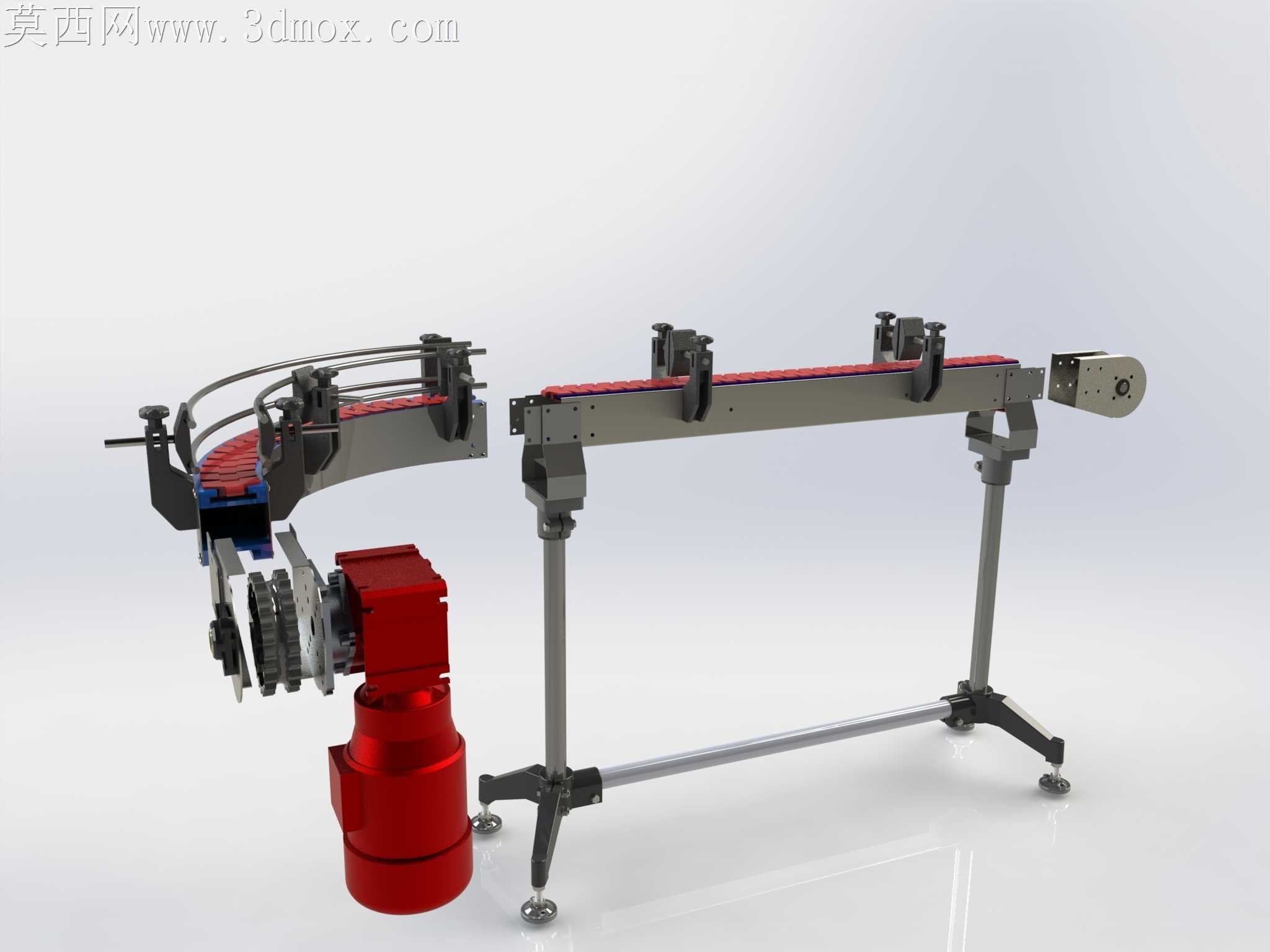

该弧形曲线输送定位机构主要应用于环形自动化生产线的转弯段工位，适配多工位循环加工、装配、检测类产线的物料输送与精准定位需求，可在产线弧形转弯路径上完成载具的夹紧、定位与临时固定，解决传统直线输送机构无法适配环形闭环产线转弯段工位定位精度不足的问题，常见于电子元器件组装、小五金件加工、医药包装等需要环形循环作业的生产场景，能够在不打断产线连续输送节奏的前提下，为转弯段的加工、检测、装配工序提供稳定的工件固定基准。该机构整体采用弧形分段式设计，主体承载轨道为大曲率圆弧结构，轨道内侧设置多组等距排布的红色弹性承载垫块，可适配不同规格的载具底板，降低载具在弧形段运行时的摩擦损耗与运行噪音；轨道外侧均匀安装多组可调式夹紧定位组件，每组组件包含立式安装座、快速压头、定位插销三个核心部分，当载具运行至指定工位时，定位插销可快速插入载具底板的定位孔内，配合压头完成载具的双向夹紧固定，定位重复精度可控制在0.1mm以内，完全满足常规自动化装配、检测工序的定位精度要求。设计过程中优先考虑了低成本工业制造与快速装配的需求，所有结构件均采用常规型材与标准机加工件组合，无需特殊定制的异形铸件，轨道主体采用标准铝型材折弯成型，夹紧组件的安装座采用通用板材铣削加工，所有连接孔位均采用标准化设计，现场装配时无需二次配钻，可通过标准螺栓快速完成整段机构的拼接安装，大幅降低了生产制造成本与现场安装调试周期。外形尺寸方面，该弧形段轨道的曲率半径可根据产线整体布局灵活调整，单段标准弧形轨道的弧长适配常规1米半径的环形产线，轨道整体宽度控制在180mm以内，安装时仅需通过底部的安装孔固定在产线机架上，安装边界预留了足够的管线布置空间，可兼容常规的气动、电动控制管线排布，不会与产线上的其他执行机构产生运动干涉。该机构的导轨部分采用双层平行圆轨设计，相比传统的单轨弧形输送结构，承载能力提升40%以上，可承载单重5kg以内的载具稳定运行，运行速度可适配0-12m/min的常规产线输送速度，夹紧组件的压头采用耐磨工程塑料材质，长期使用不会刮伤载具表面，同时具备一定的缓冲性能，避免夹紧过程中对载具造成刚性冲击。
