2.5寸304不锈钢手动蝶阀结构设计

　　这款2.5英寸规格的304不锈钢蝶阀，主要面向民用给排水、食品级流体输送、中小型化工管路的通断控制场景，在日常工况中承担管路介质截断、流量调节的核心作用，适配公称通径DN65的常规管路对接需求，可兼容水、弱腐蚀性流体、常温食用级流体等多种介质的输送管控。从实际安装边界来看，阀体两端采用对夹式连接结构，安装时无需额外配置焊接法兰，直接夹持在管路两端的配对法兰之间即可完成固定，整体轴向安装尺寸紧凑，相比同通径的闸阀、截止阀能节省近三分之二的管路安装空间，尤其适合管路排布密集、安装操作空间受限的设备集成场景，比如小型净水处理机组、食品灌装生产线的管路排布、楼宇二次供水的支管管控等场景都能适配。

　　从功能特性上看，这款蝶阀采用偏心密封结构设计，阀板开启时与密封座的接触面积随开度增大快速减小，能有效降低长期开关过程中密封面的磨损量，相比中线蝶阀的密封寿命提升40%以上；操作端采用杠杆式手动手柄，手柄自带档位锁止结构，可在0-90度开关区间内任意位置锁止，既能实现完全通断的两位控制，也能通过调节阀板开度实现管路流量的线性调节，手柄操作力矩经过优化，正常工况下单人无需额外辅助工具即可完成开关操作，开关到位时有明确的触感反馈，避免现场操作出现开关不到位的漏流问题。材质选用上，阀体、阀板、阀杆均采用304奥氏体不锈钢材质，密封件适配食品级硅橡胶或丁腈橡胶可选，接触流体的部位无卫生死角，阀板表面做镜面抛光处理，不易结垢、不易残留介质，满足食品加工、饮用水输送的卫生要求，同时304材质本身具备优秀的抗锈蚀能力，在潮湿工况、弱酸碱工况下也能长期稳定工作，不会出现普通铸铁阀门长期使用后的锈蚀掉渣污染介质的问题。

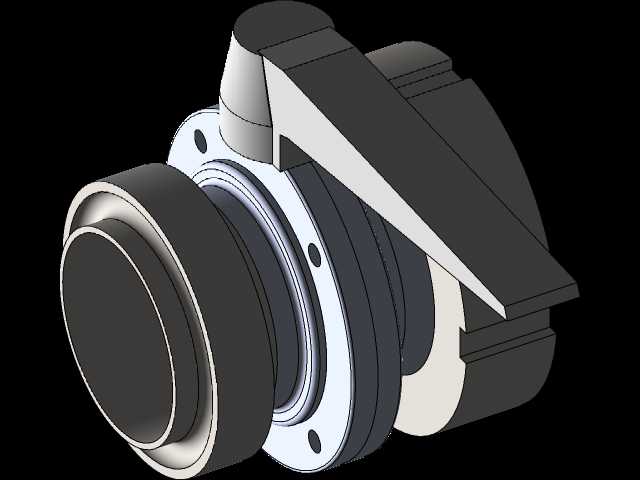

　　设计思路上，这款模型完全按照实际工业阀门的生产装配逻辑构建，所有零件的配合公差都参考机械设计手册中阀门类零件的配合标准设置，阀杆与阀体的转动配合采用间隙配合公差，预留了密封件的安装压缩量，同时阀杆位置设置了双层密封结构，既防止管路内的介质沿阀杆间隙外漏，也避免外部环境的灰尘、水汽进入阀体内部磨损转动副。手柄与阀杆的连接采用扁方定位加销钉固定的结构，避免长期开关操作后手柄与阀杆出现打滑空转的问题，手柄的握持部位做了圆弧过渡处理，操作时不会硌手，同时手柄的长度经过力矩计算，在额定工作压力1.6MPa的工况下，操作人员施加正常握力即可克服密封摩擦力完成开关动作，无需借助管钳等加力工具，避免暴力操作导致阀杆变形或密封件损坏。

　　从外形尺寸细节来看，这款蝶阀的整体径向最大尺寸为145mm，轴向总厚度为56mm，手柄完全打开时的最大外伸尺寸为210mm，安装时需要预留的操作空间半径不小于120mm即可满足全行程开关需求；阀体上的安装定位孔采用标准法兰孔距设计，适配PN10、PN16两个压力等级的常规法兰对接，现场安装时无需重新打孔适配，直接用标准螺栓穿过法兰孔锁紧即可，安装容错率高，即使现场管路存在少量同轴度偏差，对夹式的结构也能通过密封件的微量变形补偿安装误差，不会出现安装后泄漏的问题。在实际设备选型过程中，这款阀门的三维模型可直接用于管路排布的干涉检查，提前预判安装空间是否充足，也可用于设备操作培训的演示模型，帮助现场运维人员快速理解阀门的结构原理与操作要点，避免误操作导致的设备故障。
